5НР-3

Радиоприёмники сетевые ламповые

5НР-3

on 02 Dec, 2025
/
by admin

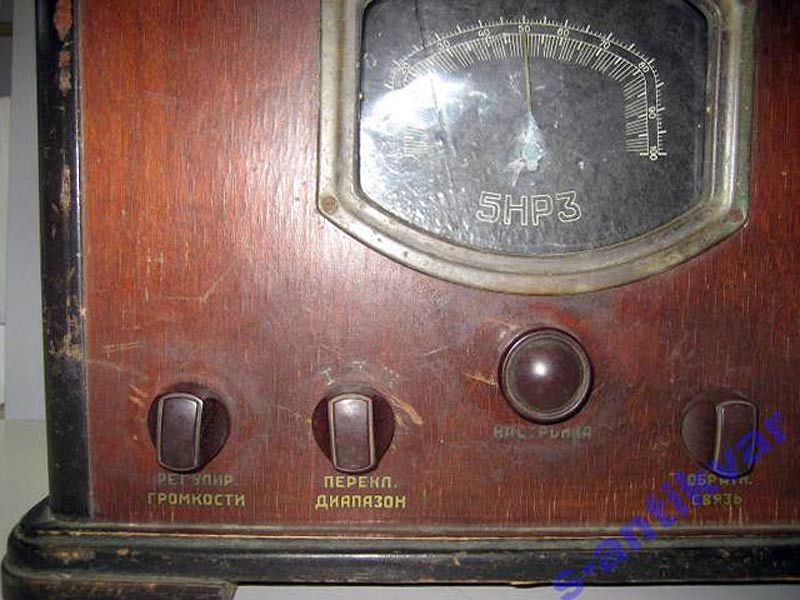

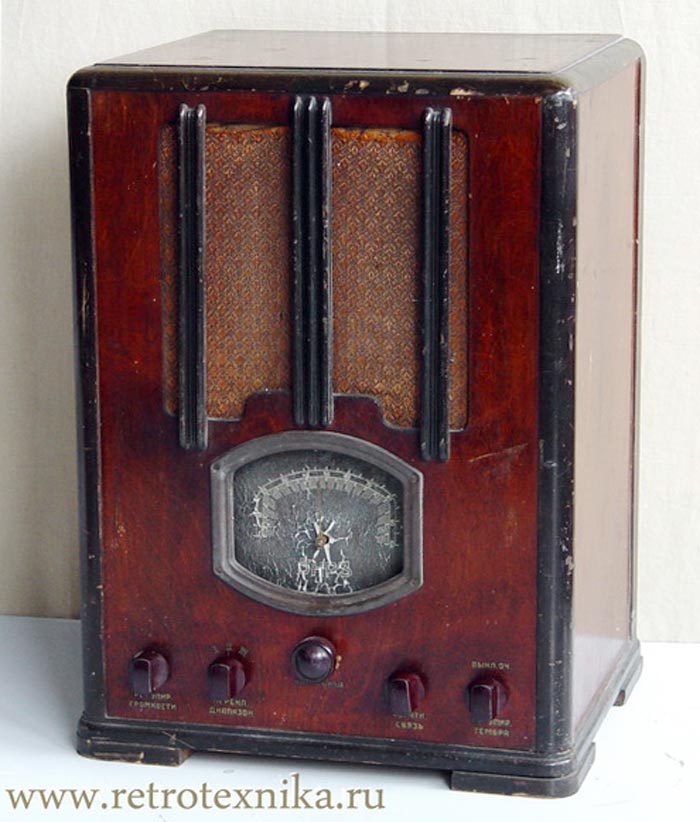

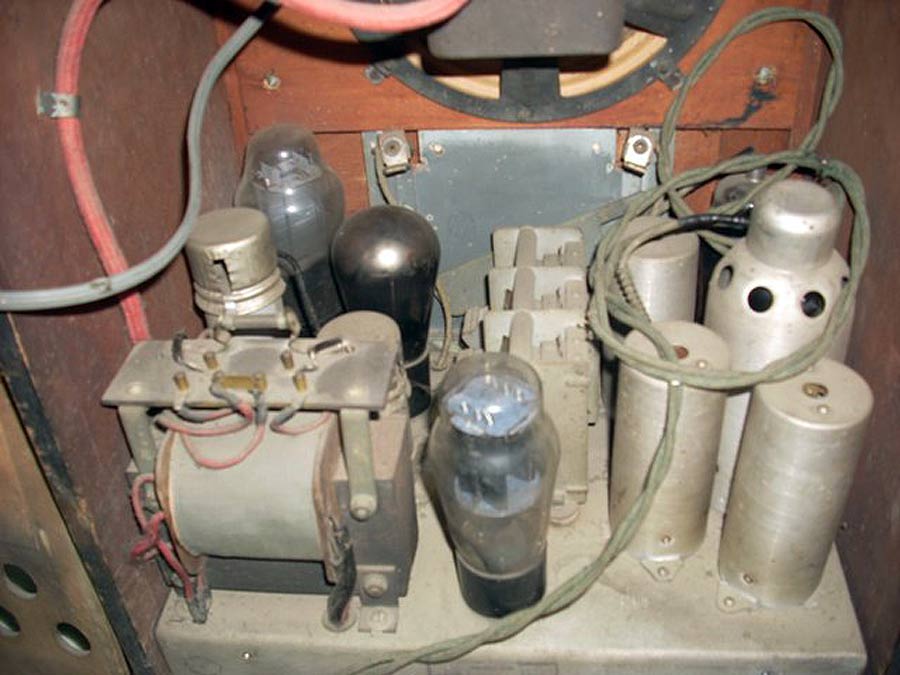

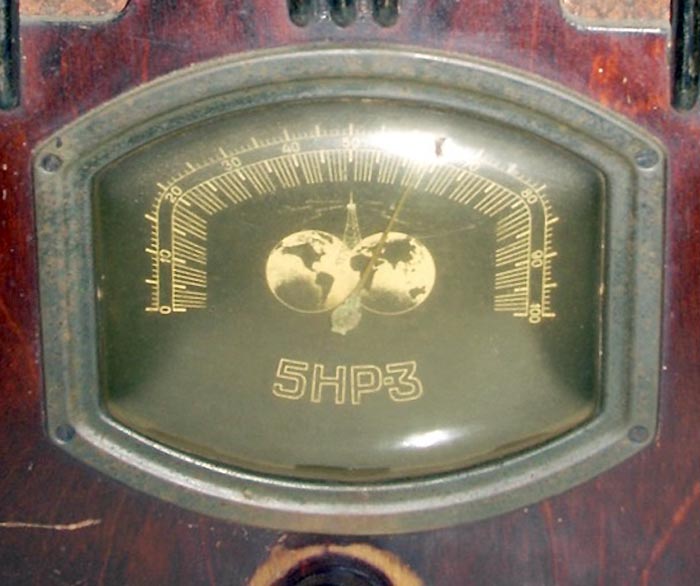

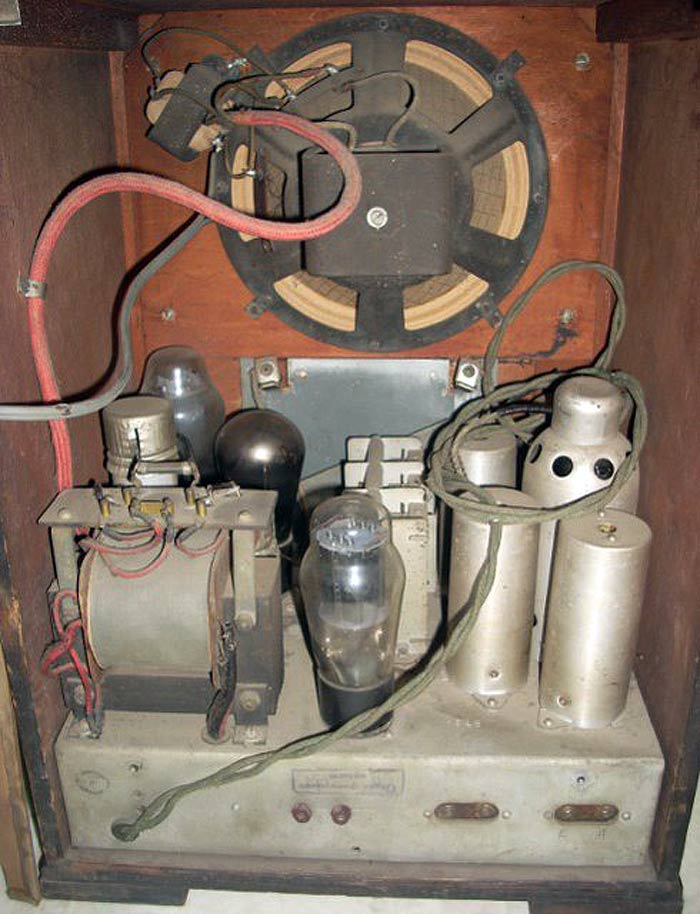

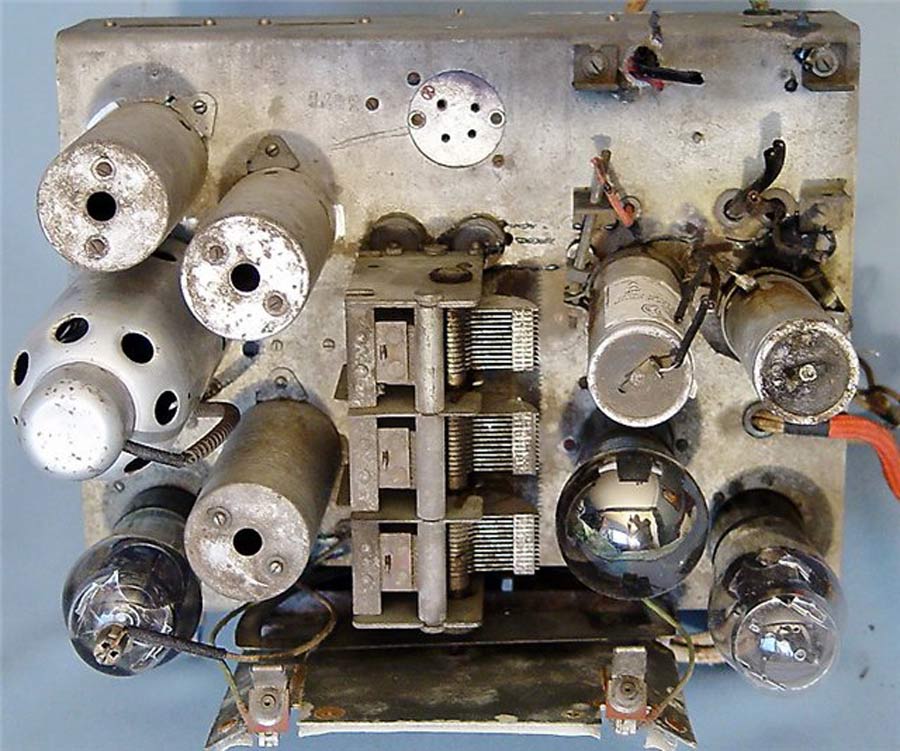

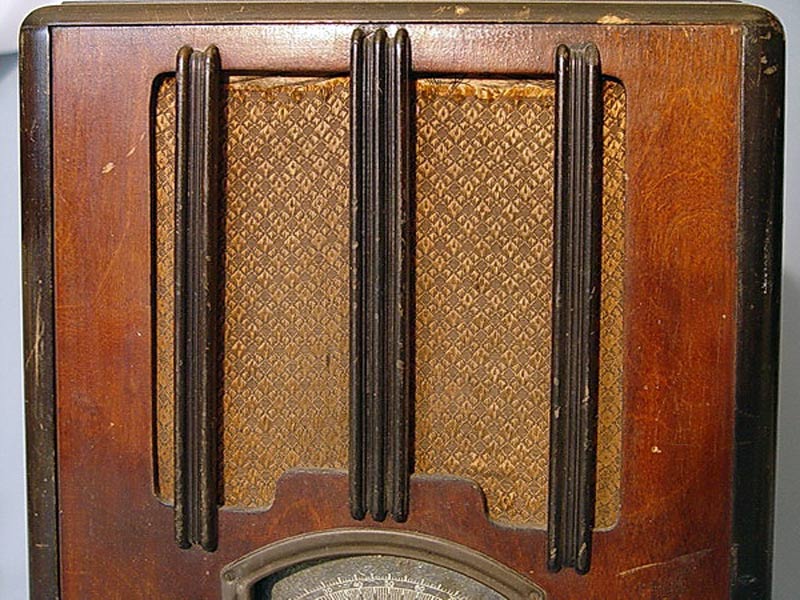

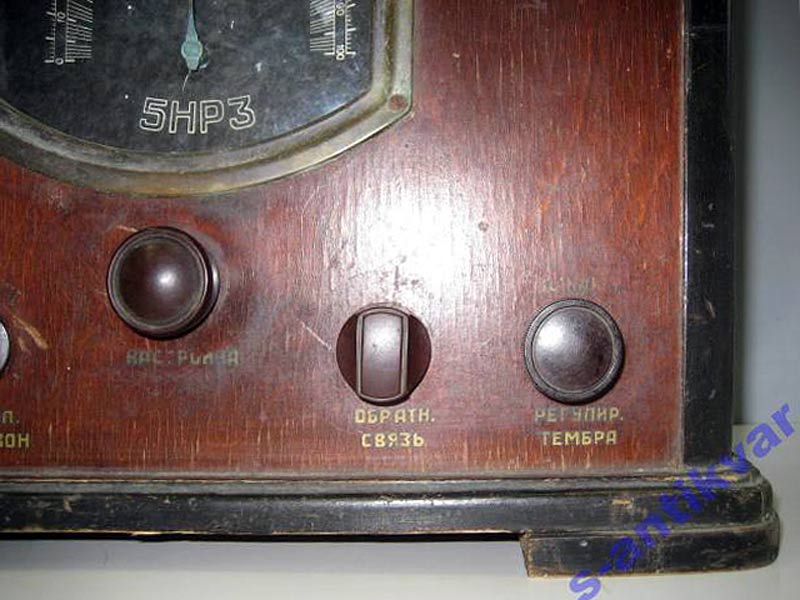

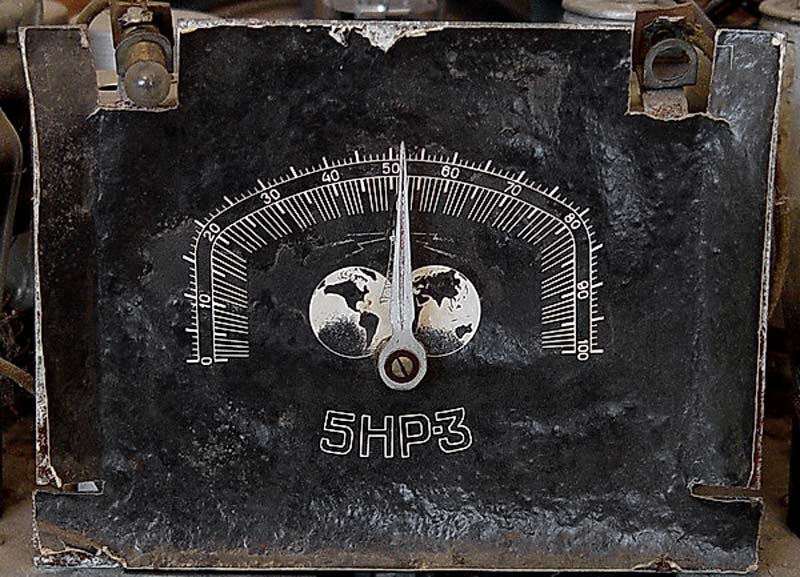

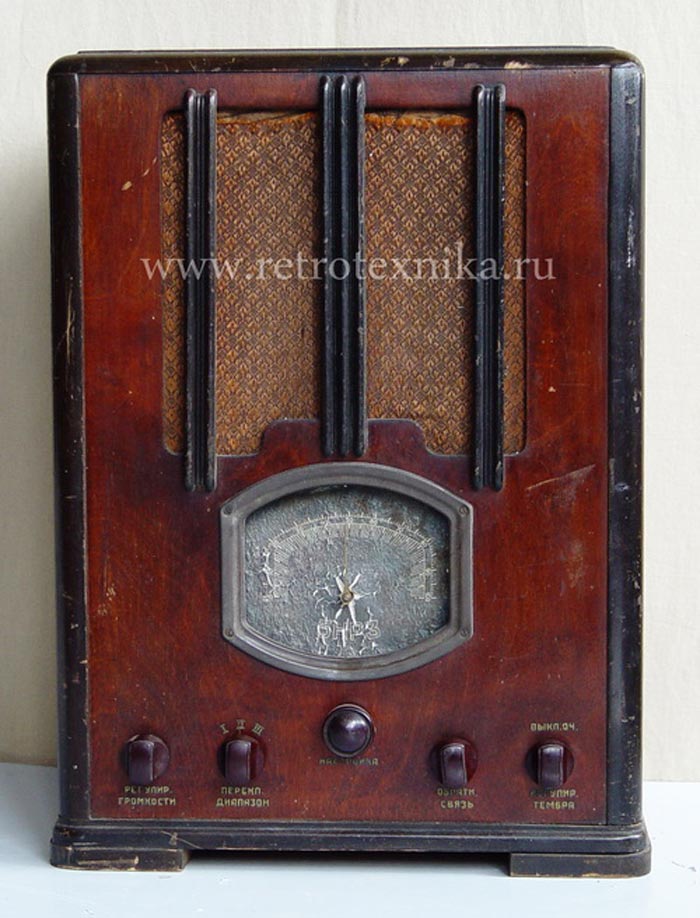

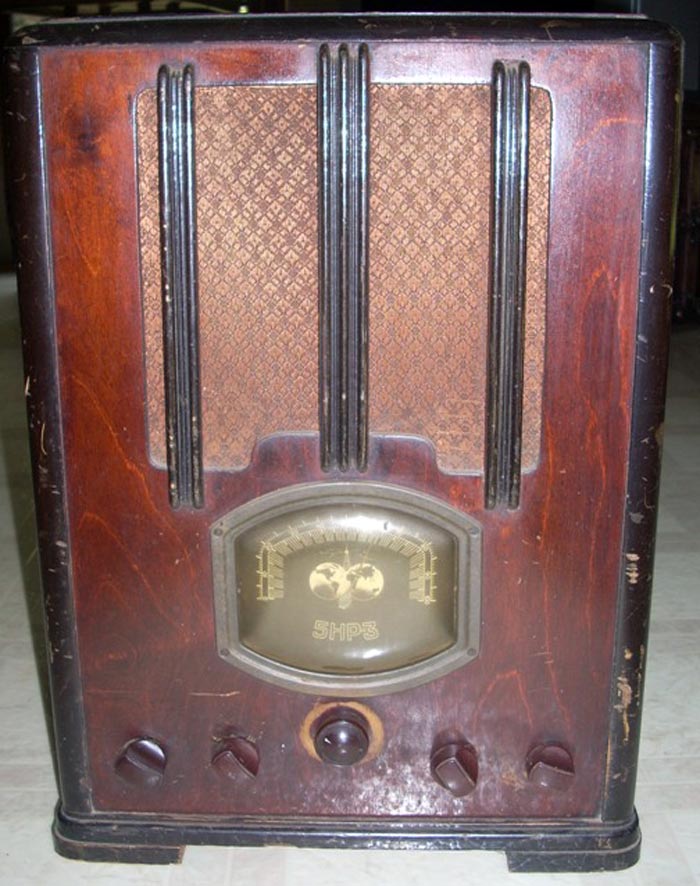

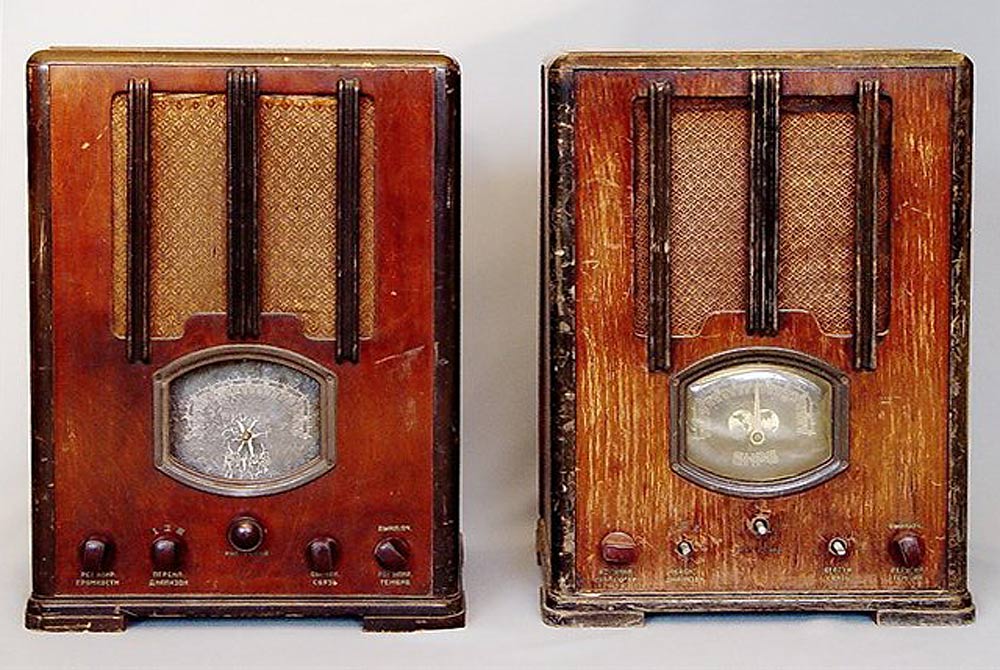

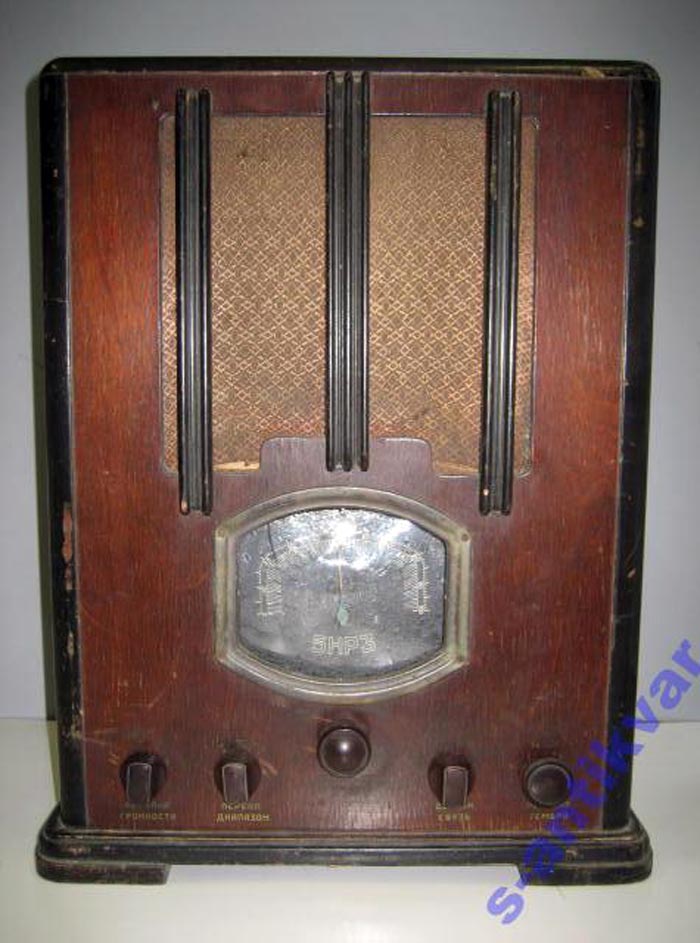

Радиоприёмник сетевой ламповый *5НР-3* выпускал с 1937 года Ленинградский завод им. Казицкого. Радиоприёмник **5НР-3** построен по схеме прямого усиления 1-V-2 + выпрямитель, собран на 5 лампах с 4-х вольтовым накалом ламп: СО-124 (2), СО-118, УО-104 + выпрямитель на лампе ВО-116. Диапазоны принимаемых волн ДВ 750...1920 м и СВ 230...575 м. Чувствительнось и избирательность зависела от положения ручки регулятора обратной связи. Минимальные показатели чувствительности и избирательности: 20 мВ/м и 8 дБ, максимальные 500 мкВ и 30 дБ. Максимальная выходная мощность 1 Вт. Диапазон звуковых частот при минимальной обратной связи 200...5000 Гц. Приёмник собран в деревянном лакированном корпусе. Шкала с подсветкой проградуирована в УЕ. Левая ручка включение в сеть и регулятор громкости, далее переключатель диапазонов, чуть выше - настройка, далее регулятор обратной связи и регулятор тона (тембра).
