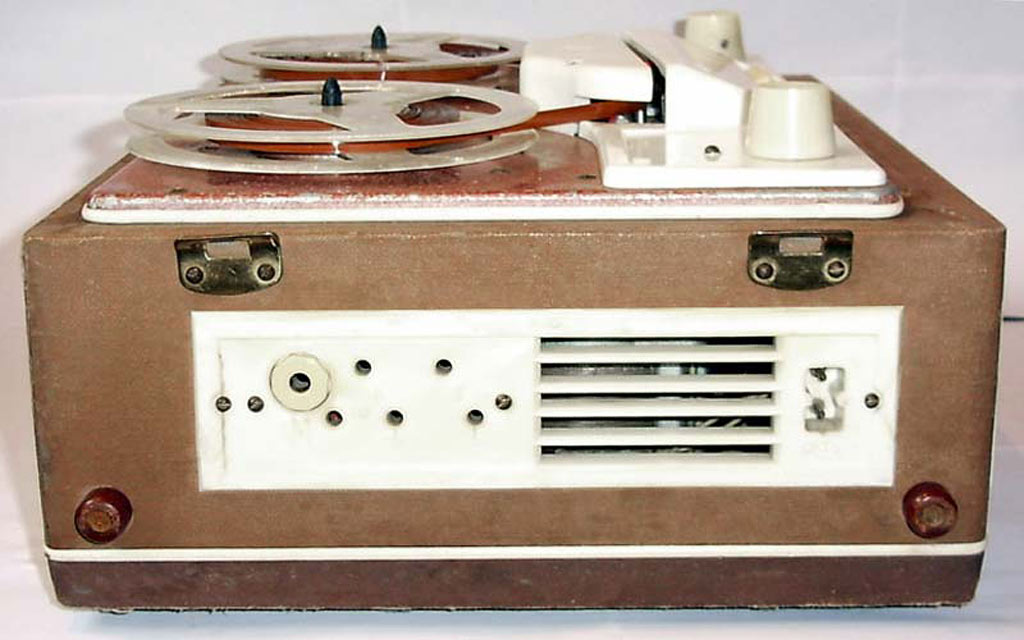

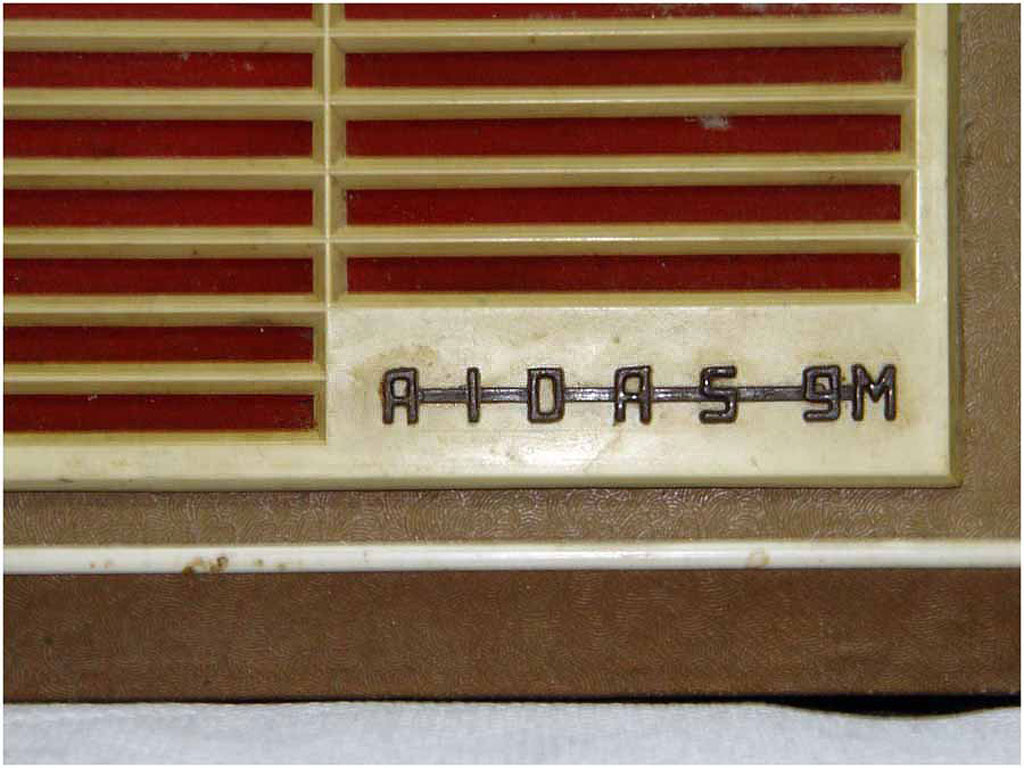

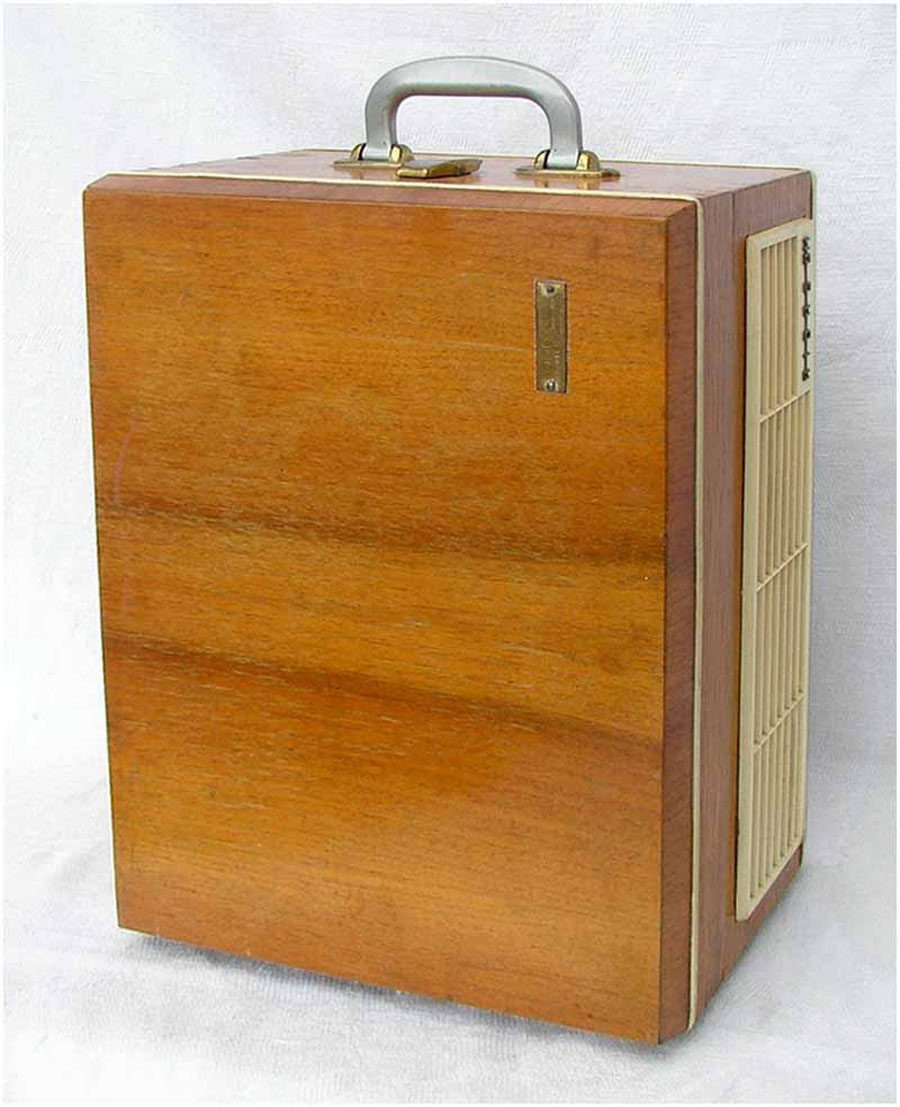

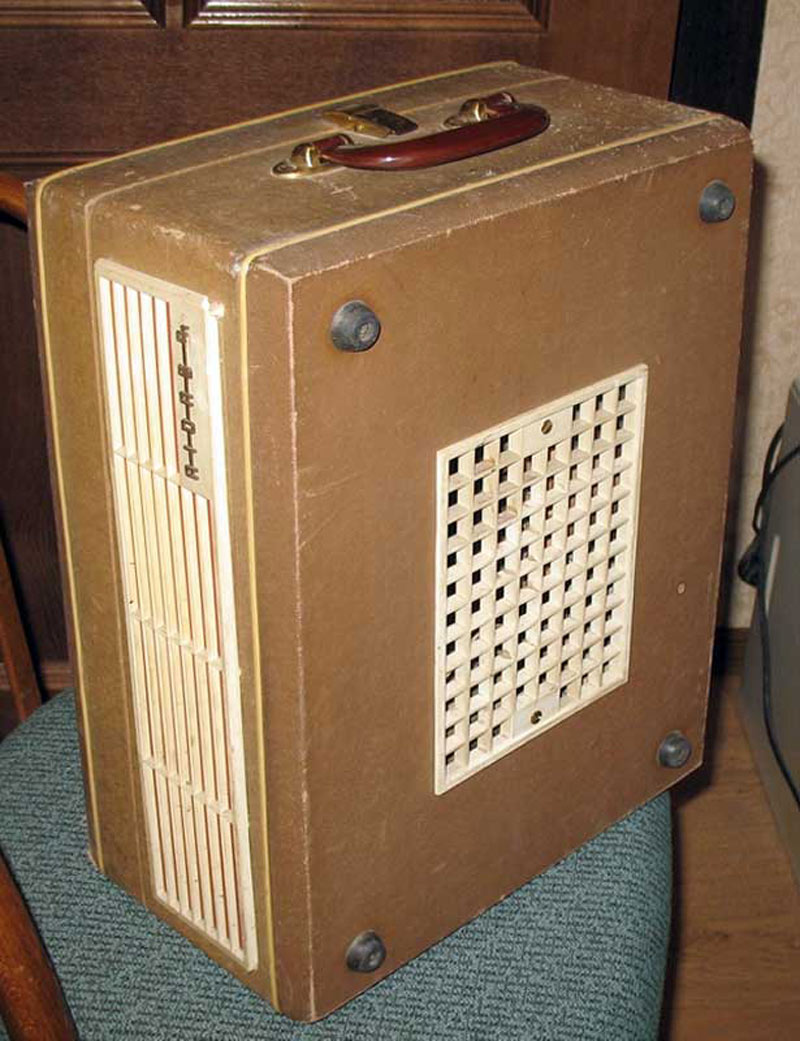

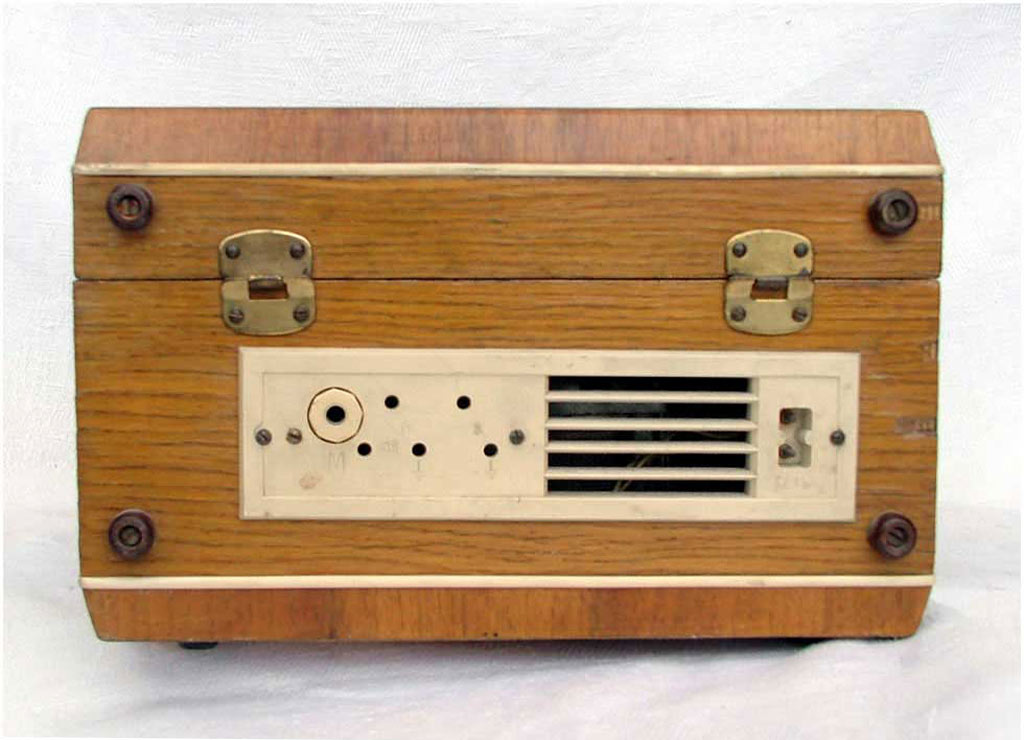

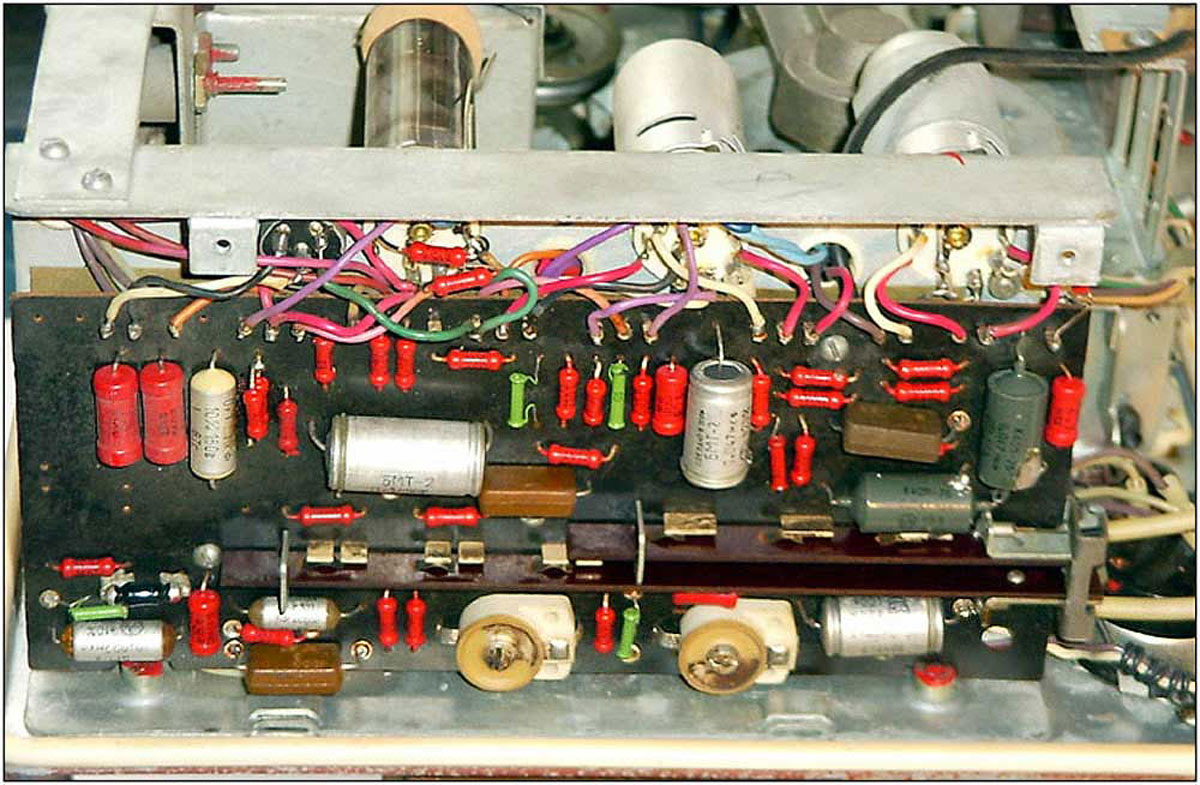

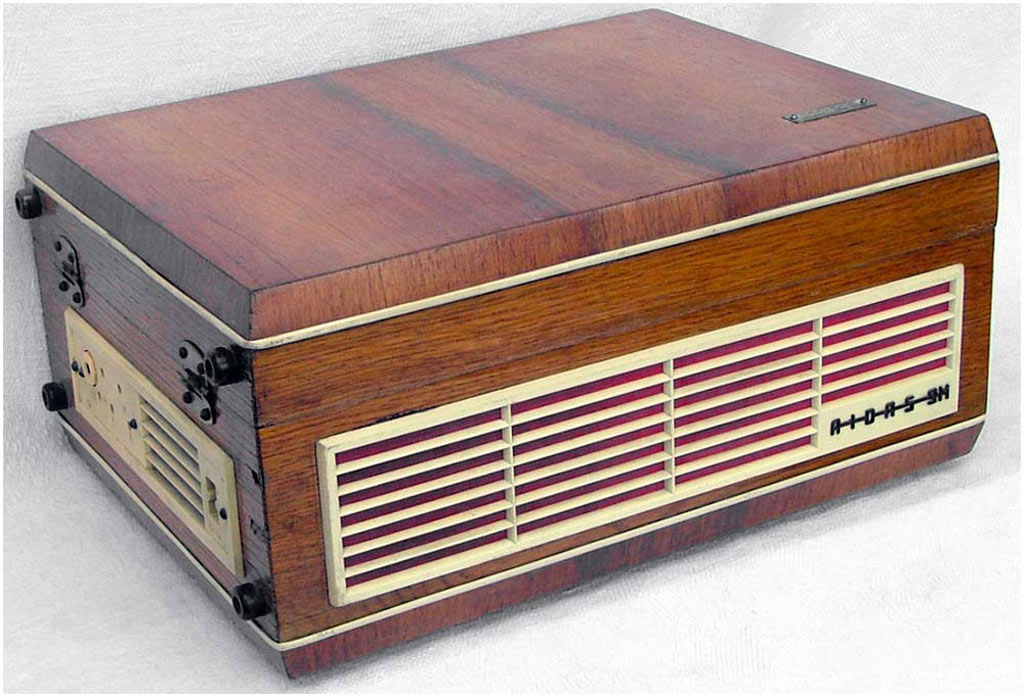

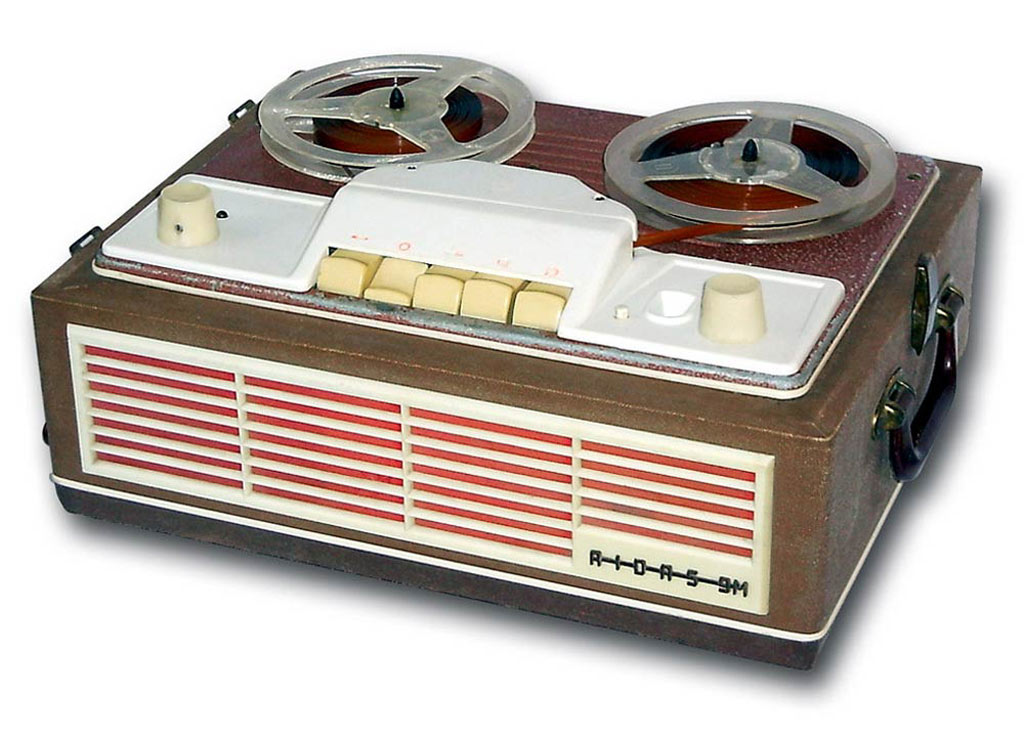

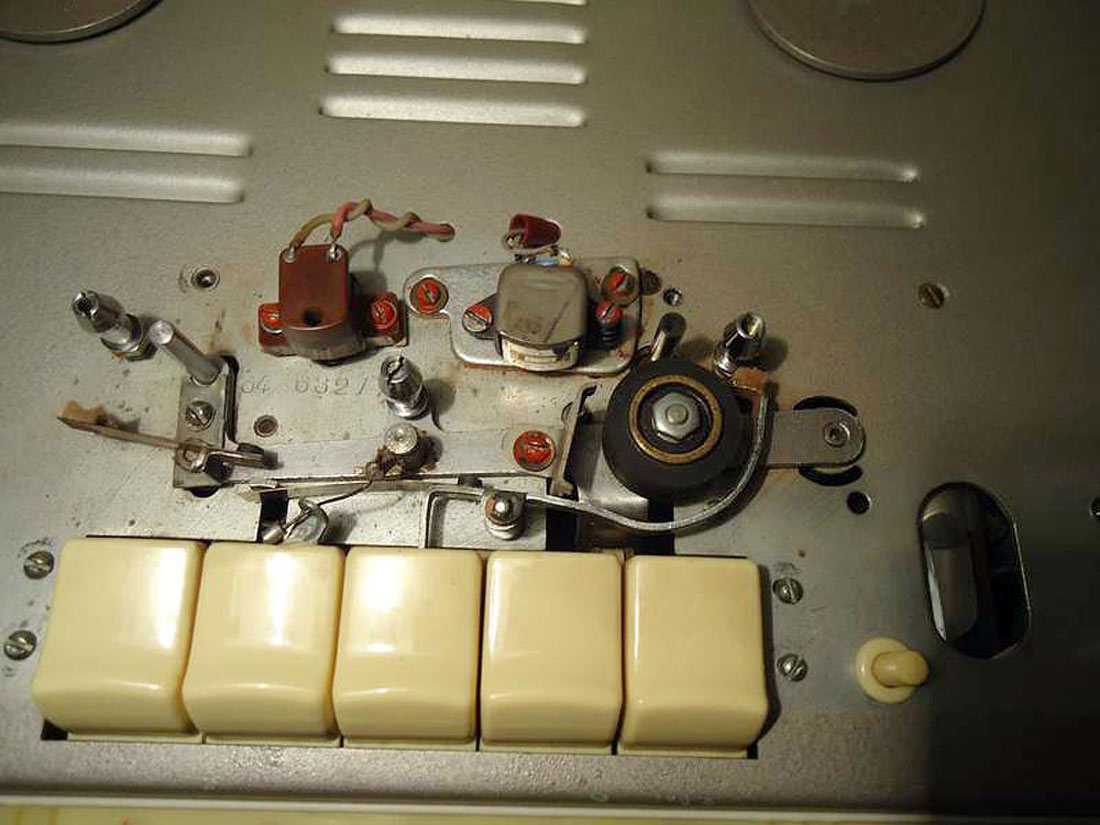

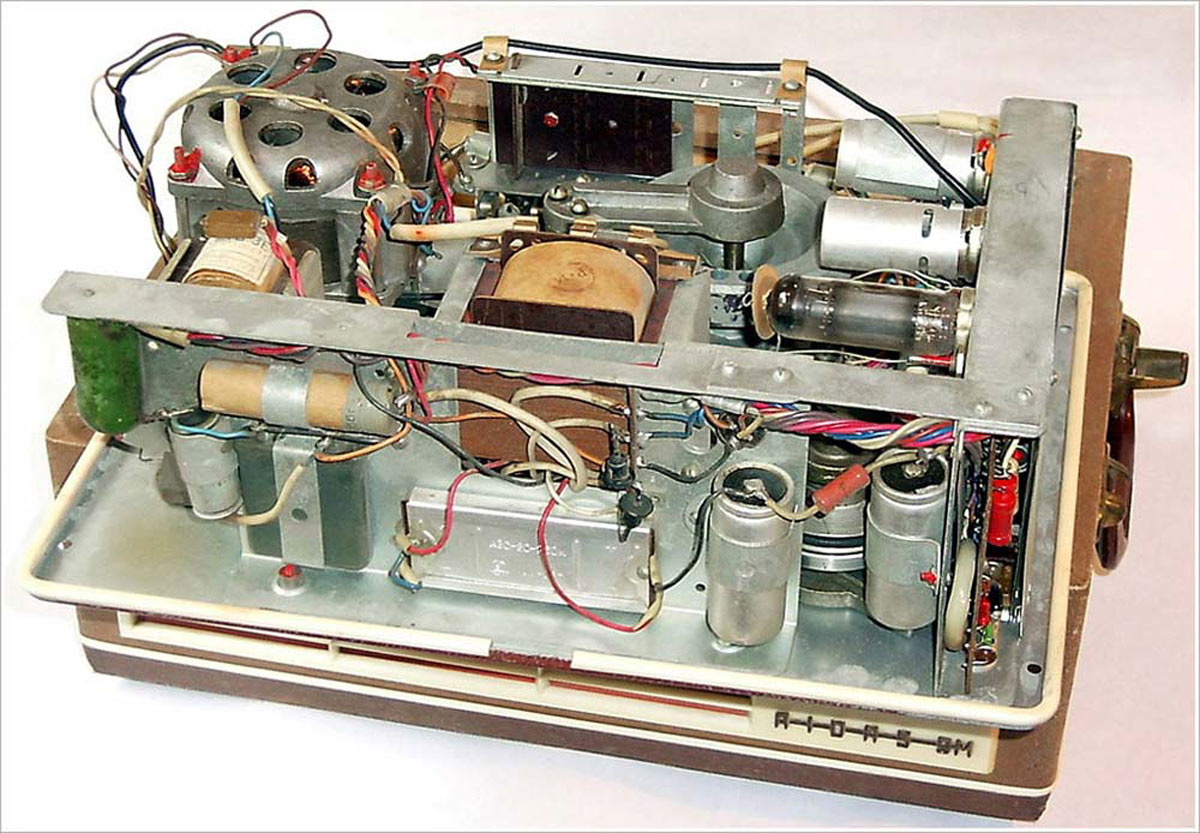

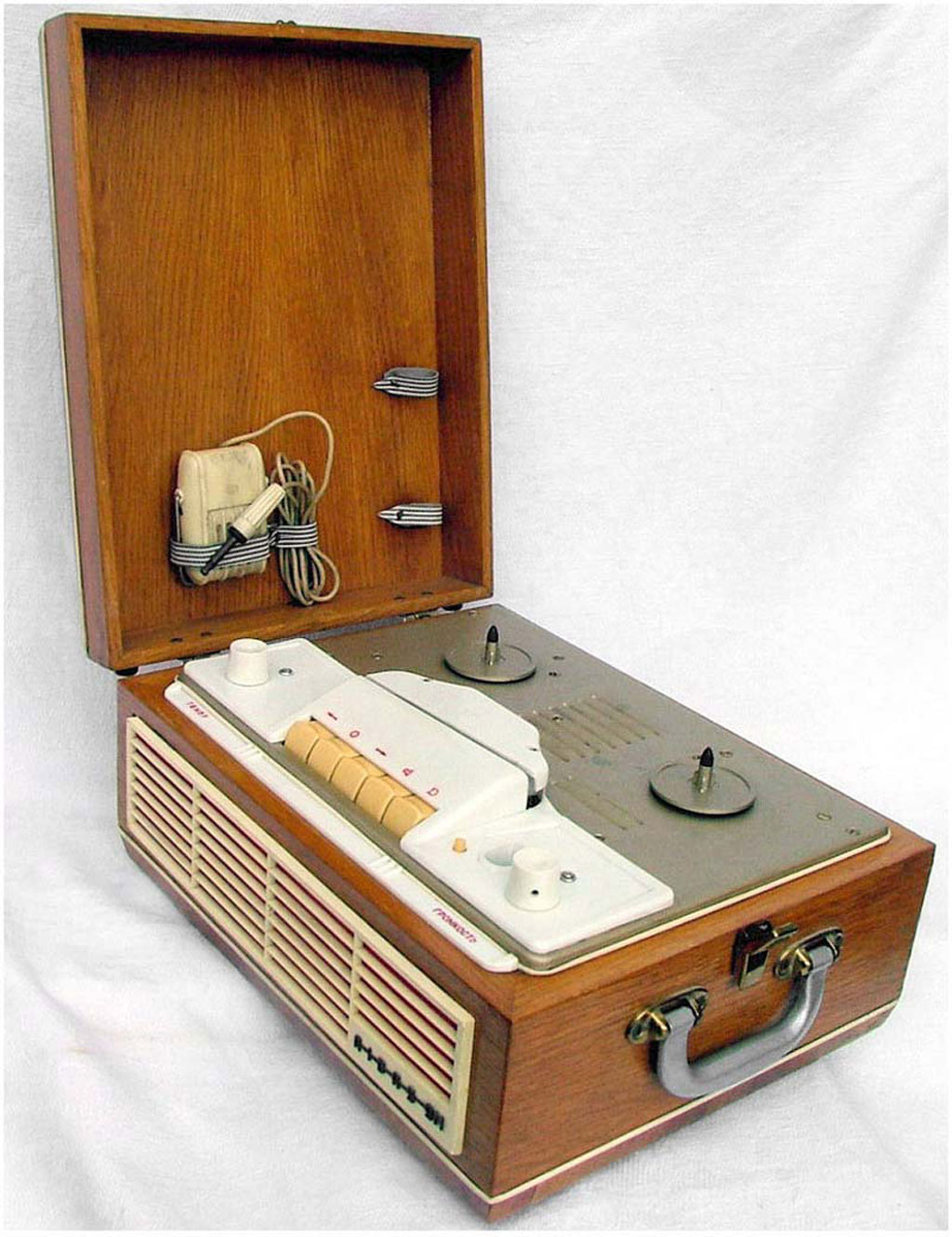

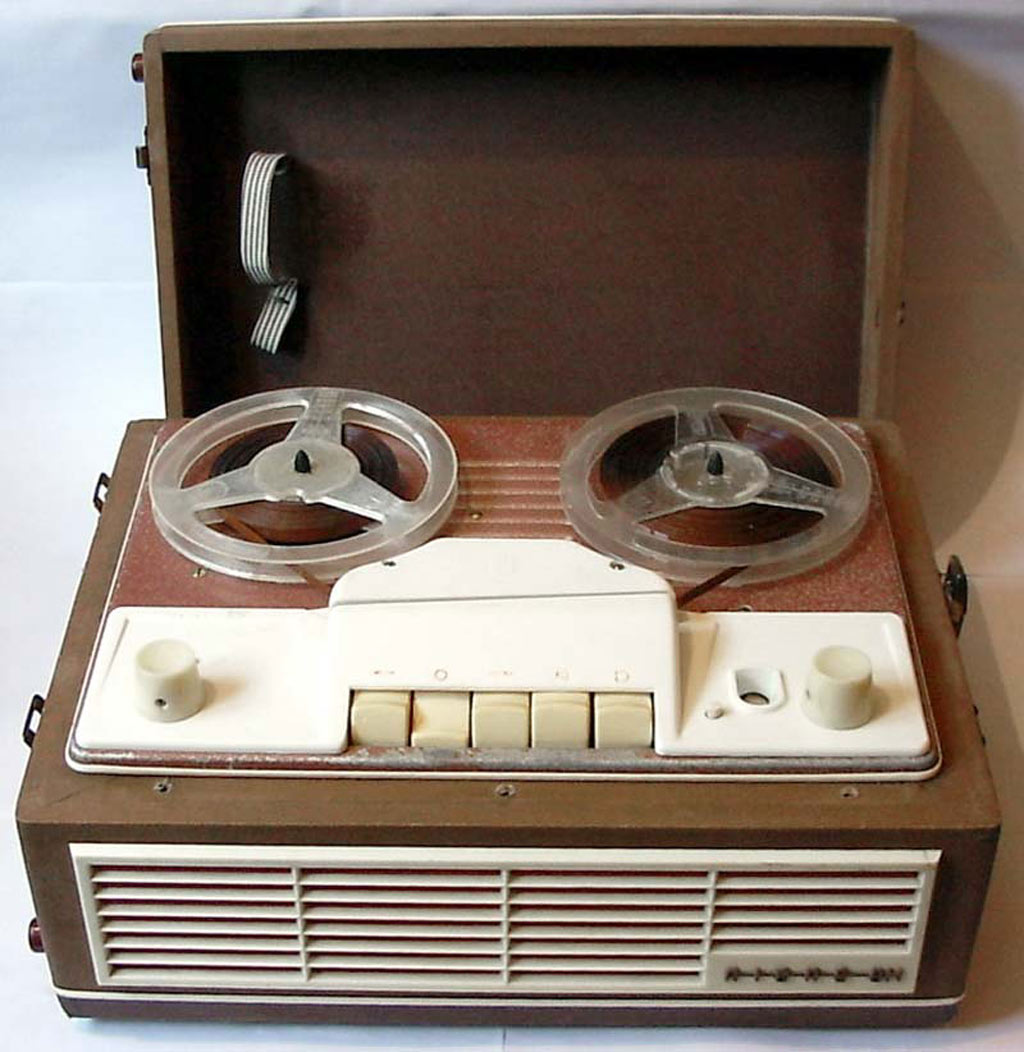

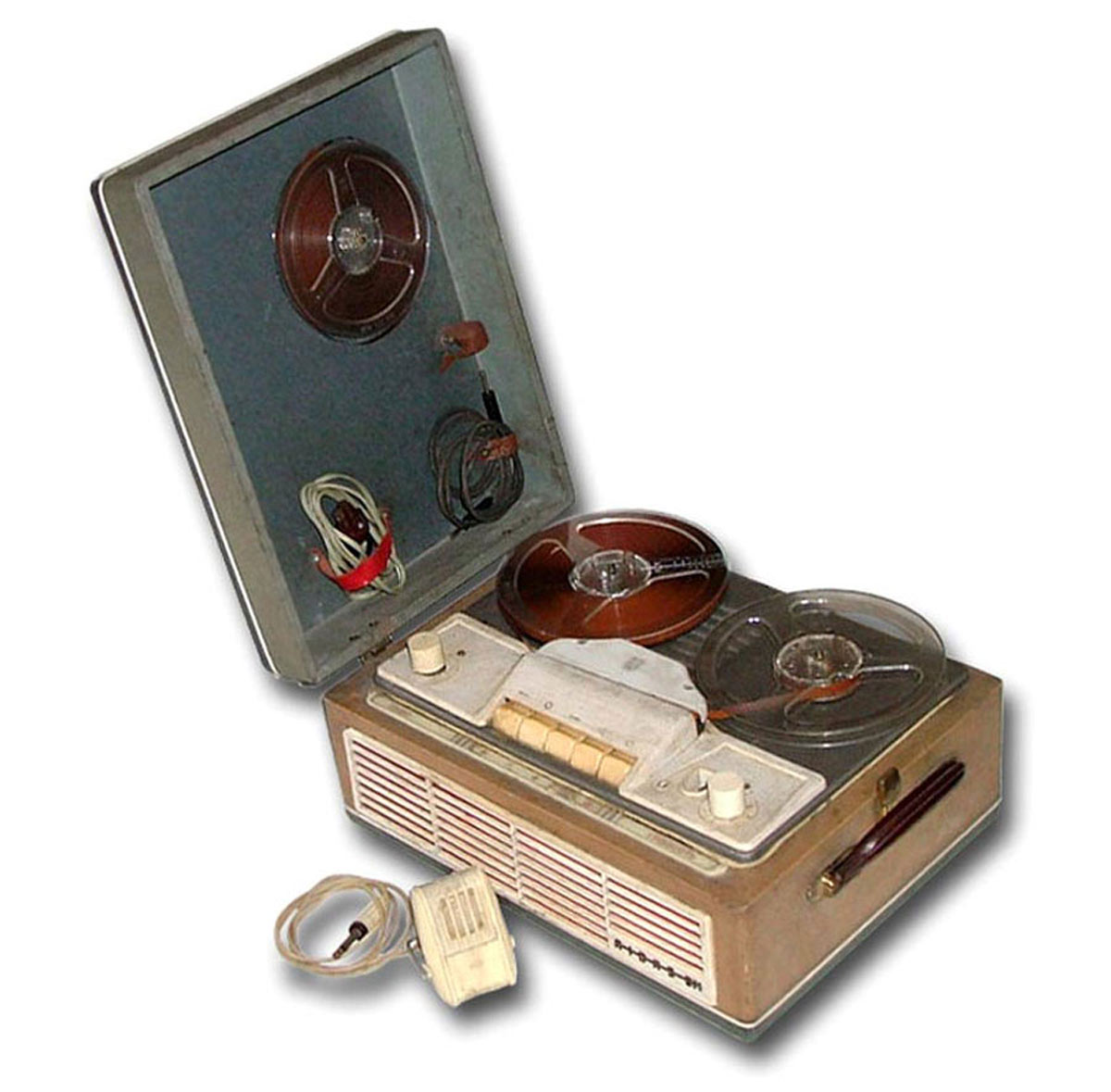

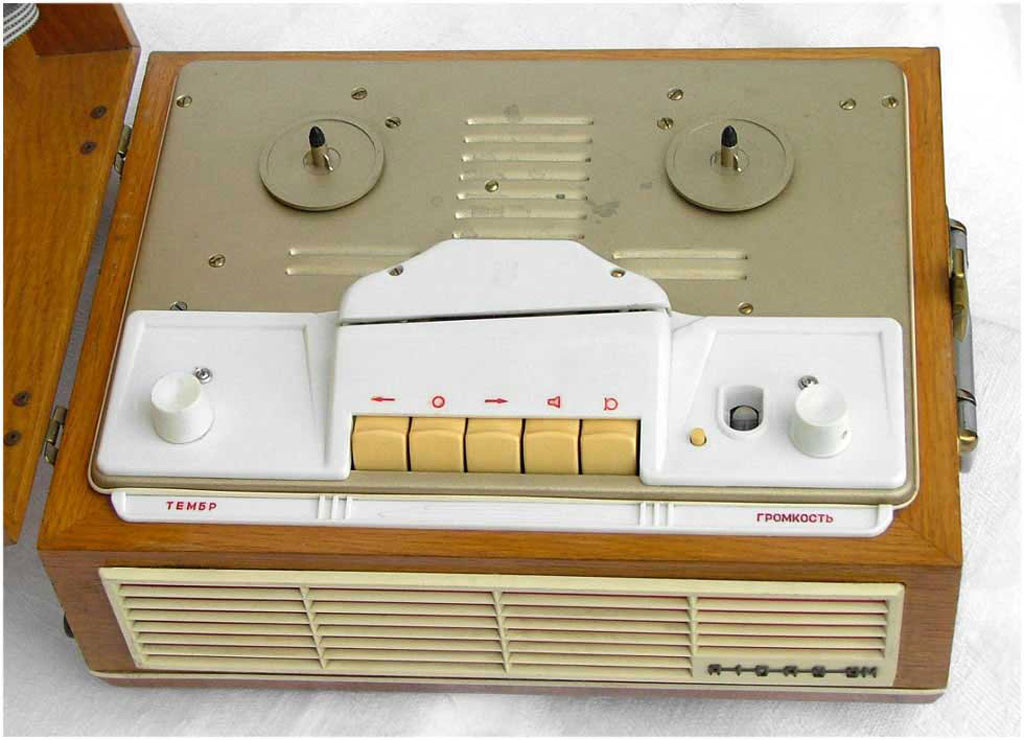

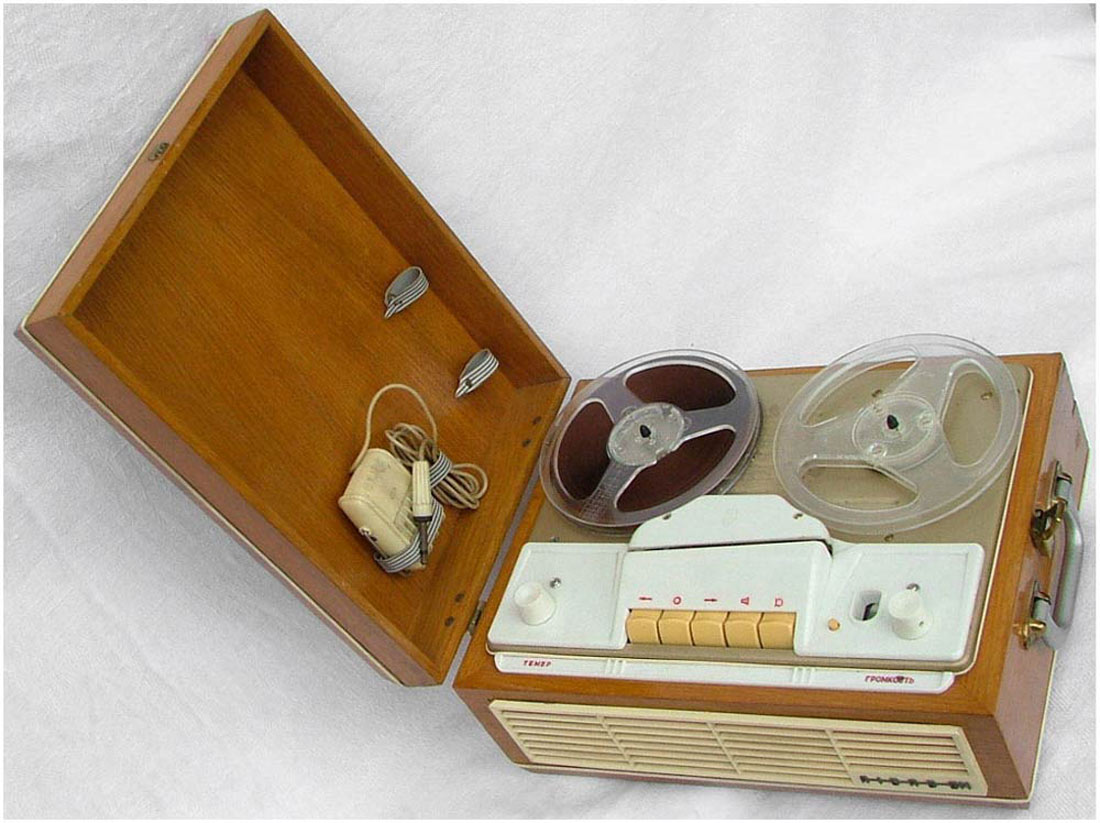

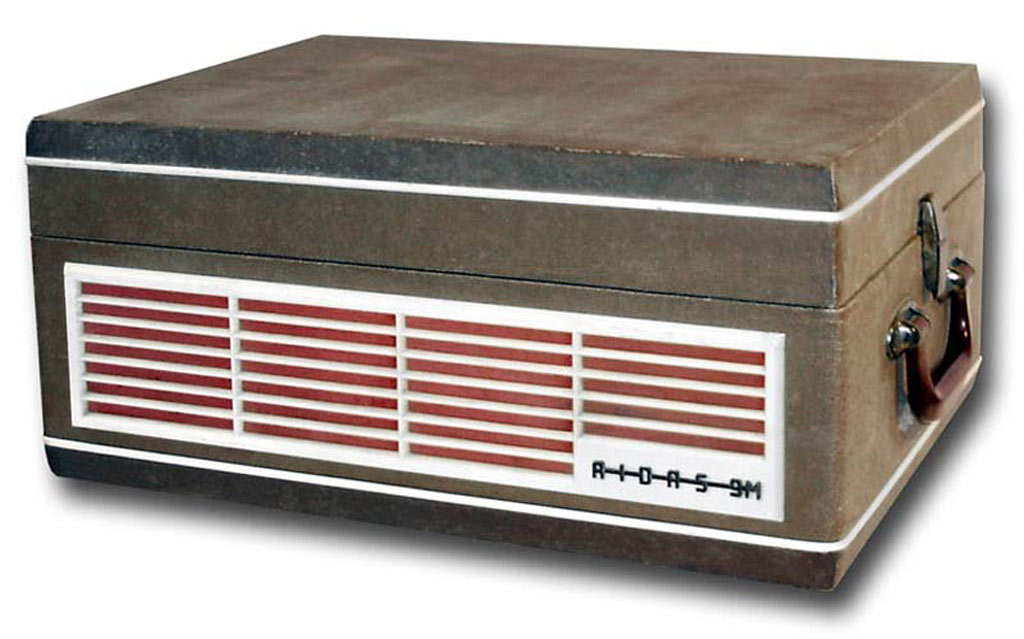

Катушечный магнитофон *Айдас-9М* с 1 июля 1966 выпускал Вильнюсский радиотехнический завод *Эльфа*. Магнитофон создан на базе магнитофона *Айдас* и как предшественник работает от одного двигателя типа *КД-2*. Скорость ленты 9,53 см/сек, коэффициент детонации 0,3%. Магнитофон рассчитан на применение катушек № 15 или 18, вмещающих соответственно 250 и 350 метров магнитной ленты типа 6. Длительность непрерывной записи в первом случае составляет 2х45 мин, во втором 2х60 мин. Чувствительность с микрофона 3 мВ, звукоснимателя 250 мВ, радиолинии 10 В. Напряжение на линейном выходе 250 мВ. Магнитофон записывает и воспроизводит диапазон частот звука на линейном выходе - 40...14000 Гц, на собственном громкоговорителе 100...10000 Гц. Номинальная выходная мощность 1 Вт, при КНИ на линейном выходе ~ 4%. Динамический диапазон 44 дБ. Магнитофон питается от сети переменного тока напряжением 220 или 127 В, потребляя мощность 80 Вт. Размеры магнитофона - 400х300х185 мм, его масса 12 кг. Схема магнитофона выполнена печатным способом. В августе 1967 года электрическая схема магнитофона переработана в связи с требованием нового ГОСТа, соответственно улучшена и вместе с тем значительно упрощена. Улучшено отношение сигнал/шум всего тракта, диапазон частот на ленте типа 10 на линейном выходе расширен до 30...16000 Гц. В АС установлен громкоговоритель 1ГД-28. Оформление как и у базовой модели. Первую партию (~ 300 шт) магнитофонов *Айдас-9М* выпустили в оформлении и с наименованием **Эльфа-65**.
