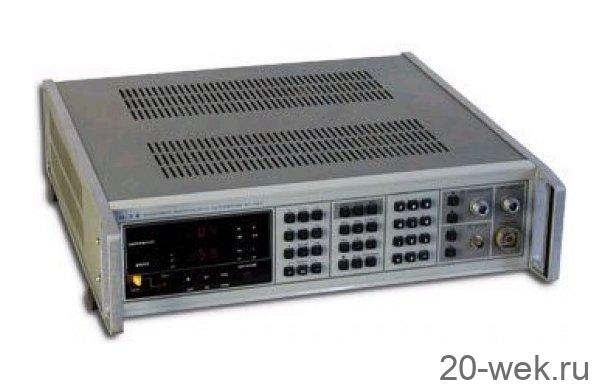

Вольтметр импульсного напряжения  **B4-24/1** с 1989 года выпускал Минский завод *Калибр*.  Вольтметр предназначен для измерения амплитудных и мгновенных значений напряжений повторяющихся и однократных сигналов импульсной и импульсно-модулированной формы, а также переменных сигналов как гармонической, так и сильно искаженной формы с одновременным измерением амплитудных и временных параметров, напряжений постоянного тока обеих полярностей. Отличительной особенностью прибора является широкая полоса пропускания 700 МГц при высокой точности (погрешность 0,5 %) и скорости измерений до 105 изм/с. Прибор может использоваться как быстродействующий аналого-цифровой преобразователь и дискретизатор сигналов, а при использовании внешнего дисплея и как широкополосный стробоскопический цифровой осциллограф с возможностью точного измерения амплитудных и временных параметров сигнала. Широкий динамический диапазон измерения напряжений (от 1 мВ до 1000 в) обеспечивают придаваемые к прибору стробоскопический пробник с делителями - насадками 1:10; 1:100 и выносной масштабный усилитель, с электронным переключением пределов измерений в комплекте с делителем-насадкой 1:10. Встроенный в прибор микропроцессор осуществляет управление режимами работы прибора при задании их с передней панели и через интерфейс КОП, осуществляет самодиагностику прибора.  Вычислительные функции, осуществляемые микропроцессором, характерны для быстродействующих вольтметров. Помимо измерения напряжений в абсолютных величинах, измерения осуществляются в процентах и децибелах относительно устанавливаемого уровня, проводится усреднение результатов за выбранное число измерений, определение экстремальных значений, длительности и других параметров импульсов. Технические характеристики: Полоса пропускания 0...700 МГц. Входное сопротивление, Ом: согласованный вход 50, со стробоскопическим пробником на входе 100х103 стробоскопический пробник с делителями-насадками с программируемым масштабным усилителем на входе 1х106. Диапазон измерения напряжения, В 1х10 3-1000. Погрешность, % ±0,5 %. Диапазон длительностей измеряемых импульсов, с 10х10 - 9...10. Питание от сети переменного тока, В/Гц 220/50/400. Потребляемая мощность 75 ВА. Габариты 488x133х478 мм. Масса 11 кг. Диапазон температур,°С 5...40.
