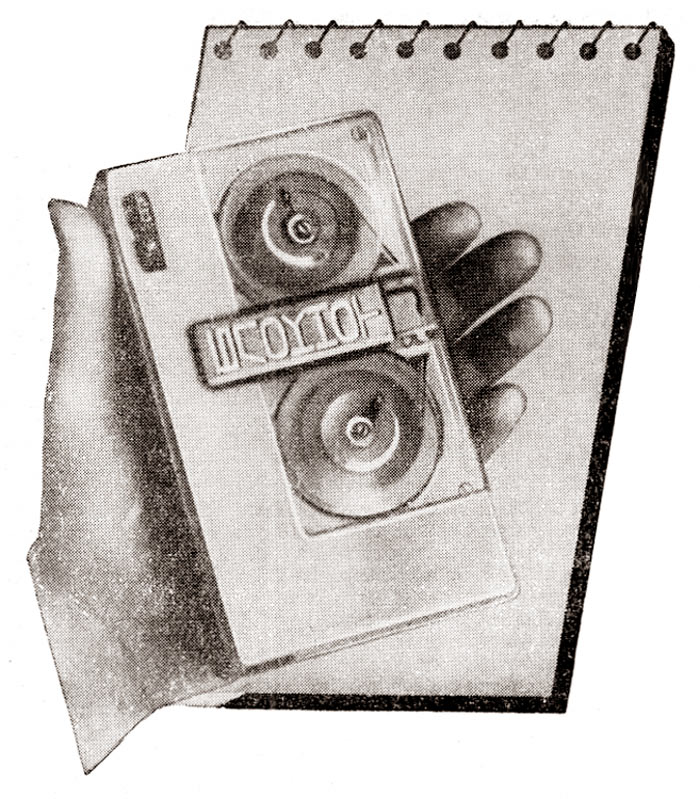

Портативный магнитофон *Блокнот* (диктофон) разработан в 1964 году. Людям многих профессий - журналистам, студентам, врачам - портативный магнитофон наверняка сможет заменить привычную записную книжку. Размеры *Блокнота* - 145х82х37 мм, вес 600 гр. Запись ведется на магнитофонную пленку *тип Б*, причем на одной пленке размещаются четыре узкие дорожки записи. Благодаря этому при ёмкости кассеты 40 м. общая длина фонограммы составляет 160 м. Средняя скорость движения пленки 3,5 см/сек, а время звучания одной кассеты около часа. Переход с одной дорожки на другую осуществляется автоматически, с помощью механической системы. После того как заканчивается последняя, 4-я дорожка, магнитофон выключается. Главная особенность ЛПМ - это предельная простота. Здесь нет ведущего вала и прижимного ролика. Вращение с миниатюрного электродвигателя передается непосредственно левому либо правому подкассетнику, на которых лежат кассеты с пленкой. При такой системе в процессе записи скорость движения пленки несколько меняется: пленка движется тем быстрее, чем больше её на ведущей кассете. Этот недостаток можно простить *Блокноту*, так как он рассчитан лишь на запись речи. В случае же если тембр записанного голоса окажется искаженным, можно изменить скорость с помощью простейшего регулятора. Электронная часть магнитофона выполнена на 6 транзисторах. 4 из них работают в универсальном усилителе записи-воспроизведения, а 2 других - в блоке генератора подмагничивания и стирания. Прослушивают записи через обычный головной телефон. При записи он переключается на вход усилителя и выполняет роль микрофона. Усилитель и двигатель получают питание от миниатюрных аккумуляторных батарей с напряжением 5 вольт. После 3-4 часов непрерывной работы их надо подзарядить. Для этой цели служит небольшой, выполненный на п/п блок питания, который позволяет одновременно подзаряжать два комплекта аккумуляторов. Этим блоком магнитофон можно питать от сети переменного тока. Серийный выпуск магнитофона (опытный образец демонстрировался на ВДНХ) был бы весьма полезным.
