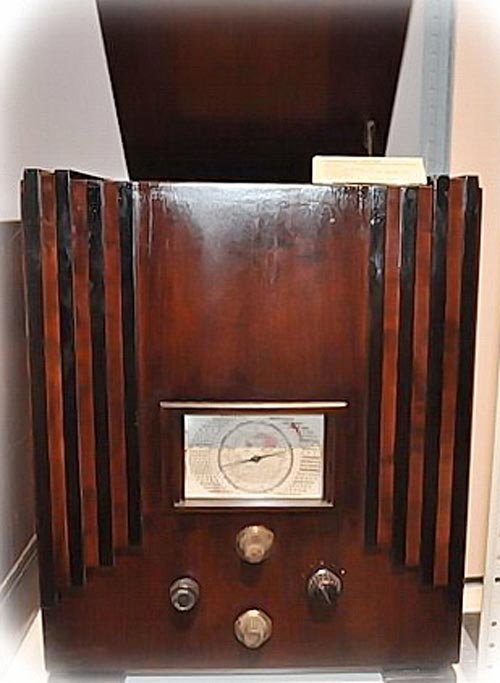

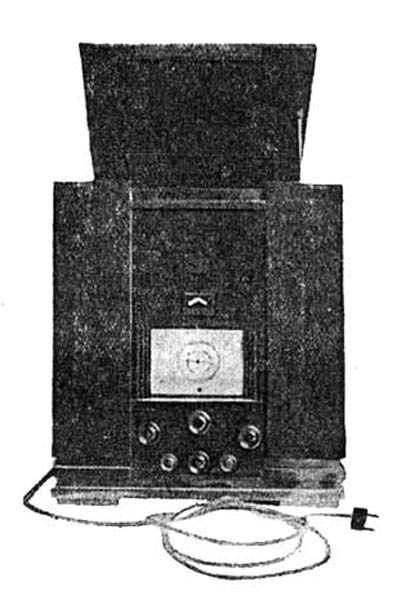

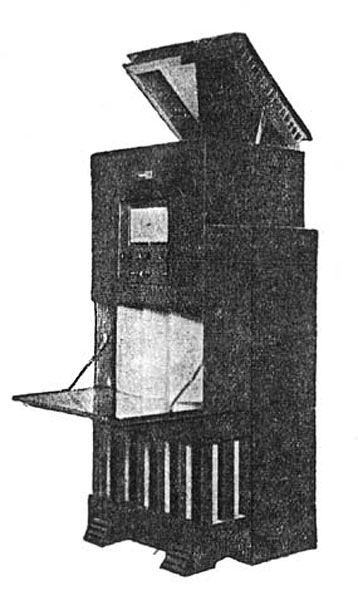

Радиоприёмник сетевой ламповый и радиолу *ЦРЛ-8* с 1935 и 1937 года выпускал Ленинградский завод им. Казицкого. Приёмник *ЦРЛ-8* выпущен небольшой серией, а радиола штучно. Модель была достаточно сложной и заводы смежники почти не выпускали необходимых радиоэлементов, что и сказалось на малосерийности и скором прекращении выпуска. Во всяком случае в справочниках отражены оба аппарата. Радиоприёмник **ЦРЛ-8** разработан в конце 1934 года, а радиола в конце 1936 года. По электрической схеме обе модели одинаковы, отличия с учётом применения ЭПУ только в конструкции футляра. Радиоприёмник **ЦРЛ-8** (разработки Центральной Радио-Лаборатории Главэспрома, модель № 8), представляет собой радиовещательный приёмник первого класса супергетеродинного типа и как вариант (радиола), в комбинации с электрограммофоном, динамическим громкоговорителем и выпрямителем. Все смонтировано в общем футляре. Радиоприёмник и радиола питается от переменного тока напряжением 110, 120 или 220 В и перекрывает диапазоны радиоволн: 17...30 м, 30...60 м, 200...550 м и 714...2000 м, тоесть приёмник относится к группе всеволновых. Лабораторные образцы приёмника дают равномерную чувствительность 40...50 мкв на всех диапазонах. Усиление на принимаемой частоте приёмника осуществляется одним каскадом, работающим с высокочастотным пентодом СО-182. Роль гетеродина, первого детектора и смесителя выполняет пентагрид типа - СО-183. Усиление на промежуточной частоте осуществляется одним каскадом, работающим с высокочастотным пентодом СО-182. После усиления ПЧ, сигналы подаются на диодную часть двойного диод-триода типа СО-185, которая производит выпрямление сигналов. Полученное напряжение ПЧ подается на управляющую сетку триода этой же лампы и усиливается. Далее усиление НЧ производится двумя трёхэлектродными лампами СО-118 и низкочастотным пентодом СО-187 работающим в оконечном каскаде. В приёмнике имеется устройство для автоматической регулировки громкости, работающее от тока диодной части лампы СО-185.
