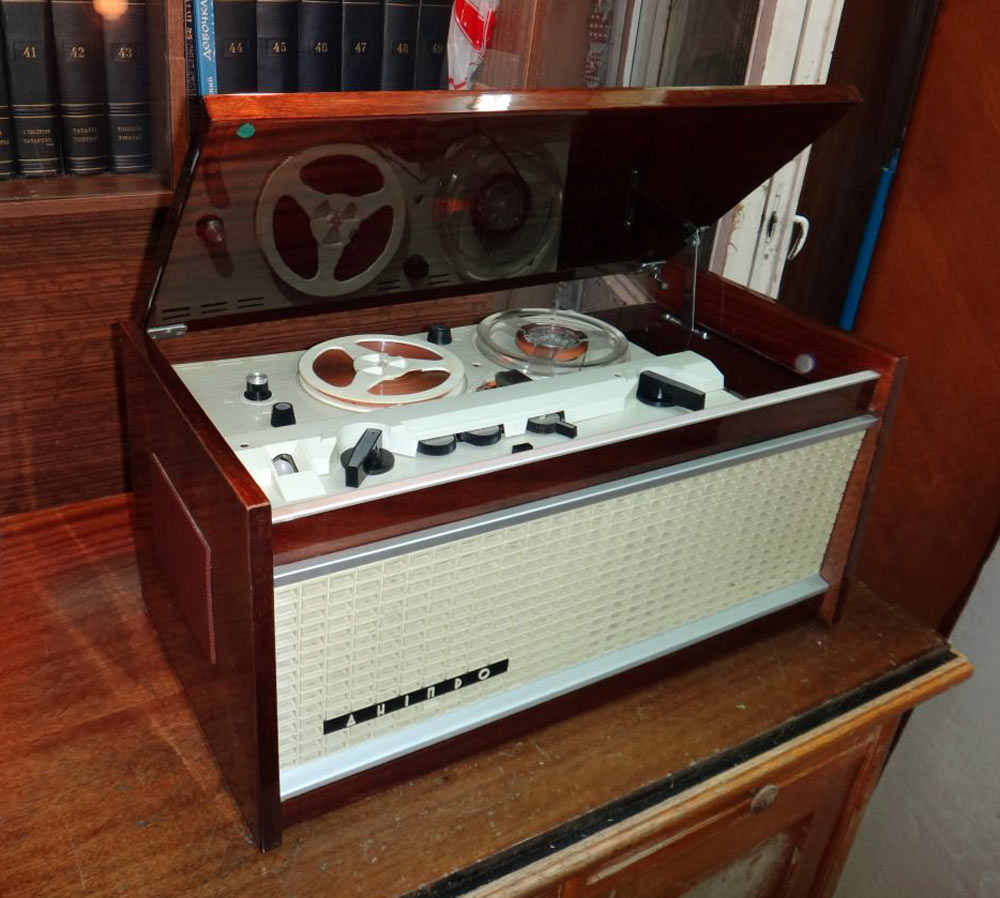

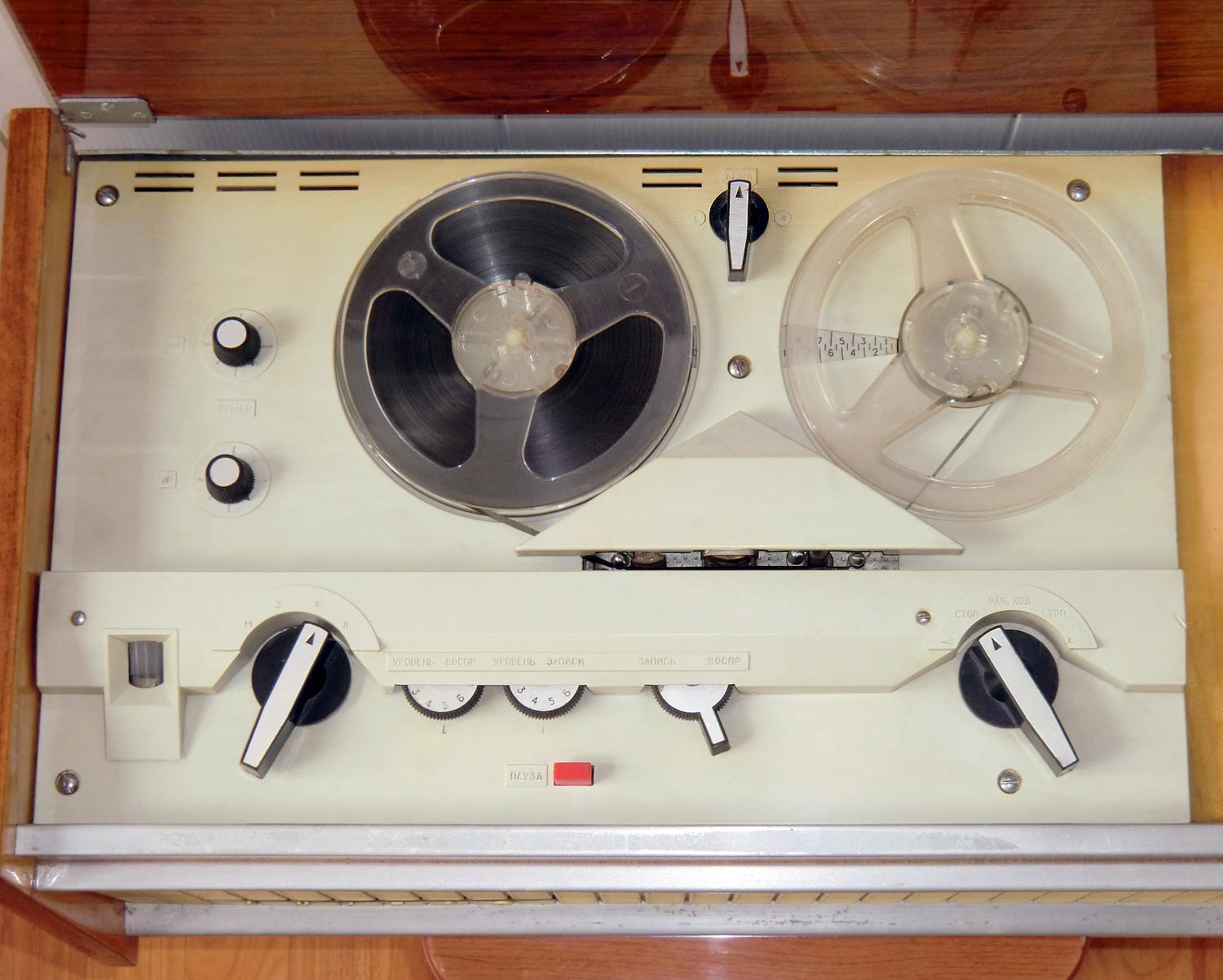

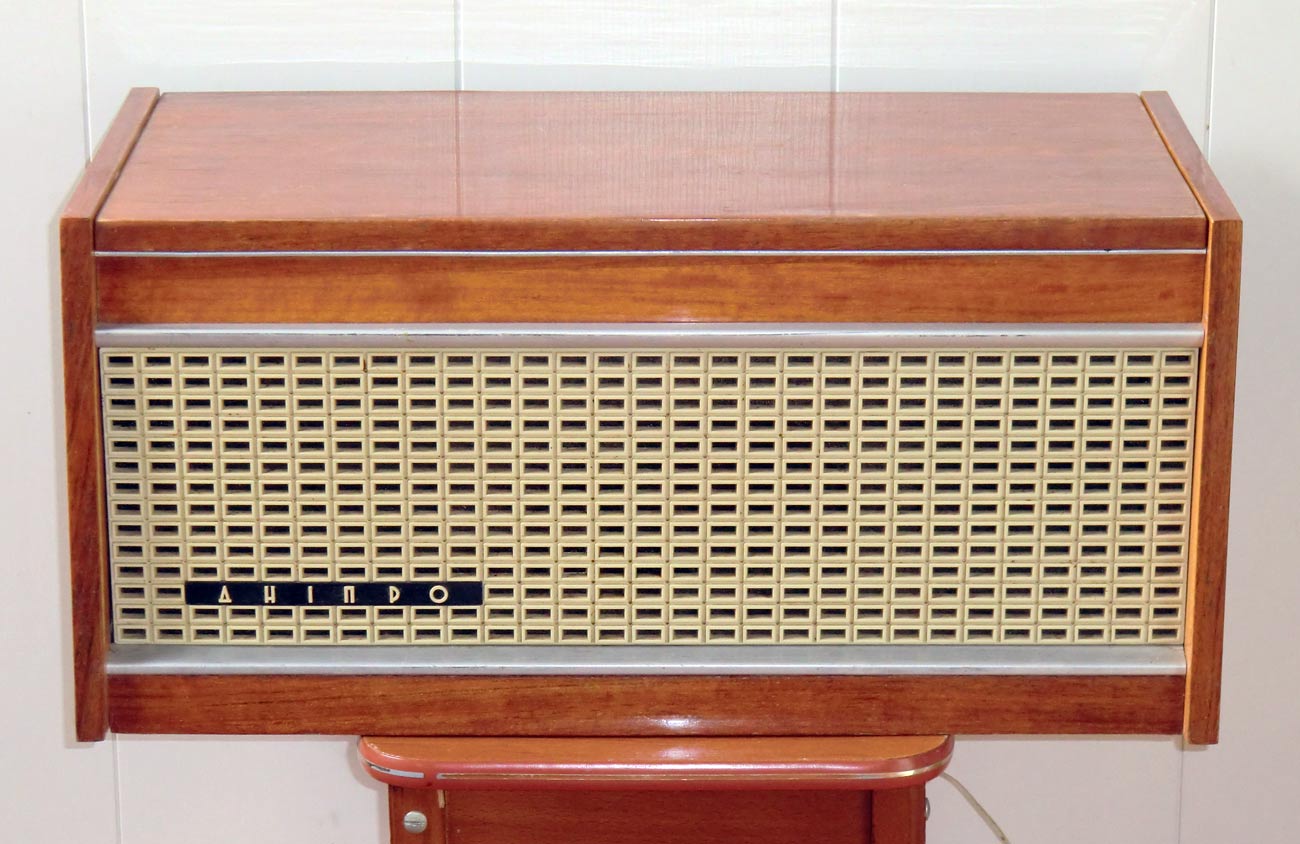

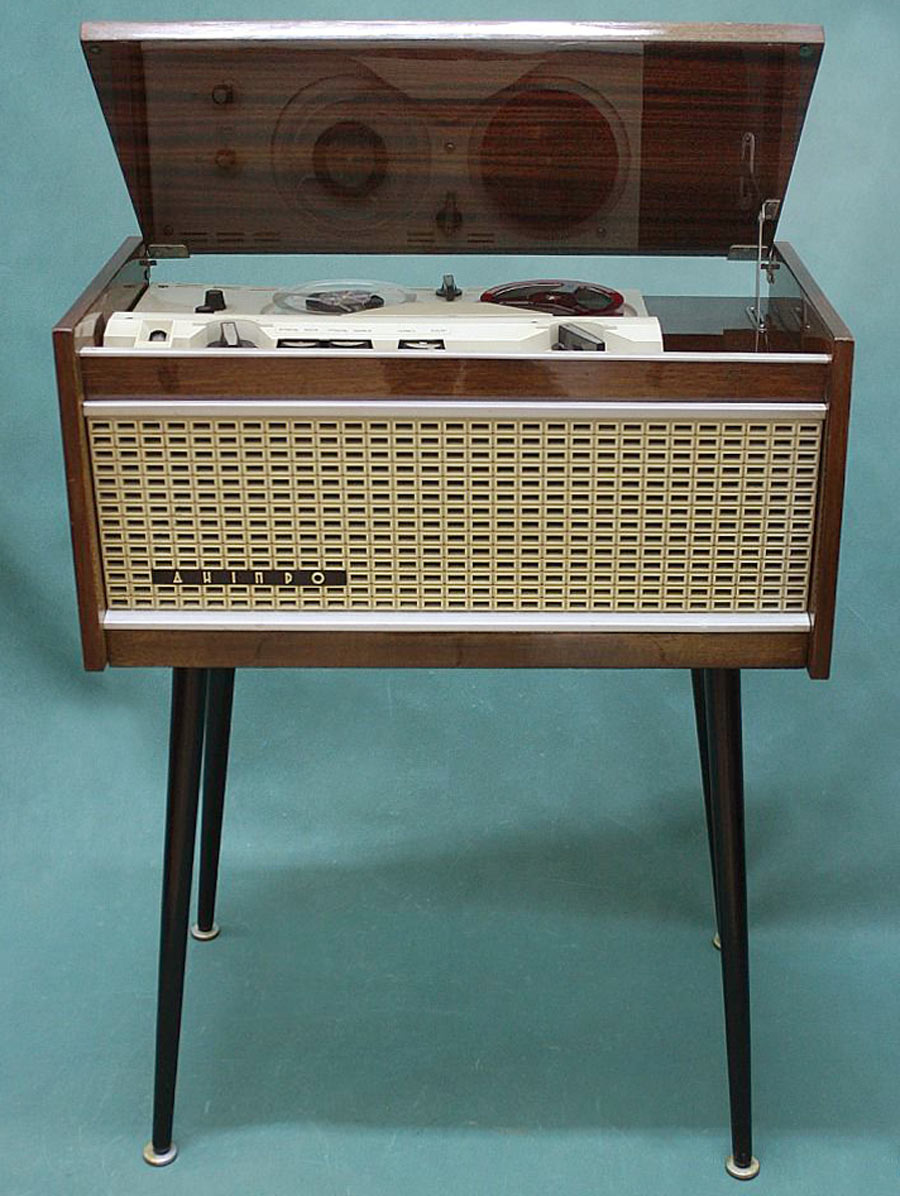

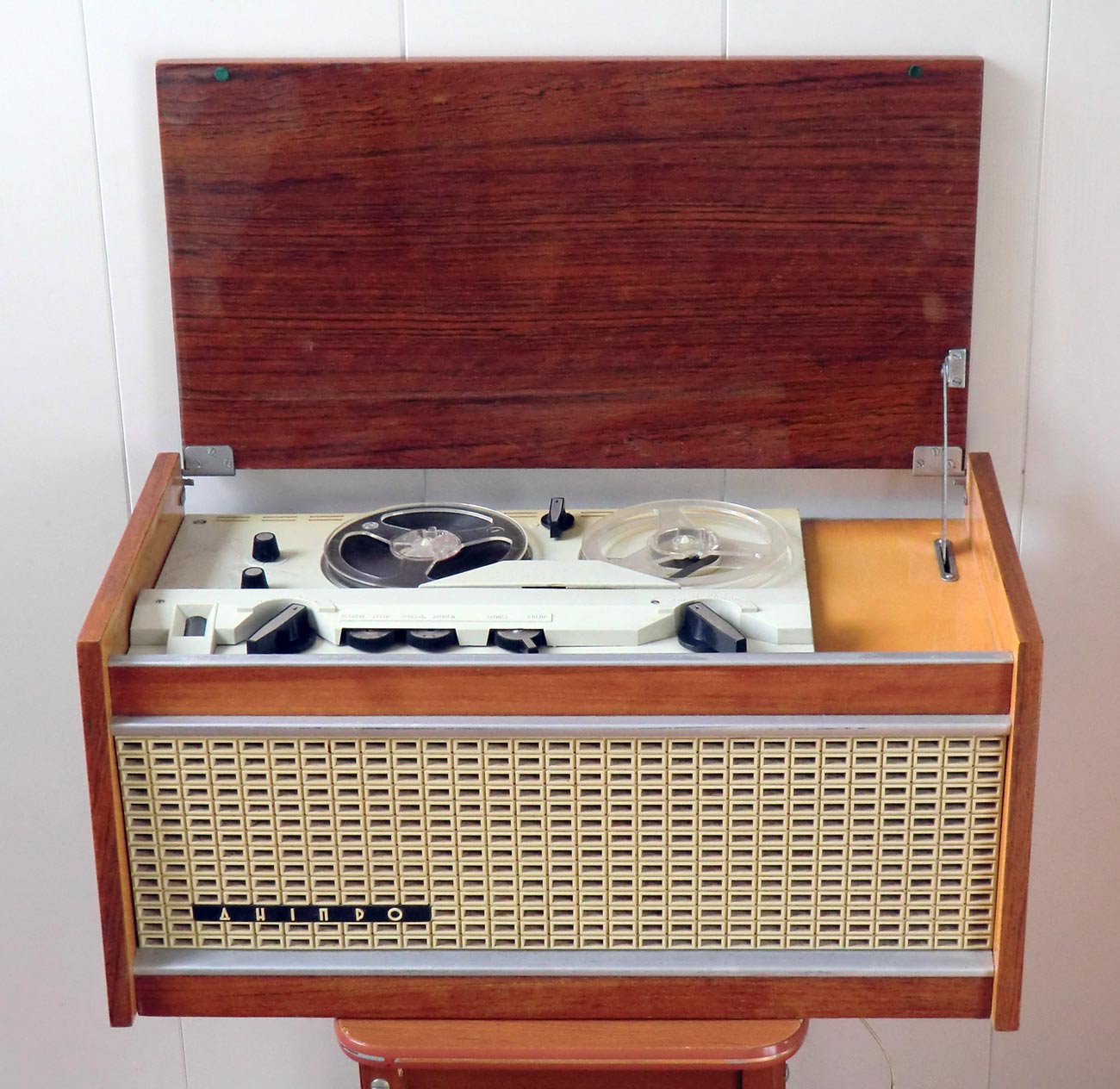

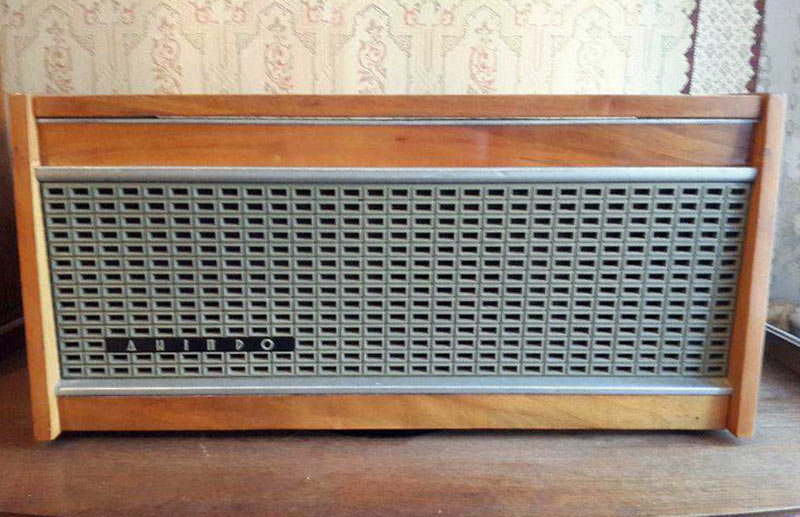

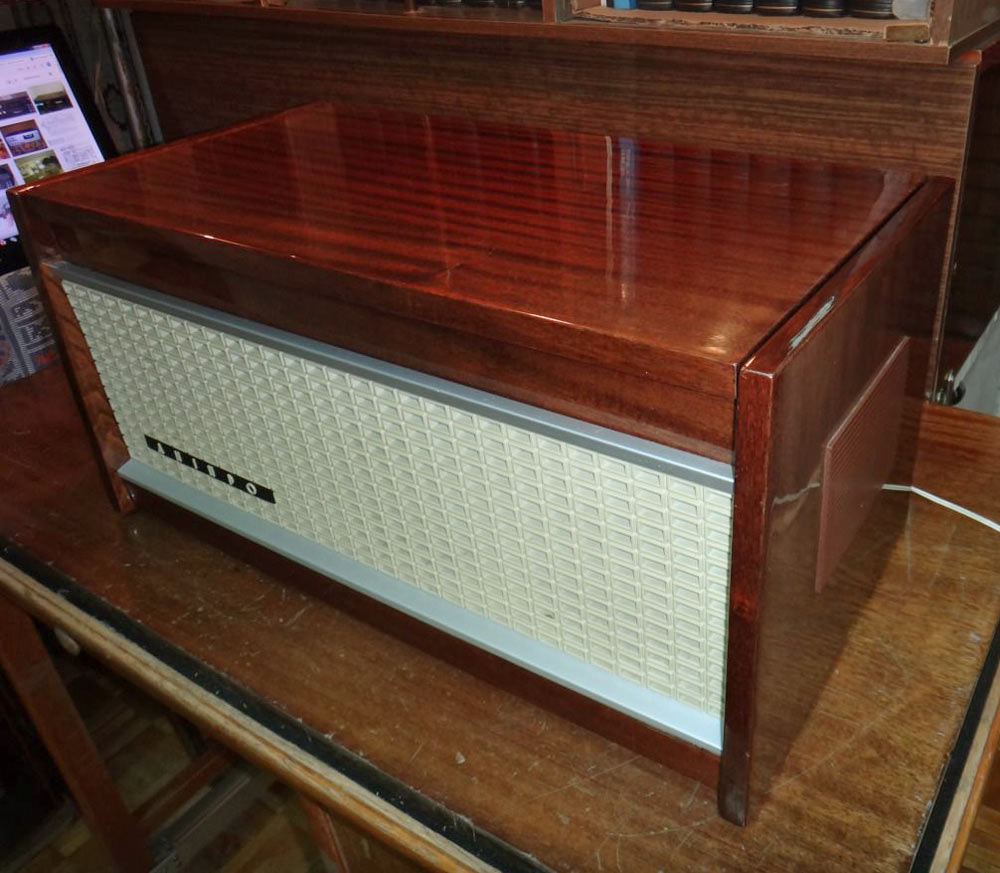

Магнитофон *Днiпро-14А* с осени 1968 года установочной партией около 200 экземпляров выпущен Киевским заводом *Маяк*. Планировали выпустить 75 тысяч магнитофонов, но по разного рода причинам этого не случилось. С 1969 года начался уже массовый выпуск магнитофона. Магнитофон *Днiпро-14А* рассчитан на двухдорожечную запись с микрофона, звукоснимателя, радиоприёмника, телевизора, другого магнитофона или радиолинии. Скорость движения магнитной ленты 9,53 см/сек и 4,76 см/сек при девиации 0,3 % и 0,4% соответственно. Длительность записи с катушками № 15 вмещающих 250 метров магнитной ленты типа 6 на большей скорости 2 х 44 минуты, на меньшей 2 х 88 минут. Номинальная выходная мощность около 3 Вт, максимальная более 6 Вт. Диапазон звуковых частот воспроизводимых громкоговорителями на большей скорости - 63...10000 Гц, на меньшей - 63...6300 Гц. Напряжение на линейном выходе 0,25 В. Имеется раздельная регулировка тембров НЧ и ВЧ. В магнитофоне имеется шкала расхода ленты, кнопка наложения записи, дистанционный пуск ЛПМ, переключатель сигналов при записи, кнопка паузы. В ЛПМ стоит три двигателя. Схема выполнена на семи радиолампах, включая оптический индикатор. В АС установлено два громкоговорителя типа 2-ГД-19 спереди и два типа 1ГД-19 по бокам. Питание от электрической сети 127 или 220 В. Габариты модели 620х320х305 мм. Вес 25 кг.
