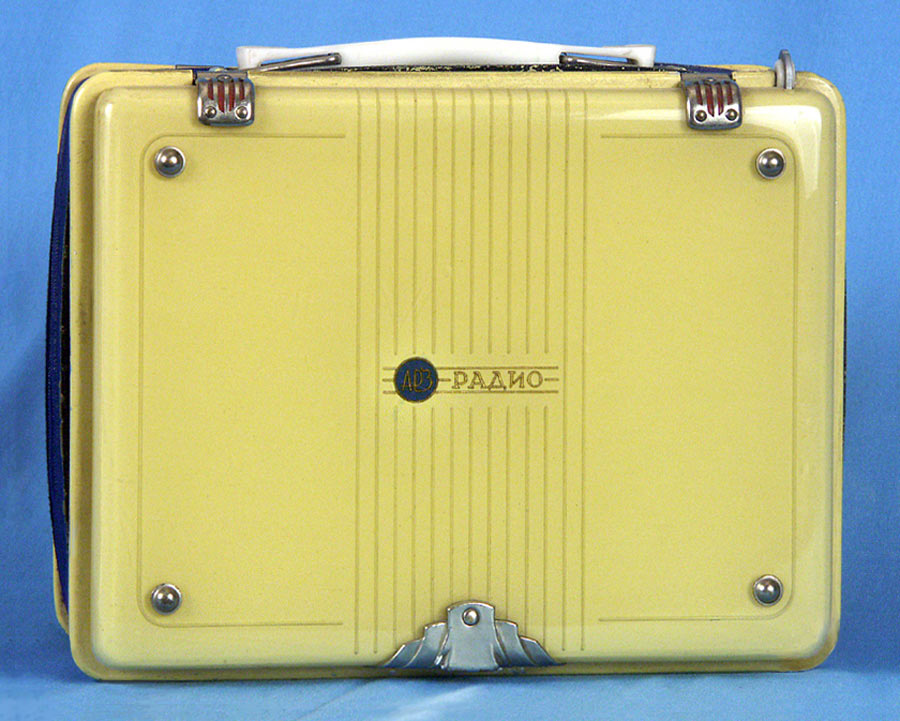

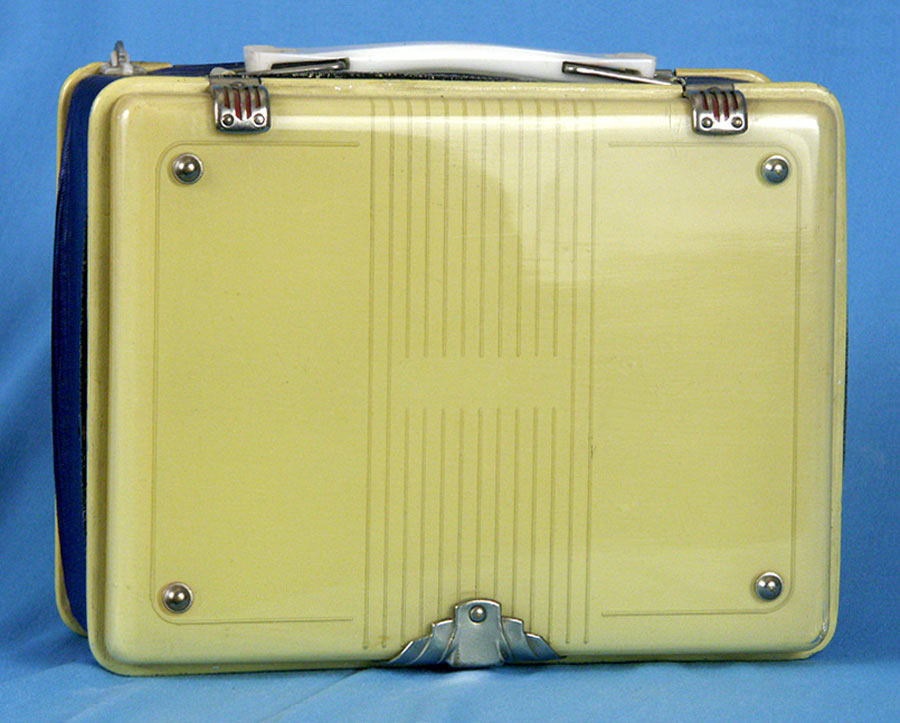

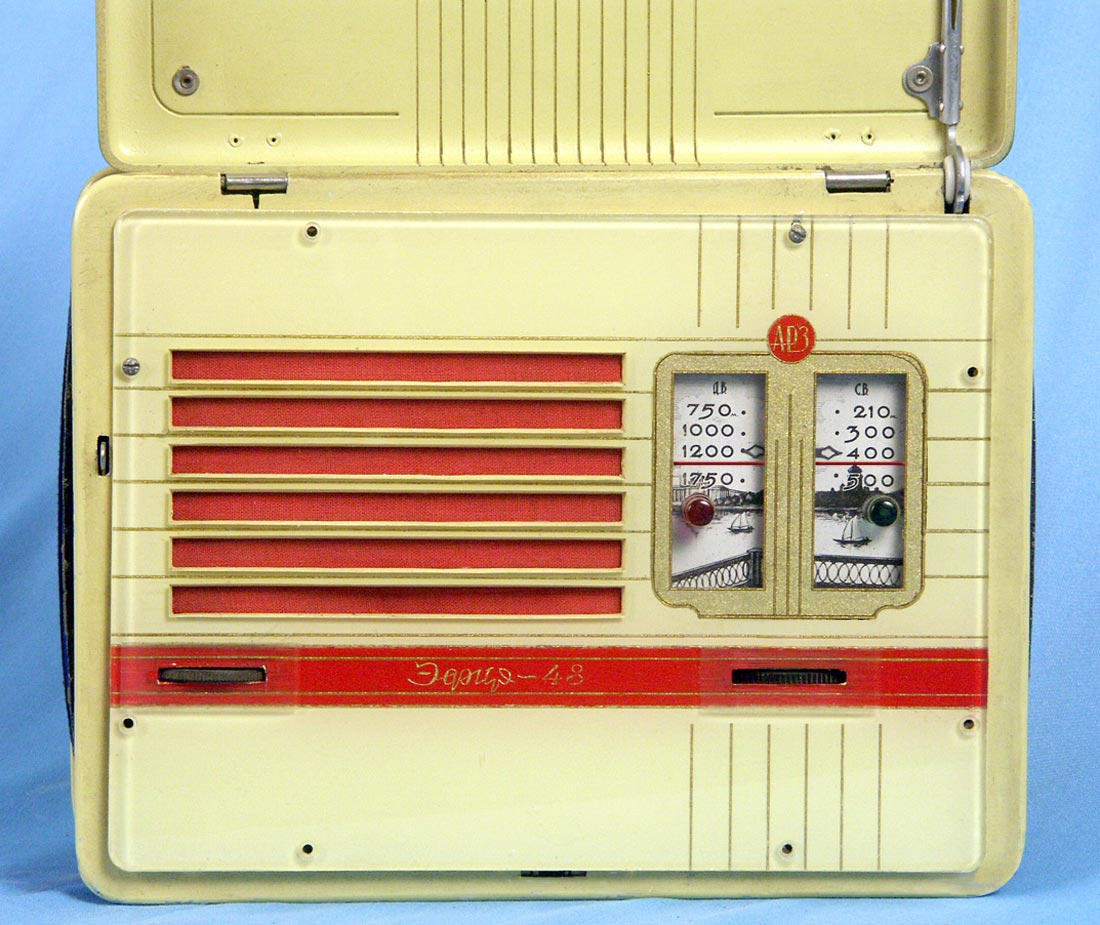

Радиоприёмник батарейный *Эфир-48* со II-кв 1948 года выпускал опытной серией Александровский радиозавод. Батарейный радиоприёмник **Эфир-48** представляет собой пятиламповый супергетеродин с универсальным питанием. В радиоприёмнике использованы очень экономичные лампы прямого накала пальчиковой серии 1А1П, 1Б1П, 1К1П, 2П1П. Приёмник имеет 2 диапазона ДВ и СВ, переключаемых при помощи кнопок. Диапазоны частот 152...400 кгц и 500...1200 кгц соответственно. Промежуточная частота 110 кгц. В передней крышке вмонтирована складная штыревая антенна высотой 400 мм. Приём мощных радиостанций может производиться при сложенной антенне. Рабочее положение приемника вертикальное или горизонтальное, с открытой передней крышкой. Приёмник выполнен в виде небольшого изящного чемоданчика размерами 200х150х90 мм с открывающимися крышками, передней и задней. Под передней крышкой радиоприёмника находится панель управления с окном громкоговорителя, ручка настройки, ручка регулятора громкости, кнопкой выключения питания, шкалой и переключателем диапазонов кнопочного типа. По своим электрическим параметрам аппарат приближается к батарейным приёмникам 2 класса. Неискажённая мощность выходная мощность при свежих батареях составляет 100...130 мВт. Чувствительность приёмника при развернутом штыре составляет в среднем 1...2 мВ/м, что обеспечивает приём местных и мощных не особенно отдаленных станций. При применении комнатной или наружной антенны, чувствительность приёмника увеличивается до 30...50 мкВ. Избирательность, при расстройке на + и - 10 кгц составляет 26...30 дБ. Ослабление зеркального канала составляет не менее 26 дБ. Расход анодного тока при свежих батареях составляет 10...12 мА; ток накала 180 мА. При питании от электросети 110 или 127 В приёмник потребляет около 10 Вт. Масса укомплектованного радиоприёмника около 2,5 кг.
