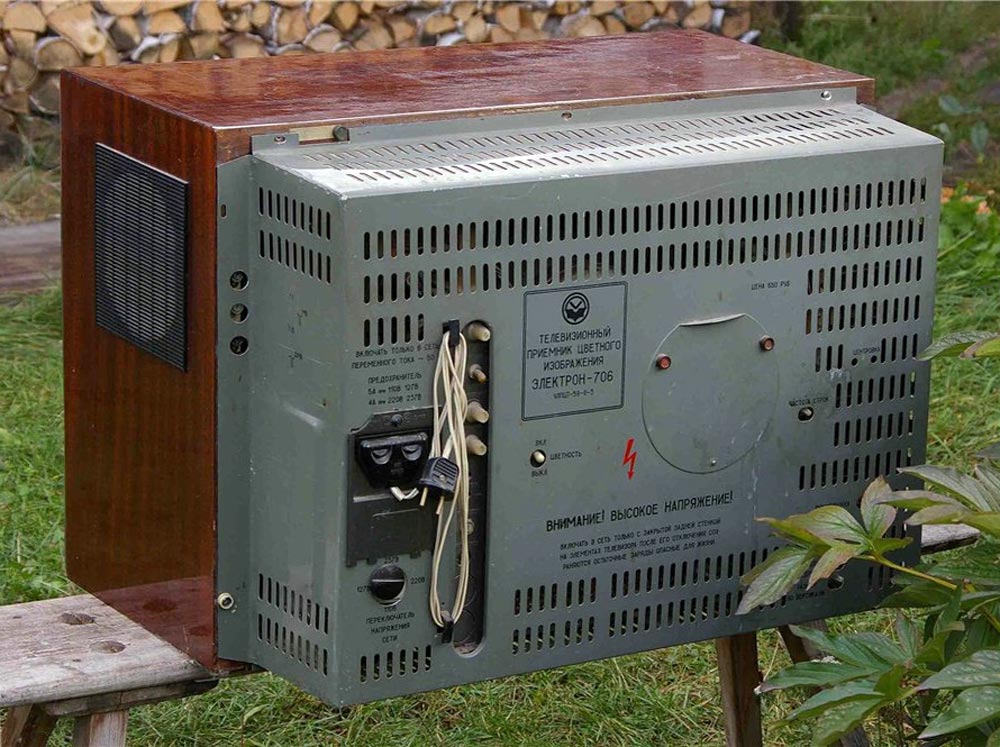

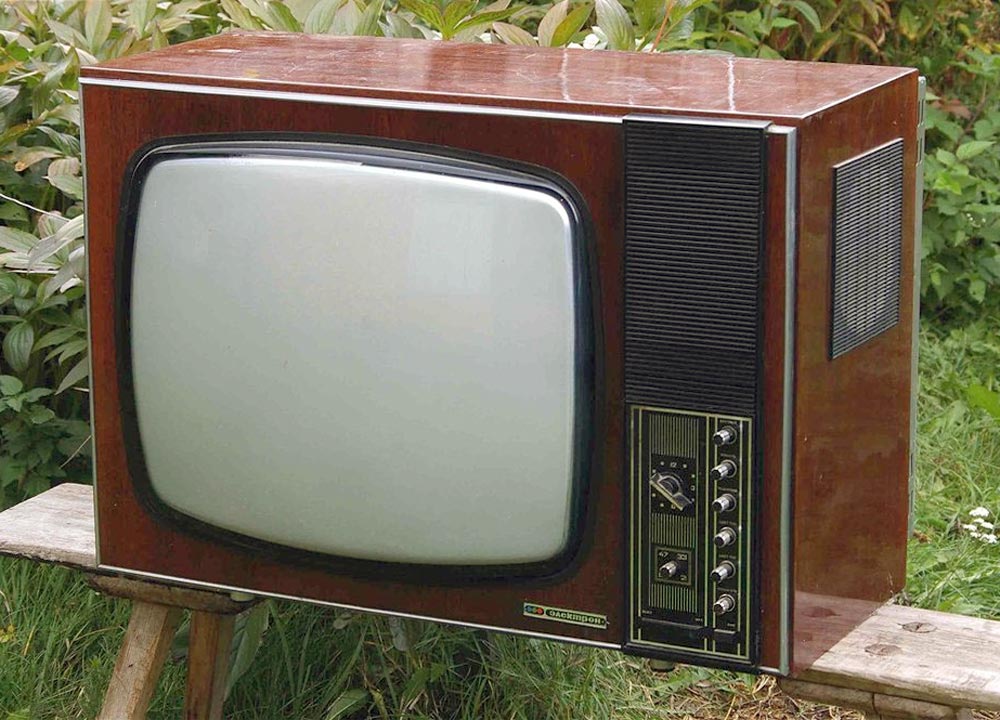

Телевизионный приёмник цветного изображения *Электрон-706* с 1973 года выпускало Львовское ПО *Электрон*. *Электрон-706* (УЛПЦТ-59-II-3) унифицированный лампово-полупроводниковый цветной телевизор 2 класса на кинескопе 59ЛКЗЦ. Аппарат создан на базе модели *Электрон-703/Д* и по оформлению схож с ней. По схеме и конструкции телевизора *Электрон-706* была создана модель *Электрон-710/Д*, поэтому схемы можно посмотеть на странице этого телевизора. Телевизор *Электрон-706* работает в диапазоне МВ, но при желании можно установить блок приёма и в ДМВ. Телевизор имеют высокую чувствительность и АРУ, позволяя вести приём на большом удалении от телецентра. Повышению качества изображения способствует АПЧГ. Для отображения мелких деталей при приёме ч/б изображения введено автоматическое отключение режекторных фильтров. Уменьшение помех достигается АПЧ и Ф. Схема предусматривает автоматическое поддержание размеров изображения и напряжения на втором аноде кинескопа при колебаниях питающих напряжений, автоматическое размагничивание экрана и маски кинескопа при включении. ТВ собран из функционально законченных блоков соединённых разъёмами. Корпус модели облицован ценными породами дерева и полирован. Размер изображения 475x375 мм. Чувствительность 50 мкВ. Разрешающая способность совмещенного ч/б изображения 450 линий. Номинальная выходная мощность 2 Вт. Диапазон воспроизводимых частот 80...12500 Гц. Потребляемая мощность 270 Вт. Габариты телевизора 550x545x796 мм. Вес 60 кг.

Галерея
