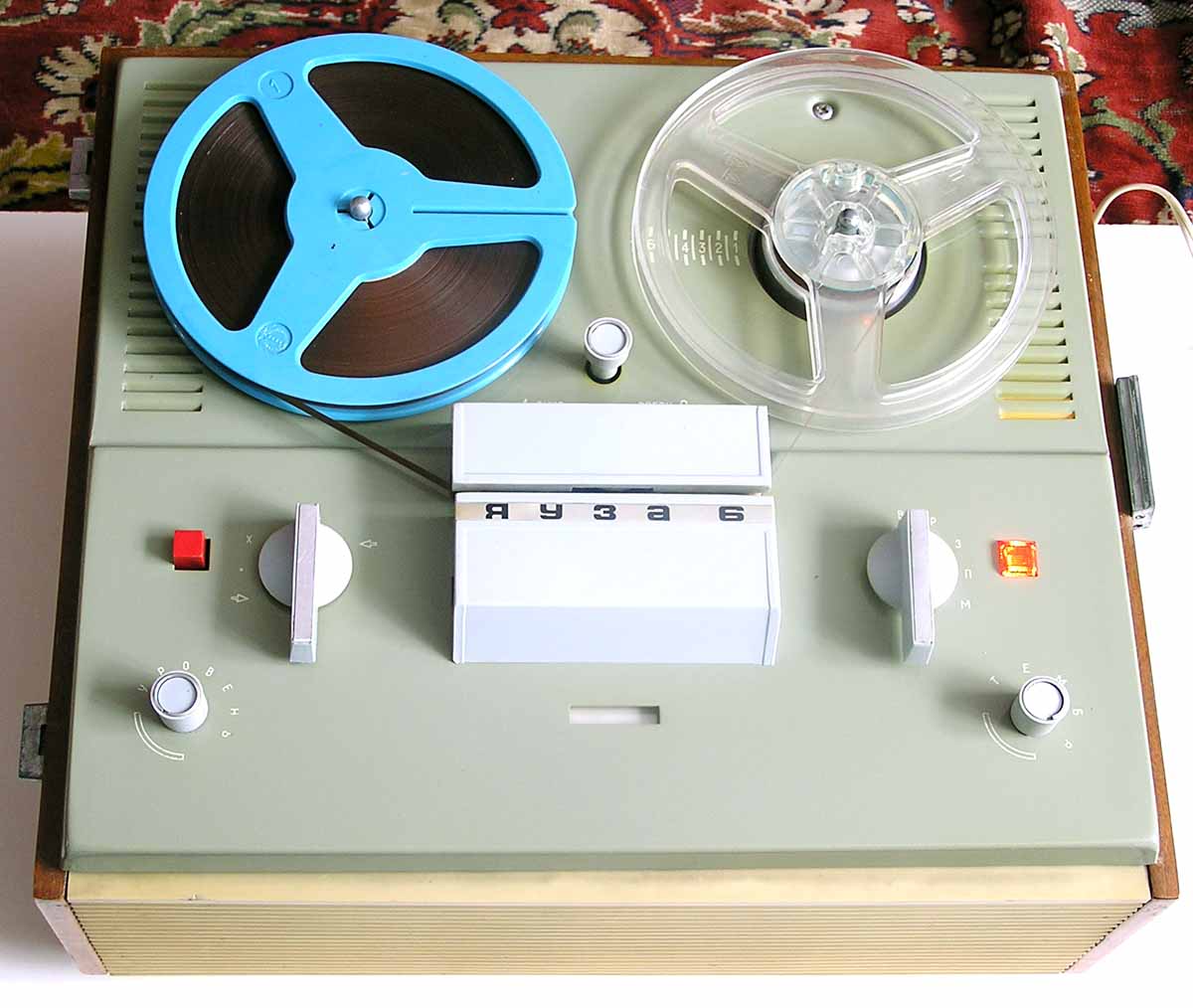

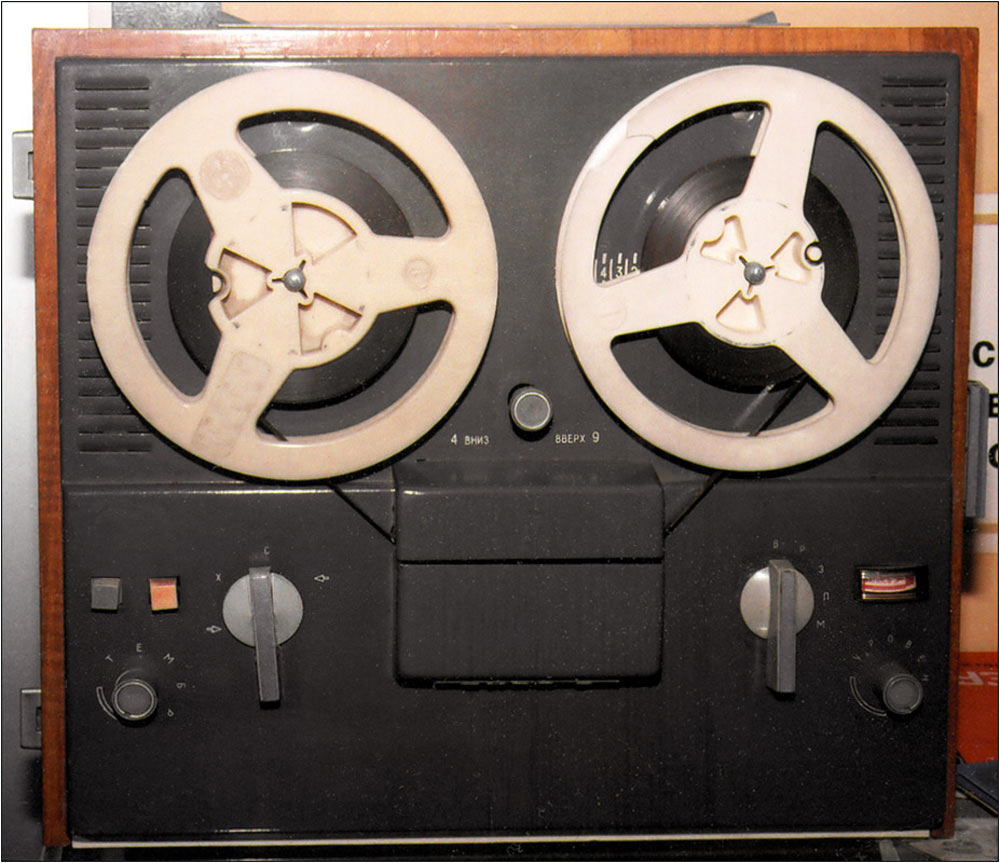

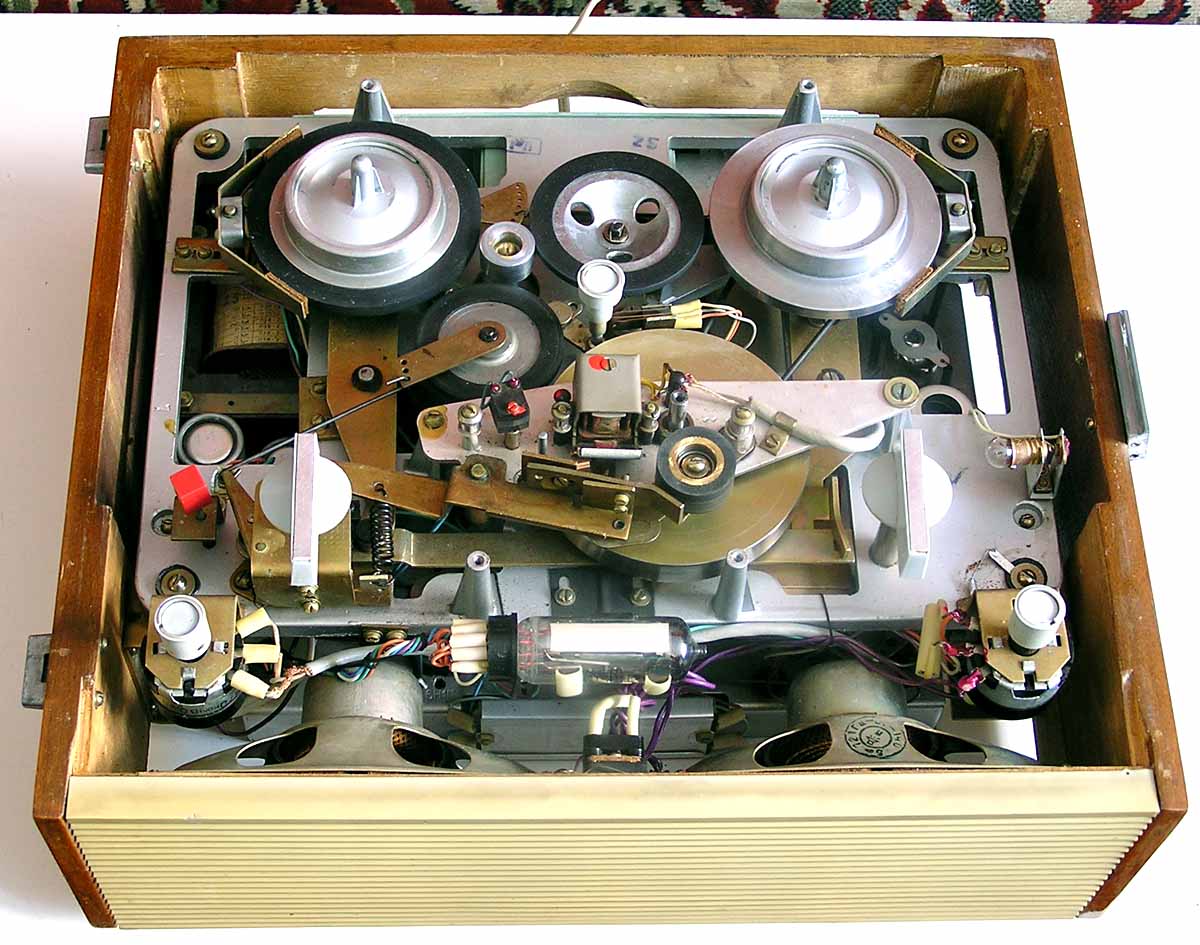

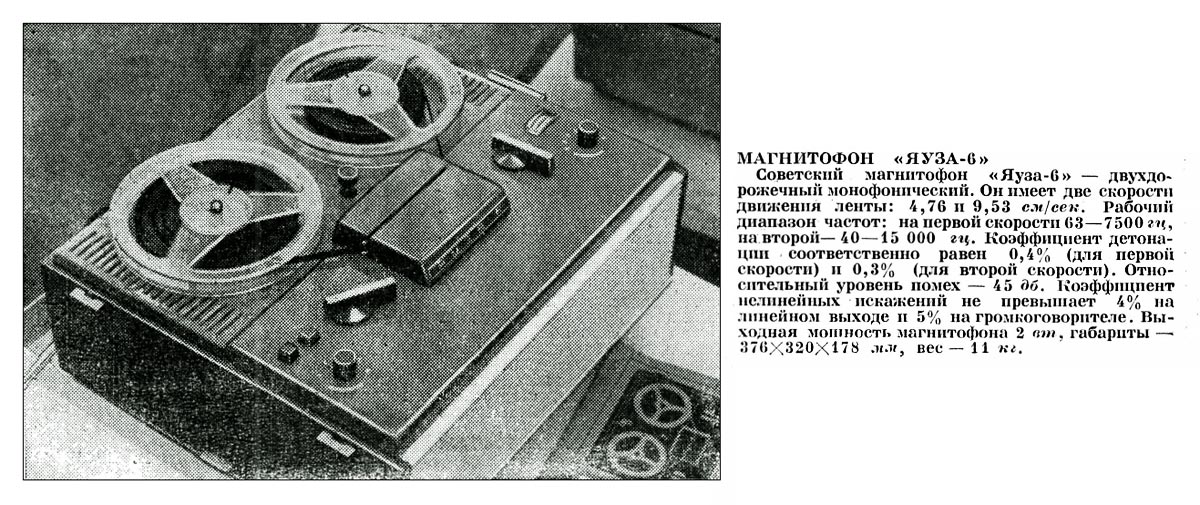

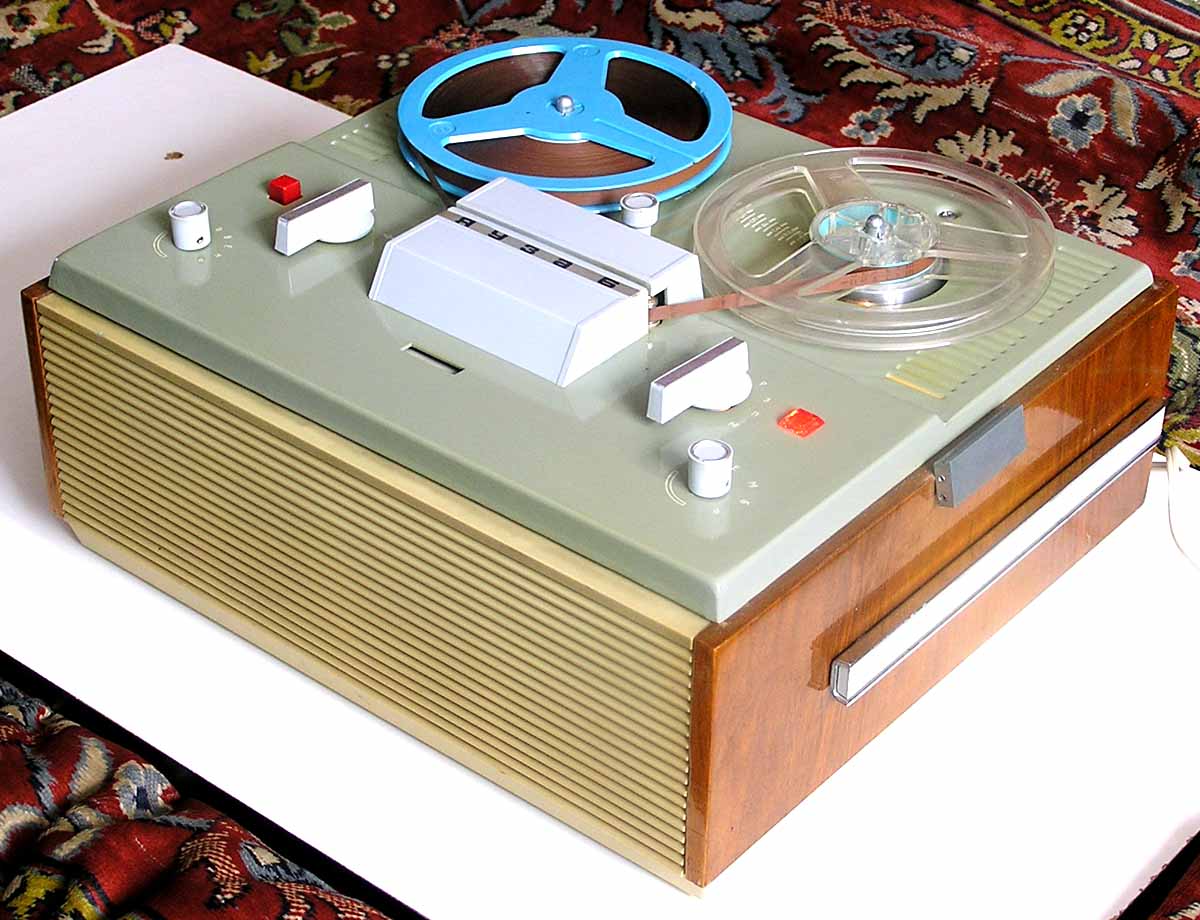

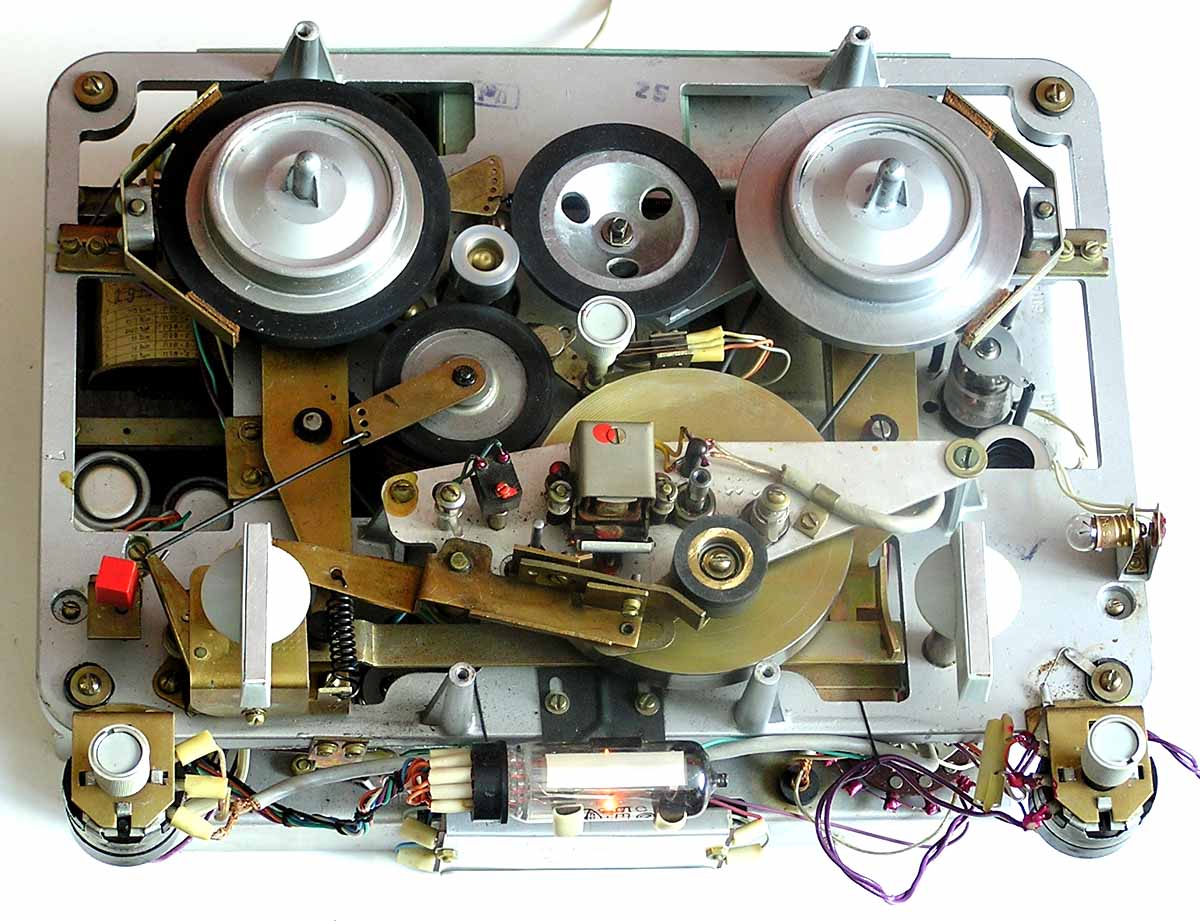

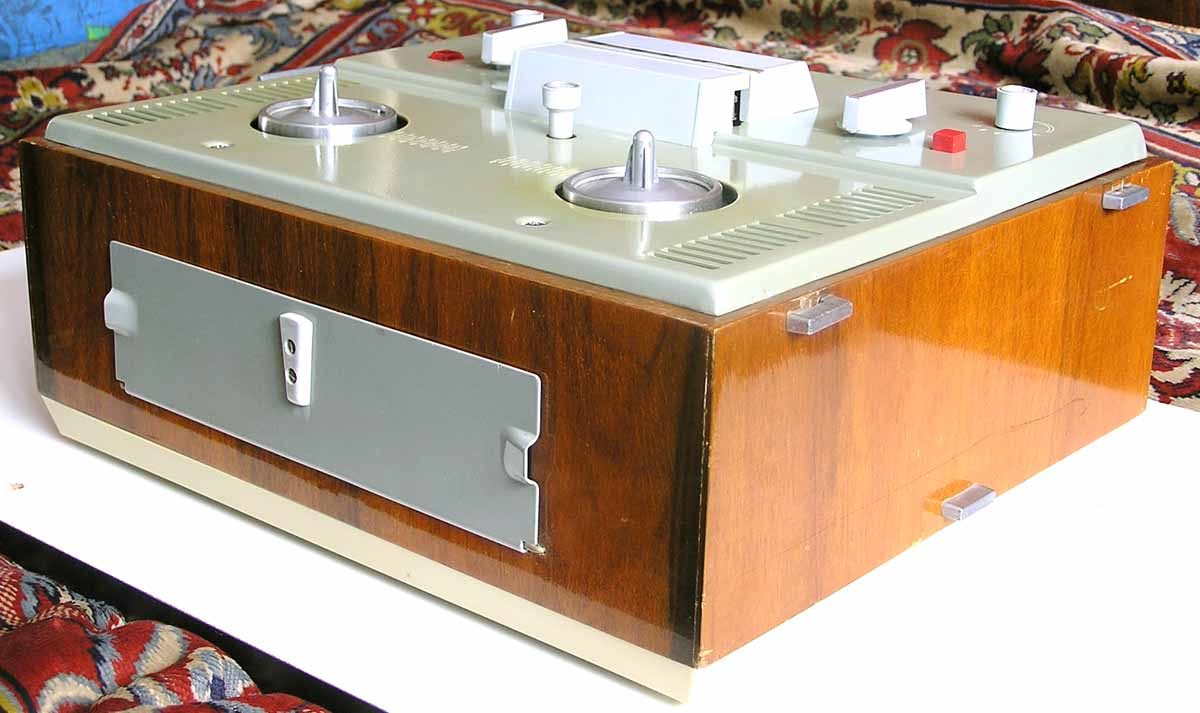

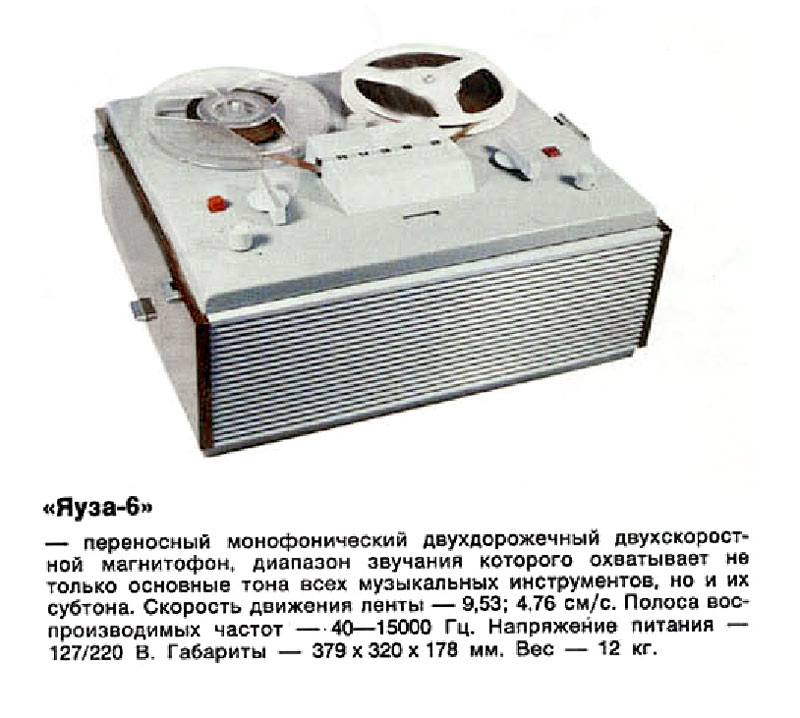

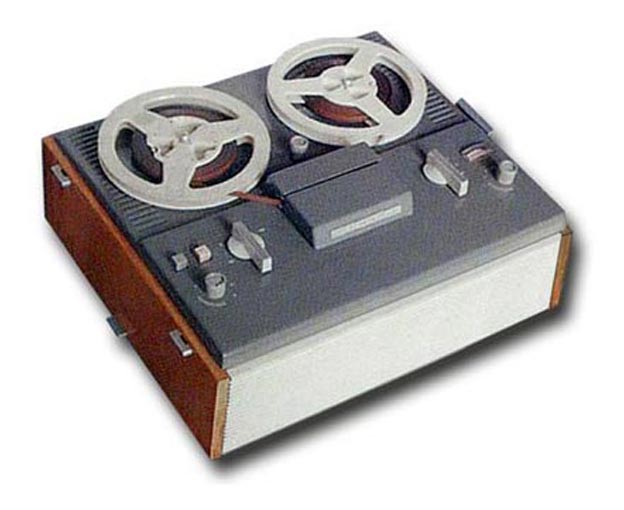

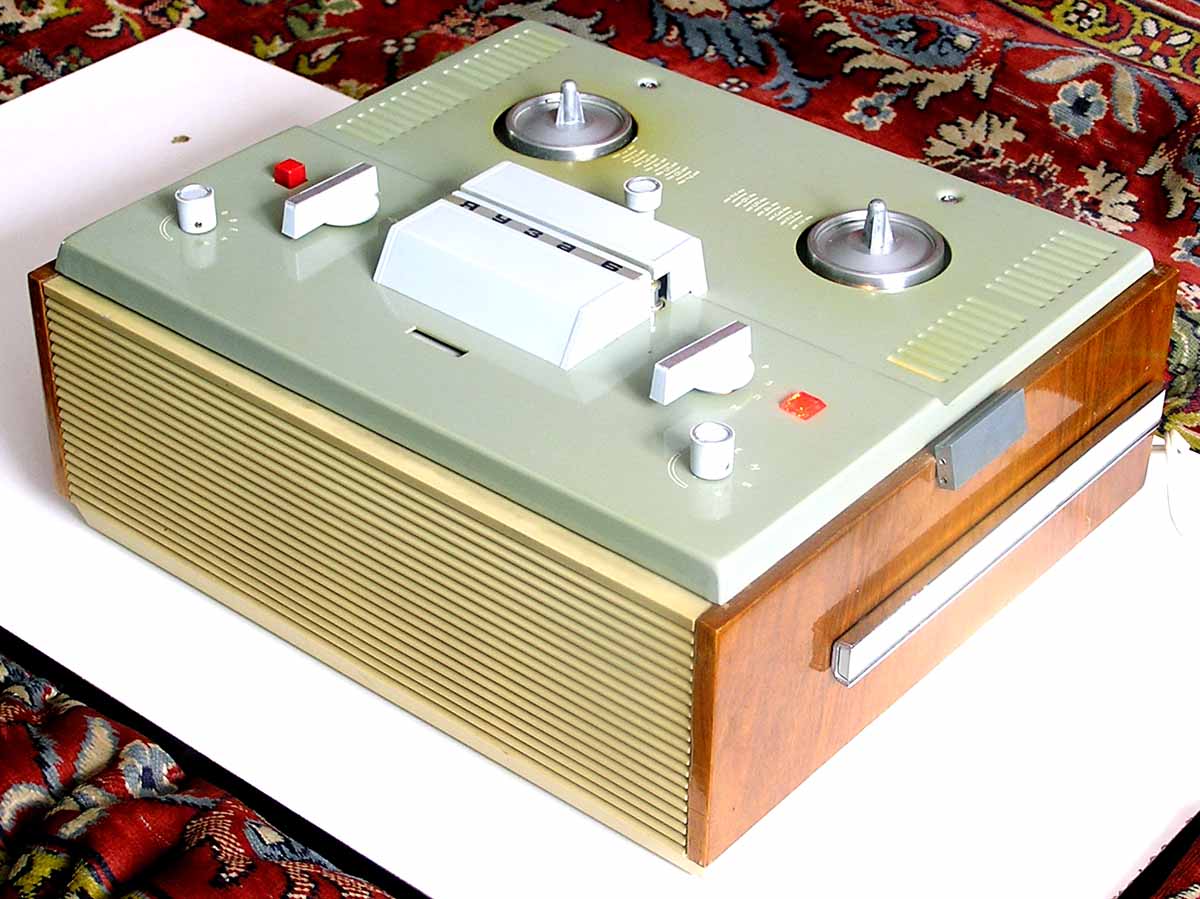

Сетевой катушечный магнитофон *Яуза-6* с осени 1967 года выпускал Московский электромеханический завод № 1. **Яуза-6** - двухдорожечный аппарат второго класса на 4-х лампах. Скорости движения ленты: 4,76; 9,53 см/сек. ЛПМ работает с двигателем АД-5 и рассчитан для работы с магнитными лентами типа 6, 9 и 10. Время перемотки ленты с катушки на катушку 130 секунд. Рабочий диапазон частот на меньшей скорости - 63...7500 Гц, на большей скорости - 40...15000 Гц. Индикатором записи служит стрелочный микроамперметр М-476. Коэффициент детонации 0,4 % для меньшей скорости и 0,3 % для большей скорости. Относительный уровень помех в канале З/В - 45 дБ. КНИ 4 % на ЛВ и 5 % на громкоговорителях. Номинальная выходная мощность 2 В.  Потребляемая мощность 80 Вт. Габариты модели 376х320х178 мм, масса 11 кг. Магнитофон модернизировали несколько раз. Изменения сводились к совершенствованию схемотехники. Заменён индикатор уровня записи со стрелочного на лампу 6Е3П, которая перенесена в центр фальшпанели. Изменена коммутация и введены цепи коррекции сигнала. Разработали магнитофон и модернизации инж. М.Ганзбург, Б.Курпик, В.Тальянцев. Массовый выпуск магнитофона начался с 1968 года.
