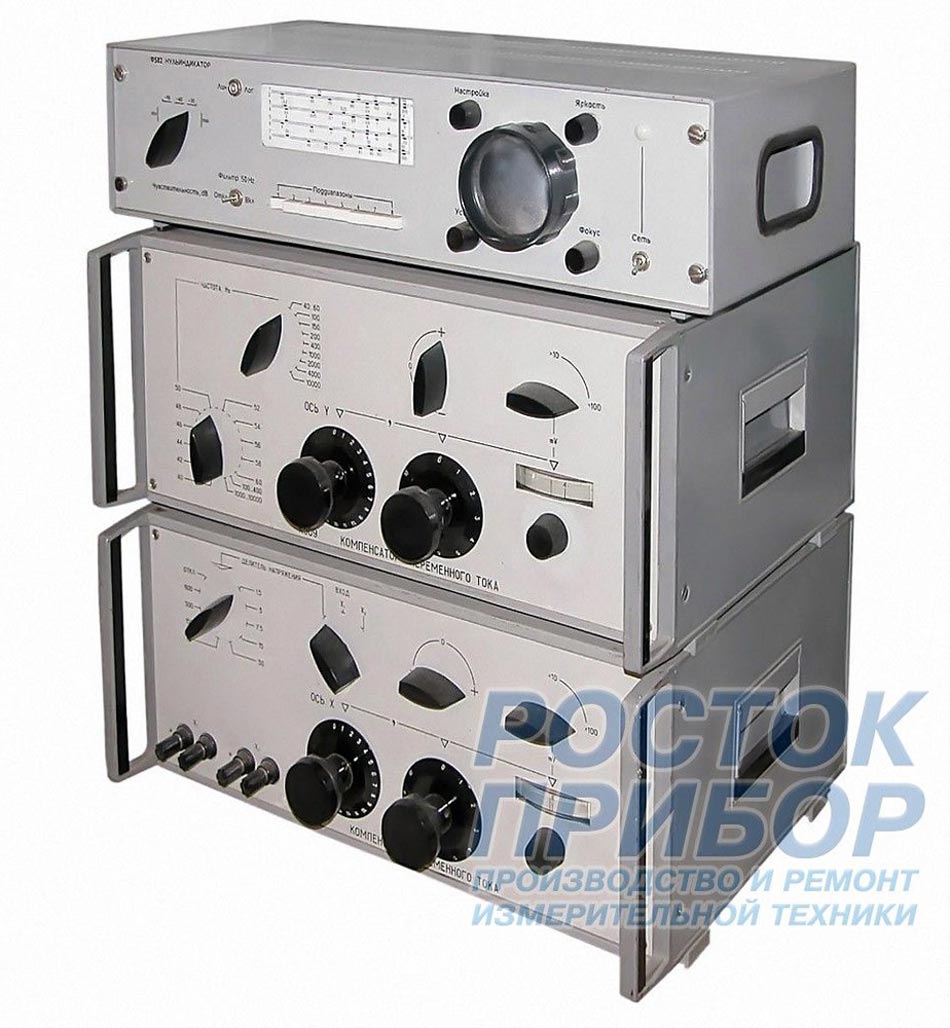

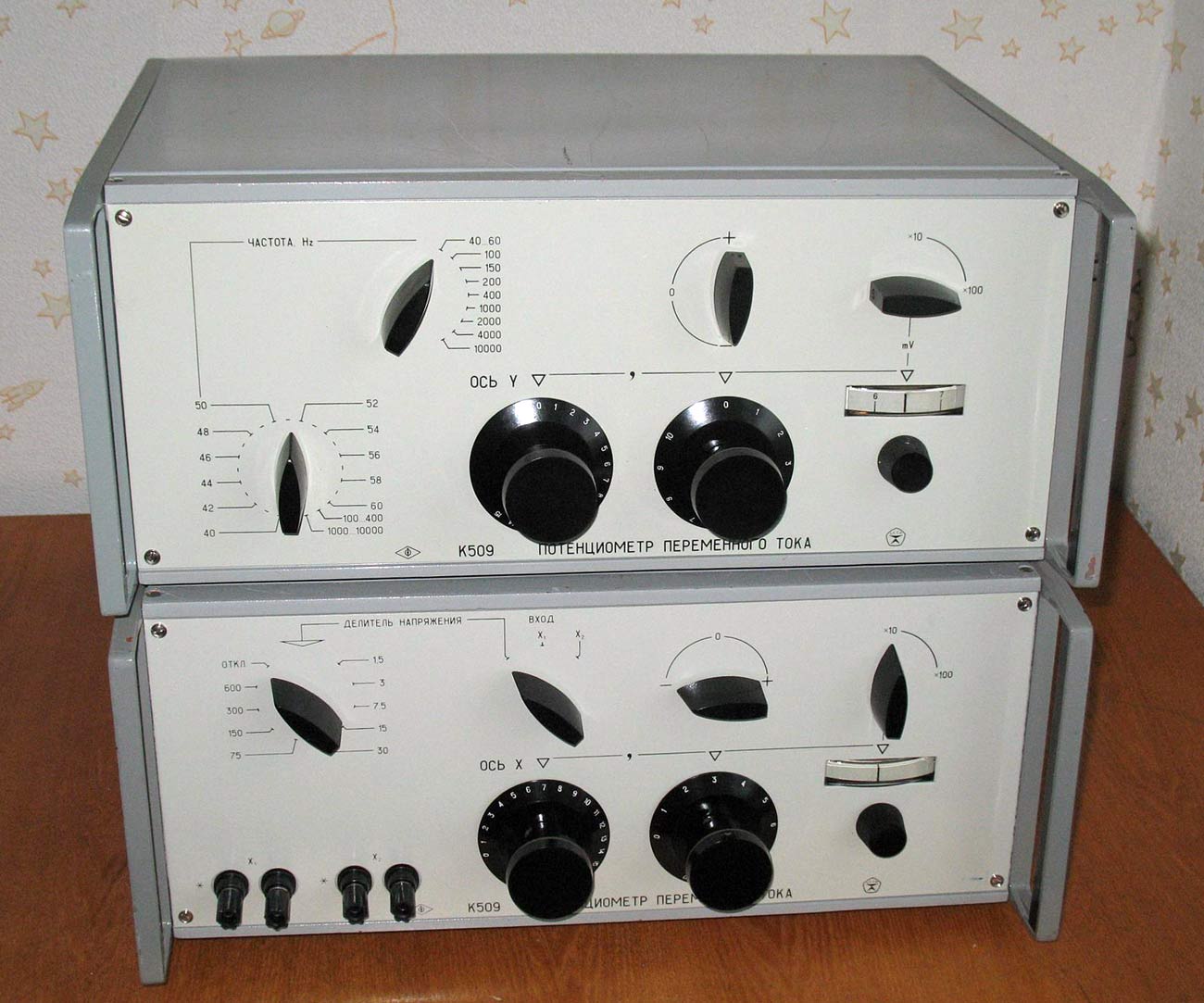

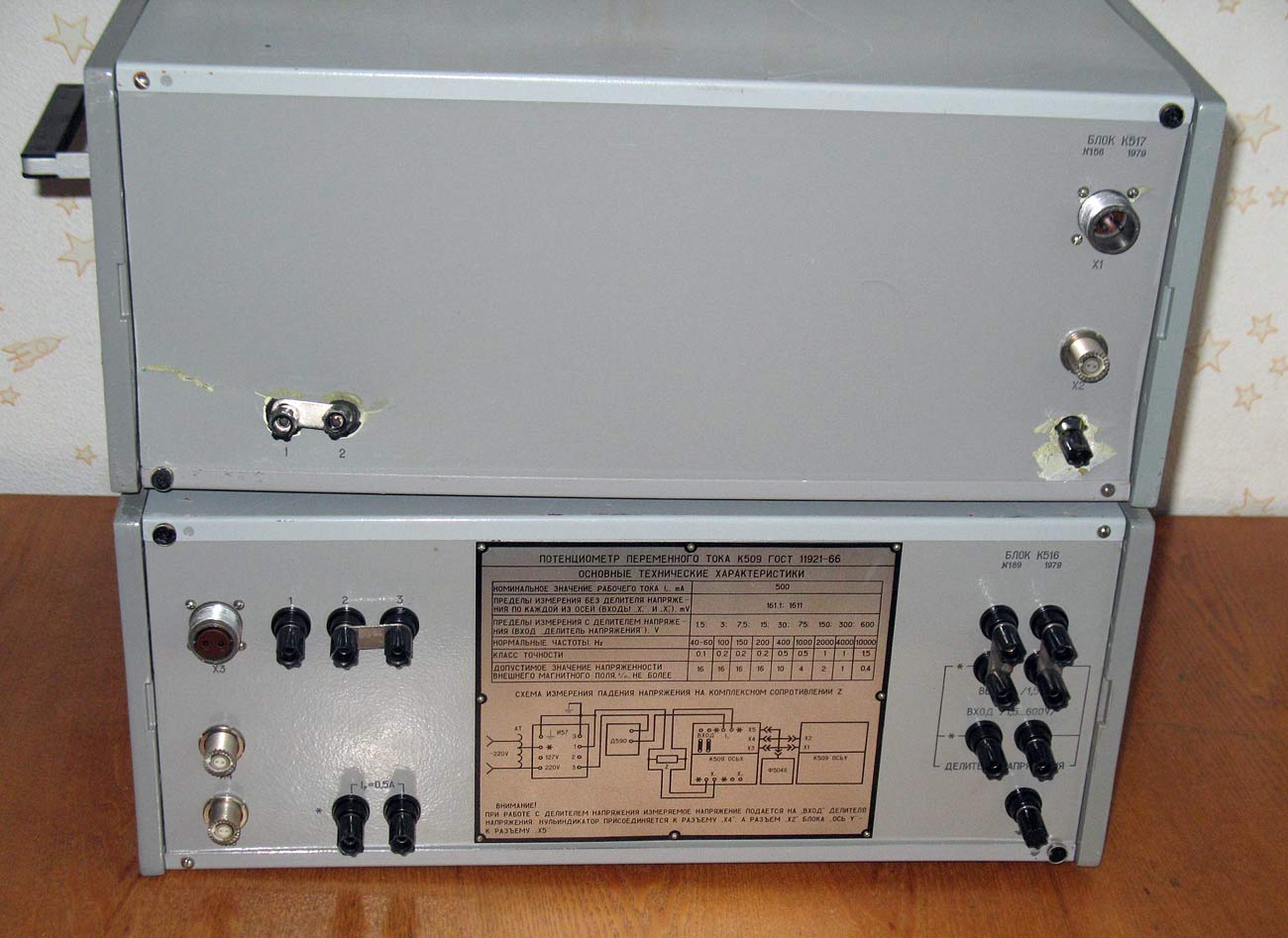

Компенсатор переменного тока *К-509* выпускался с 1978 года. Предназначен для измерения ортогональных состаляющих параметров линейных электрических цепей при частотах от 40 до 10000 Гц путем сравнения напряжений на элементах этих цепей с компенсирующим напряжением, вырабатываемым синфазной и квадратурной измерительными цепями компенсатора. Pначение рабочего тока 0,5 А и соответствующие ему конечные значения пределов компенсирующего напряжения каждой измерительной цепи 161,1 и 1611 мВ. Нормальные значения входных напряжений делителя напряжения 1,5; 3; 7,5; 15; 30; 75; 150; 300; 600 В, номинальное значение тока делителя 1,5 мА. Нормальные значения частот рабочего тока: 40; 41; 42; 43; 44; 45; 46; 47; 48; 49; 50; 51; 52; 53; 54; 55; 56; 57; 58; 59; 60; 100; 150; 200; 400; 1000; 2000; 4000; 10000 Гц. Примечание. На частотах от 100 до 10000 Гц следует использовать нульиндикатор, делитель напряжения и амперметр, соответствующие требуемому частотному диапазону и не входящие в комплект поставки. Габаритные размеры каждого из измерительных блоков К516 и К517 и не превышает 490х386х 210 мм, трансформатора И57 120х230х190 мм. Масса блока синфазной цепи К516 12 кг, блока квадратурной цепи К517 14 кг, трансформатора И57 6 кг.
