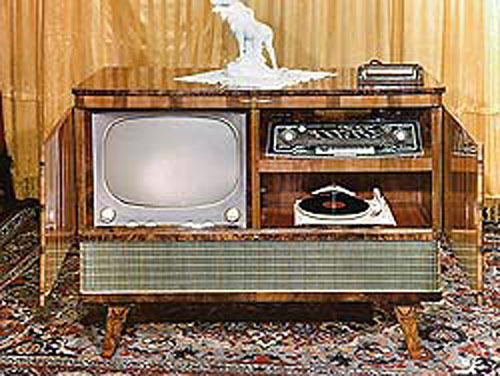

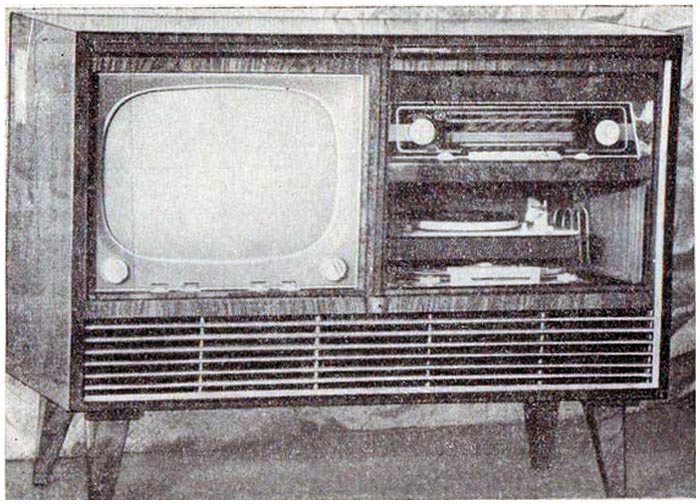

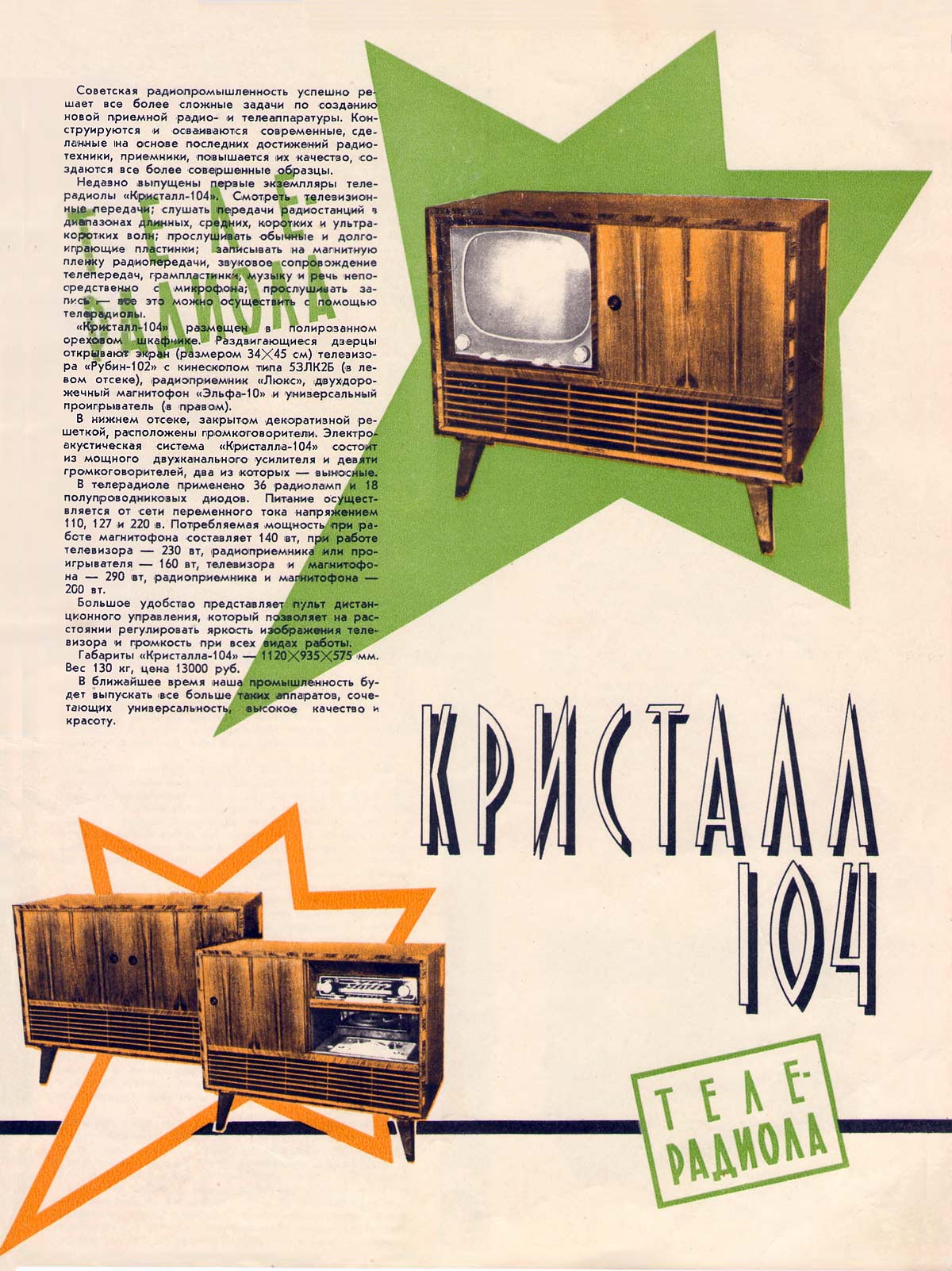

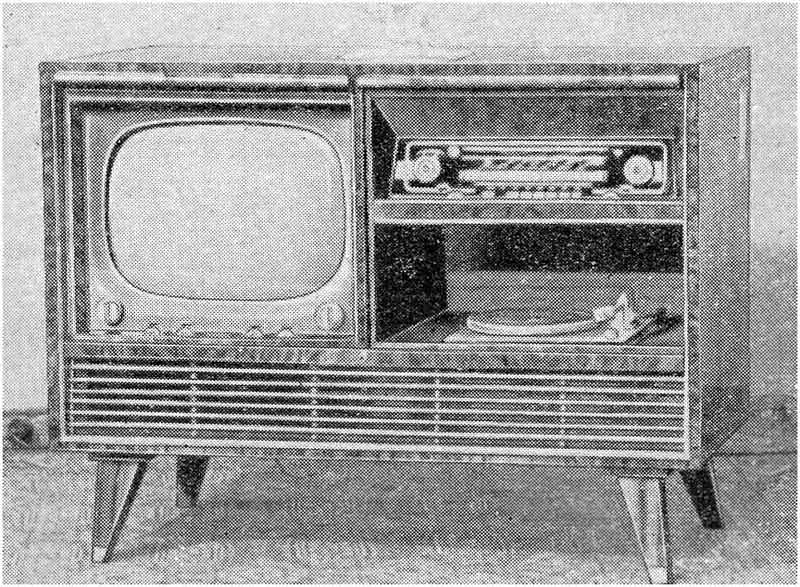

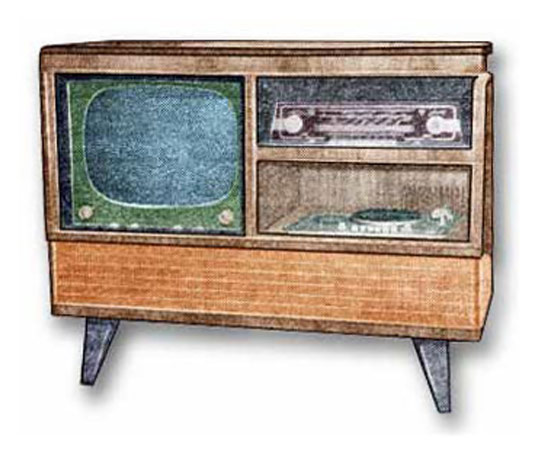

Комбинированная установка *Кристалл-103* с осени 1958 года выпускалась Московским телевизионным заводом. Она совмещала в себе телевизор **Рубин-102**; радиоприёмник **Люкс** и магнитофон с универсальным ЭПУ - **Яуза**. Выпущено было 120 установок, в их числе 82 установки именовалась уже как **Кристалл-104**. С весны 1959 года завод выпустил 280 установок **Кристалл-104** с ЭПУ, но без магнитофона, причём в некоторых установках ставили электропроигрыватель с автоматической сменой грампластинок. Установка получила более современное оформление. Описанные установки имели по 17 радиоламп и 11 диодов. В их АС применено по 4 громкоговорителя. Номинальная выходная мощность 3 Вт. Диапазон воспроизводимых частот при приёме ЧМ 60...12000 Гц, АМ 80...4000 Гц, ТВ - 80...10000 Гц, при работе ЭПУ 100...7000 Гц, магнитофона 70...7000 Гц. С весны 1959 года так же была выпущена партия из 180 установок **Кристалл-104** в которых были установлен новый телевизор, а кроме ЭПУ и двухдорожечный магнитофон **Элфа-10**. Вот как был описан выставочный (на ВДНХ) образец комбинированной установки **Кристалл-104** выпуска 1959 года. Установка **Кристалл-104** относится к телерадиолам высокого класса и имеет мебельное оформление. Установка содержит телевизор, радиоприёмник, электропроигрыватель и магнитофон. В верхней левой части футляра установки расположен телевизор типа **Алмаз-102** с кинескопом 53ЛК2Б и размером изображения 340х450 мм. В верхней правой части футляра установлен всеволновый радиоприёмник высшего класса **Люкс**. Под приёмником расположен универсальный проигрыватель, который при пользовании несколько опускается вниз и выдвигается вперед. Ниже электропроигрывателя размещен магнитофон типа **Эльфа-10**. В нижнем отсеке, закрытом декоративной решеткой расположены НЧ и ВЧ громкоговорители и мощный двухканальный, раздельный по частотам усилитель. В партии установок футляр имел две раздвижные дверцы, прикрывающие лицевую часть устройства. Сдвинув одну такую дверцу в сторону другой можно было открыть доступ к телевизору или к приёмнику, магнитофону и проигрывателю. Мощный УНЧ с широкополосной АС был общим для телевизора, приёмника, проигрывателя и магнитофона. Основные ручки выведены на фасад футляра, вспомогательные расположены на задней его стенке. Магнитофон **Эльфа-10** предназначен для двухдорожечной записи со скоростью 19 см/сек. Длительность работы магнитофона с кассетой, заполненной магнитной лентой равна одному часу при двухдорожечном использовании. Полоса записываемых и воспроизводимых частот 50...10000 Гц. Переход с одной дорожки на другую осуществляется перестановкой кассеты с левой стороны на правую. Контроль уровня записи осуществляется оптическим индикатором. Регулировка тембра производится только в области ВЧ. Магнитофон комплектуется динамическим микрофоном **МД-41** и тремя кассетами, две из них заполнены ферромагнитной лентой типа 2. Электропроигрыватель универсальный с автостопом, предназначен для проигрывания обычных и долгоиграющих пластинок. Пьезоэлектрический звукосниматель ЗПУ-М с корундовой иглой имеет АЧХ от 70 до 10000 Гц. Звуковое давление развиваемое акустическим агрегатом 20 бар. Полоса воспроизводимых частот 50...12000 Гц. КНИ не превышает: на средних частотах 7%, на высоких 5%. Питается установка от сети переменного тока, частотой 50 Гц и напряжением 110, 127 или 220 в. Потребляемая от сети мощность при работе телевизора 230 Вт; телевизора и магнитофона 280 Вт; приёмника и магнитофона 200 Вт; приёмника или ЭПУ - 160 Вт; магнитофона 140 Вт. Все описанные установки выпускались либо с дверками, закрывающие переднюю часть аппарата, либо без дверок, либо с одной деревянной шторкой, закрывающей нерабочую часть установки. В кинокомедии **Кавказская пленница** как раз показана описанная комбинированная установка **Кристалл-104** выпуска 1959 г., в сцене на даче т. Саахова, где Г. Вицин, Ю. Никулин с Н. Варлей исполняют кавказский танец. В кадре хорошо видна деревянная шторка, закрывающая неработающий телевизор.

Галерея
