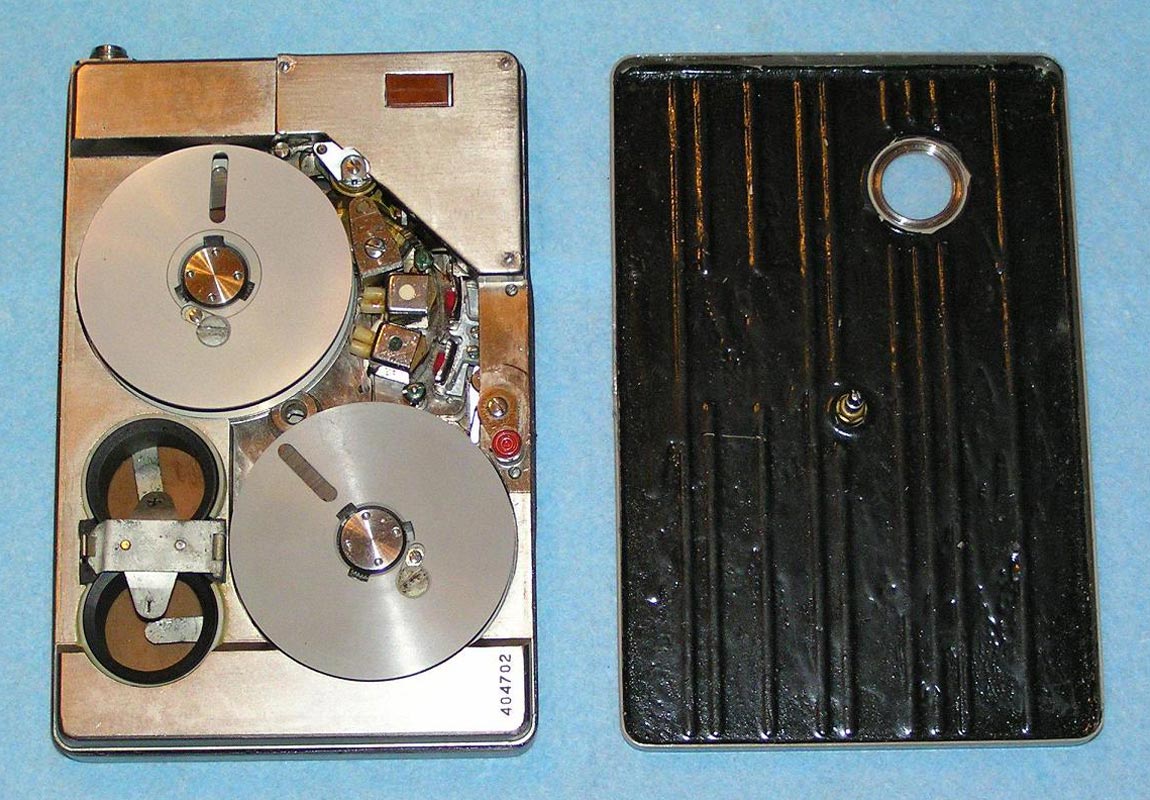

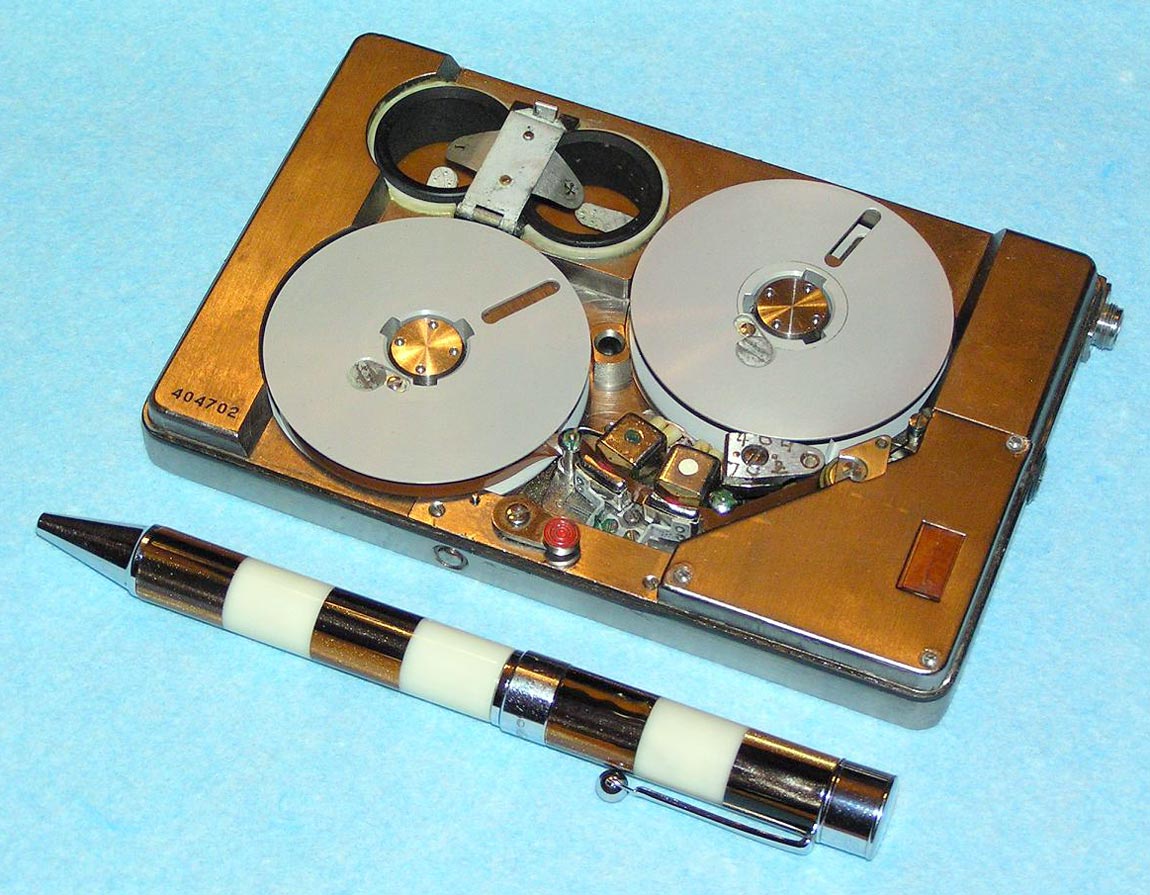

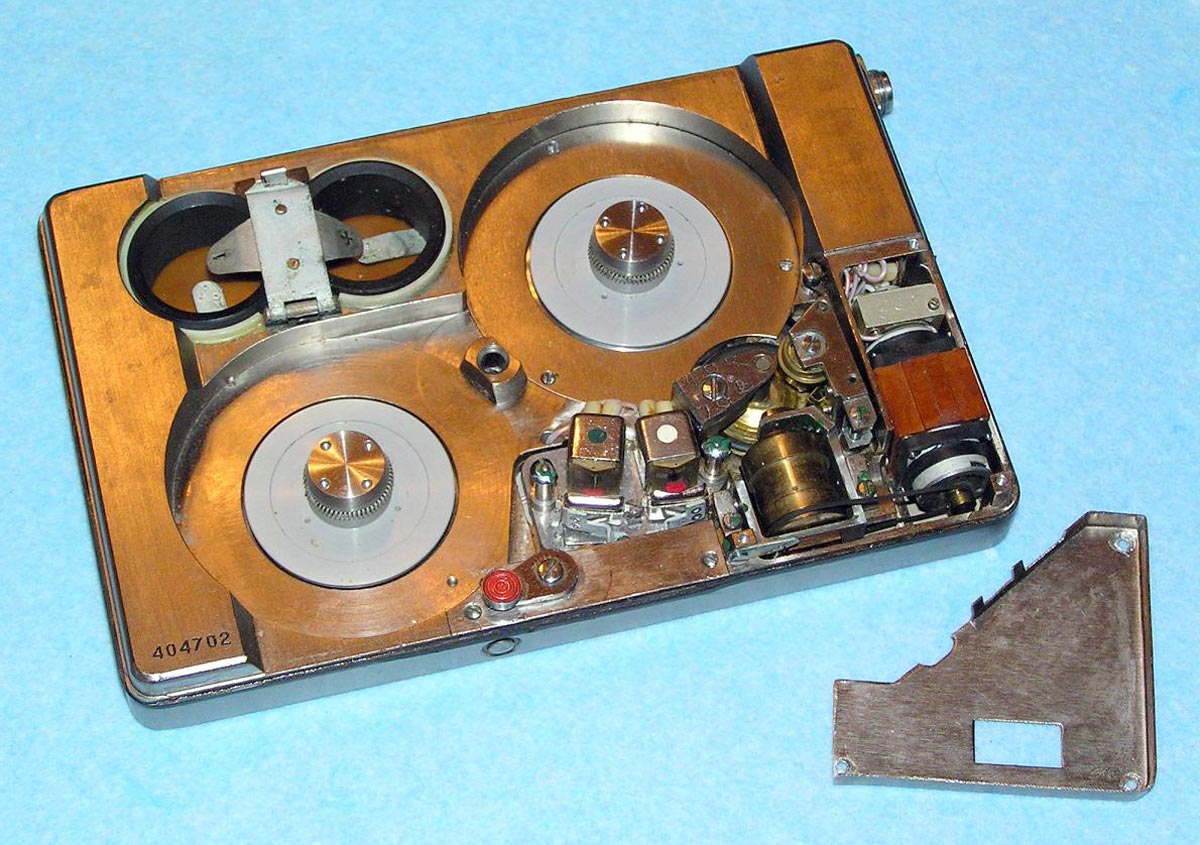

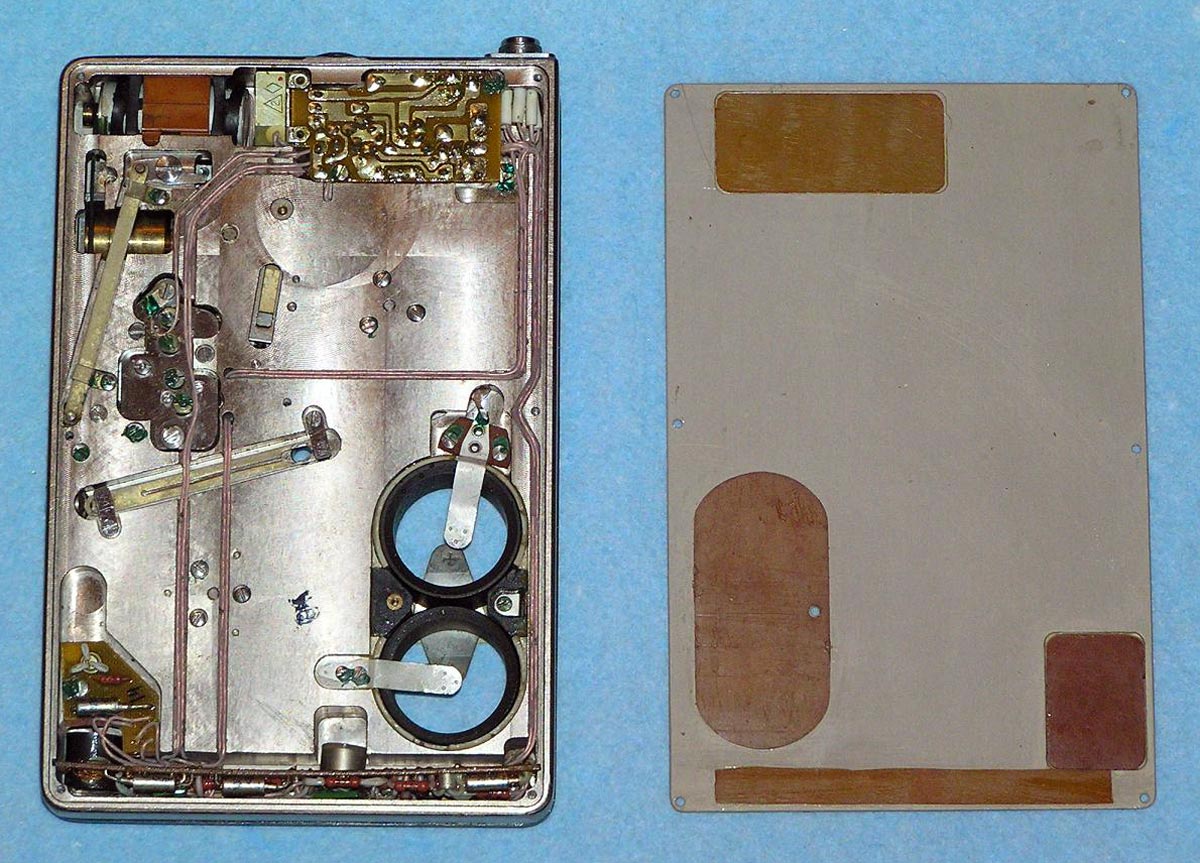

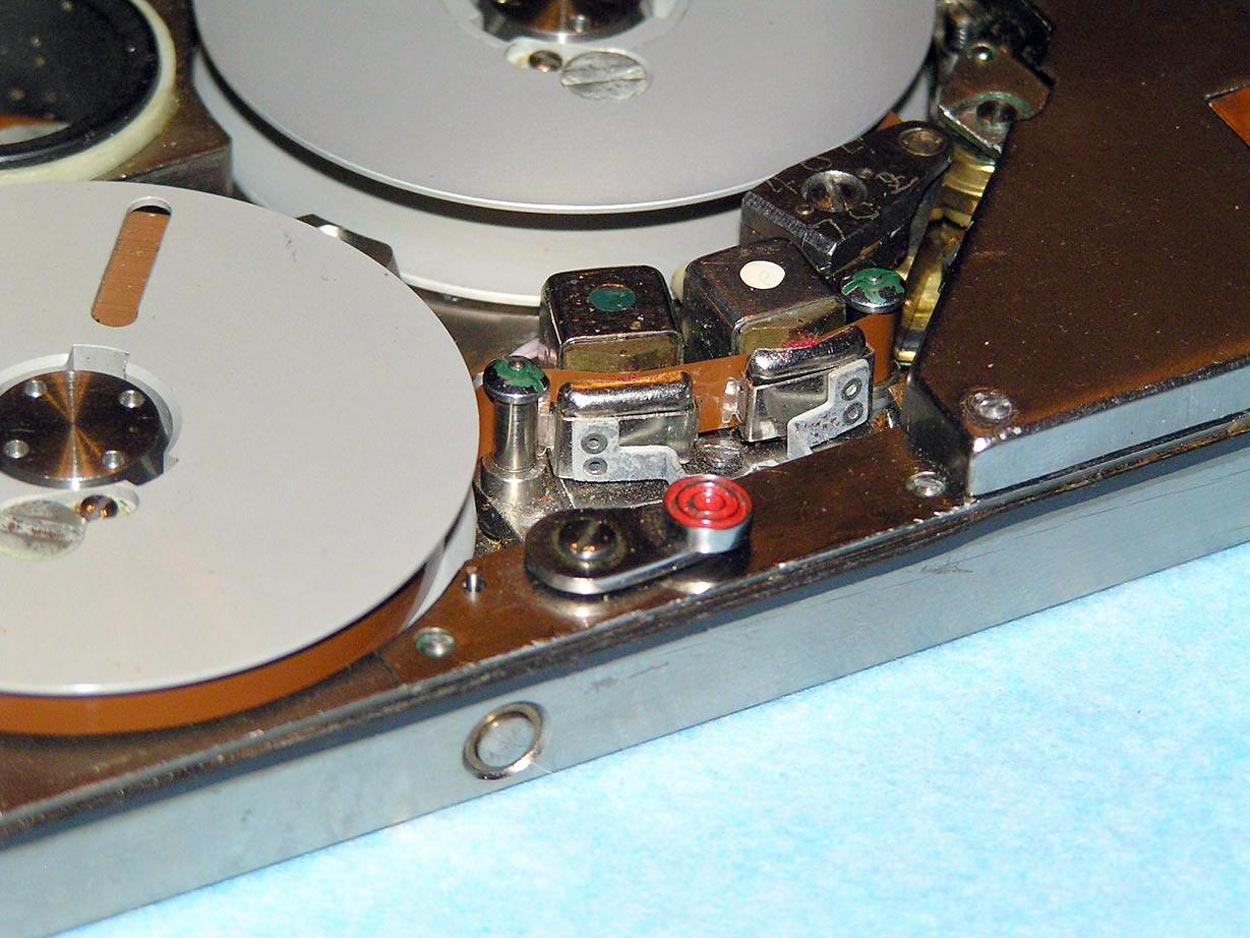

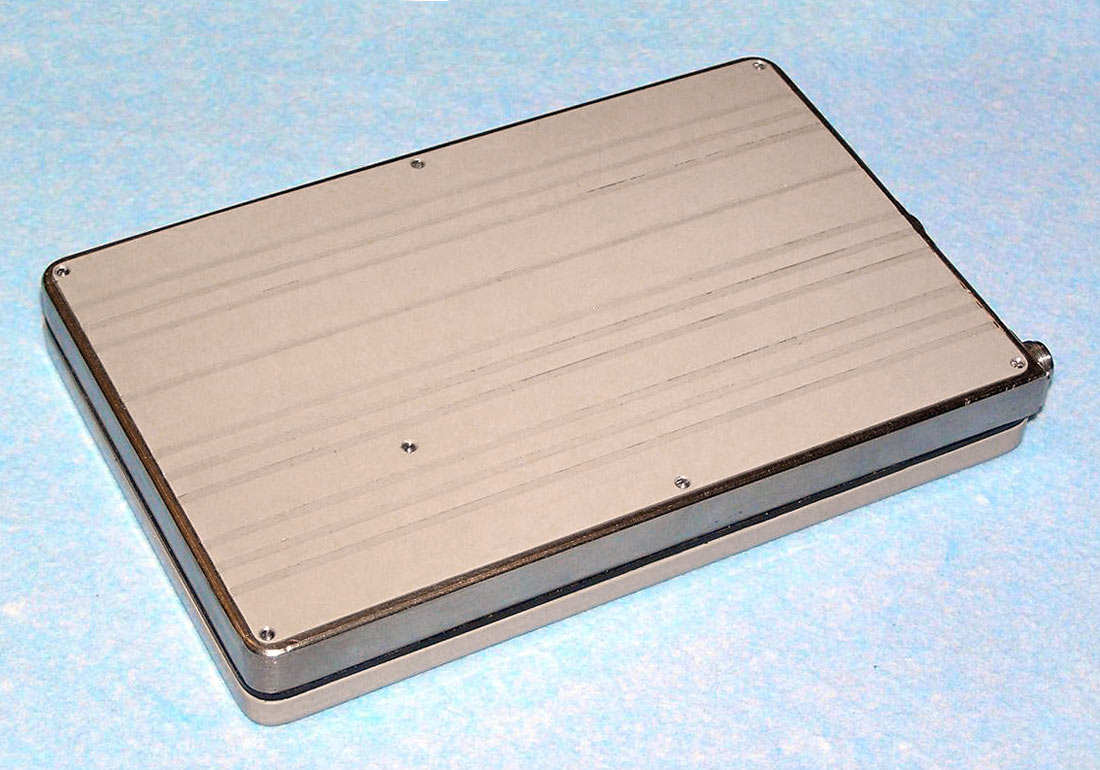

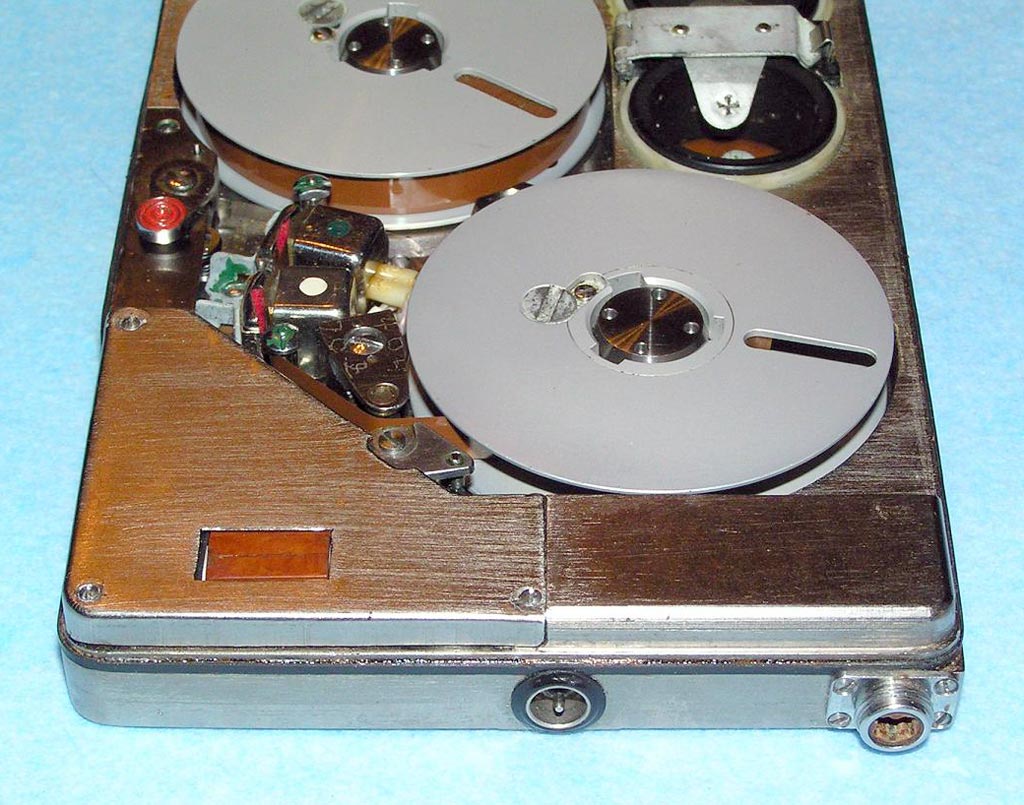

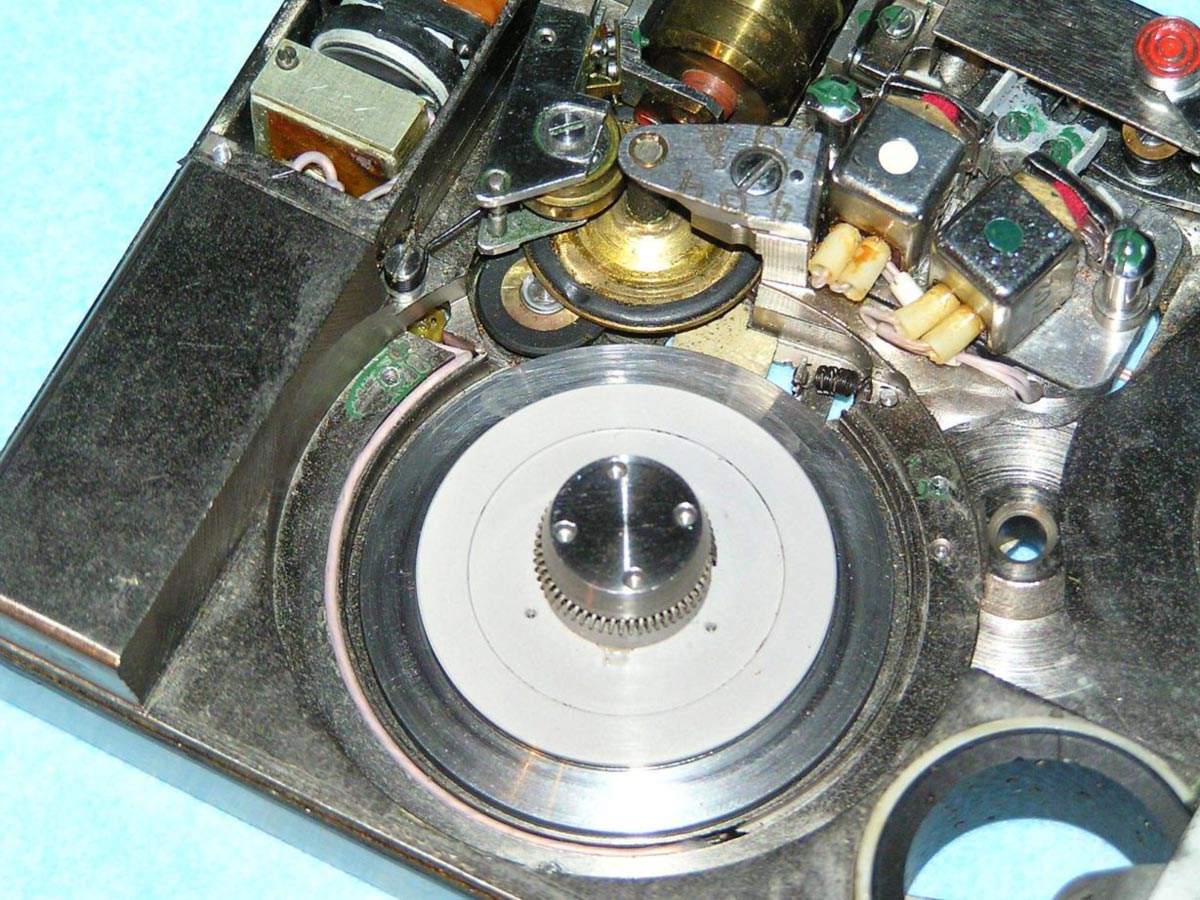

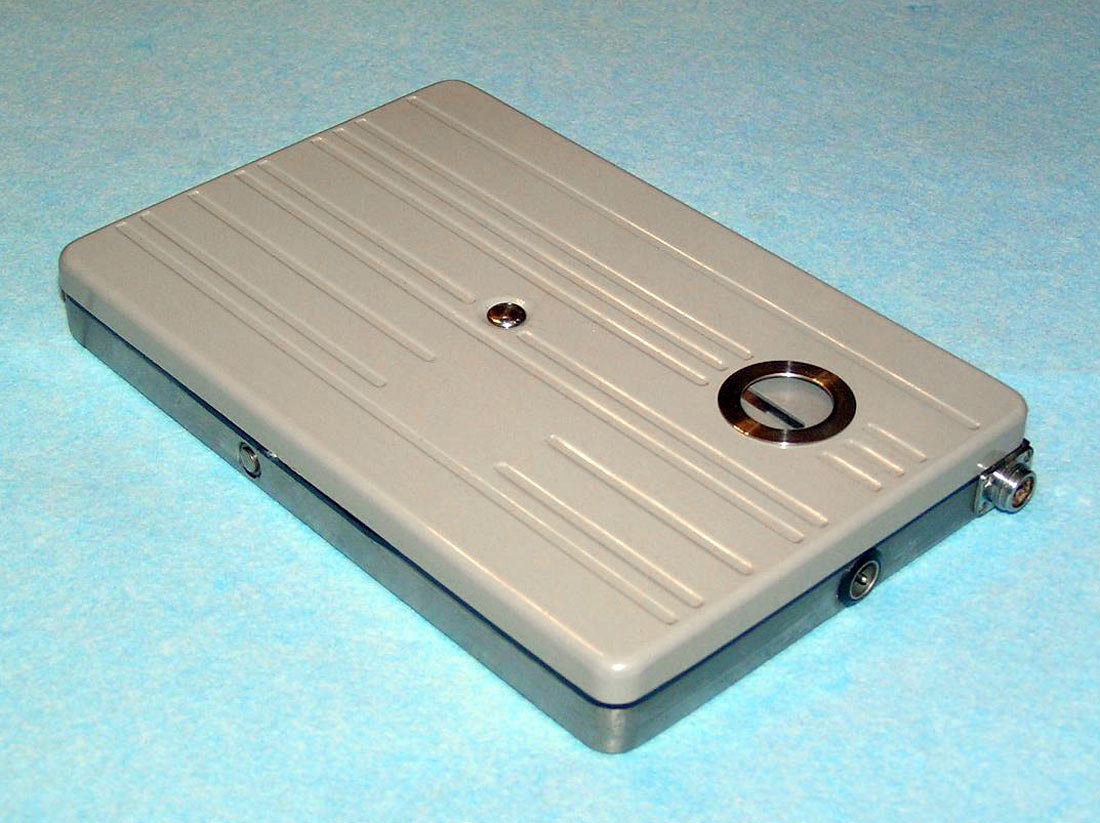

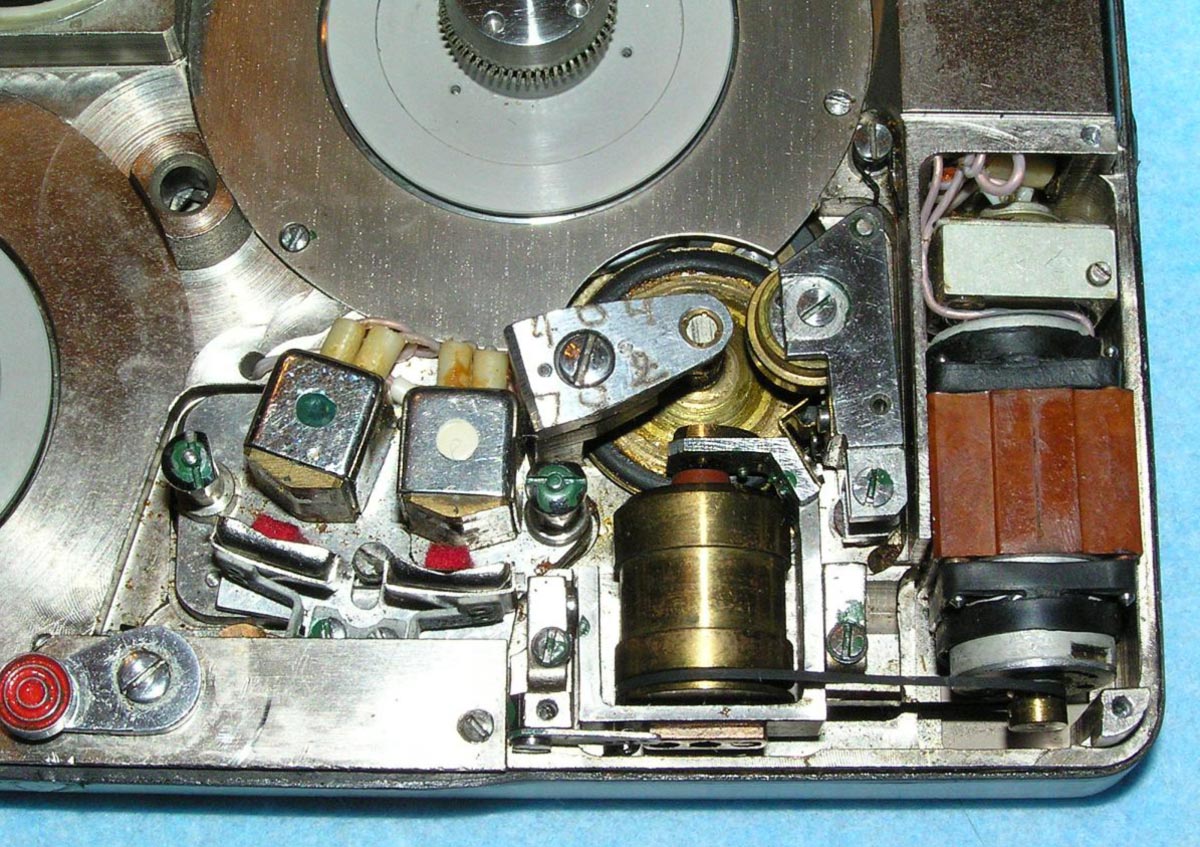

Специальный диктофон *Летучая мышь* выпускался Киевским НИИ МАРС (быв. им. Мануильского) с 1971 года. На сайте http://vintage-technics.ru/ откуда фотографии и информации диктофон именуется как *Шпионский*, тоесть без названия. Один из моих знакомых сразу назвал его *Летучая мышь*, так как в юности, а точнее в январе 1972 года видел такой диктофон в работе. Возможно это не так, но пусть будет *Летучая мышь*. Вот описание автора сайта откуда фото и инфо: Диктофон имеет размеры 138х90х17 мм и весит 380 гр. Конструктивно аппарат выполнен, как военный прибор. Корпус – шасси выфрезерован из цельного блока какого-то сплава, возможно титанового. Верхняя и нижняя крышки алюминиевые. В верхней крышке имеется круглое окошко для визуального контроля вращения приёмной катушки. Посередине крышки находится её фиксатор. Чтобы открыть крышку надо нажать на кнопку сбоку. При этом фиксатор освобождается, и крышка легко снимается. Скорость движения ленты стабилизирована, имеется тонвал и тонролик. Однако, в данной конструкции резиновое покрытие имеет тонвал, а не тонролик, как принято повсеместно. Правильнее будет сказать, что я получил этот диктофон в такой компоновке, но это не значит, что так было. Вероятно это результат ремонта, модернизации. В дальнейшем я переделал всё по классической схеме с тонвалом без резинового покрытия. Только в таком виде удалось добиться приемлимой равномерности движения ленты. Однако фотографии я переделывать не стал и тонролик на них обрезинен. Миниатюрный двигатель расположен горизонтально и движение от него на маховик передается с помощью пассика. Прижимы ленты с фетровыми накладками и латунный тонролик подводятся при повороте рычажка с красной круглой ручкой. При этом коническая насадка вала маховика прижимается к обрезиненному ролику тонвала, который через промежуточный обрезиненный ролик соединяется с узлом подмотки. В целом конструкция выглядит хорошо продуманной, и изготовлена на высоком технологическом уровне. Качество изготовления всех деталей, даже самых незначительных, очень высокое. Имеется автостоп. Для его срабатывания используется одна из направляющих стоек, расположенная рядом с маховиком. Эта стойка изолирована от корпуса, и замыкается на него металлической лентой, вклеенной на обоих концах намотки катушек. При этом схема управления отключает питание устройства. В диктофоне используется магнитная лента стандартной ширины 6,35 мм на металлических катушках диаметром 53 мм. В зависимости от толщины пленки, на катушку можно сделать 1...2 часа записи (на одну дорожку). После этого катушки можно перевернуть, и продолжить запись на вторую дорожку. Для фиксации катушек на подкассетниках имеются круглые витые пружины, а в самих катушках соответствующие им канавки. В комплекте к катушкам имеются пластмассовые адаптеры для прослушивания записей на обычном магнитофоне. Перемотка в диктофоне не предусмотрена, но для ее осуществления имеется специальное приставное устройство с редуктором. Оно надевается сверху на соответствующую катушку и перемотка производится вручную с помощью вращающейся ручки. При этом направляющий штырь устройства вставляется в отверстие для фиксатора верхней крышки диктофона. Переставляя устройство нужным образом, можно осуществлять быструю перемотку ленты в обе стороны. Также в комплекте имеется простое устройство для перемотки в виде пластмассовой ручки с тремя штырьками на торце. Обе головки, универсальная и стирающая, изготовлены видимо специально для данной модели, и имеют размеры 10х10х8,5 мм. Питание диктофона 4,8 В, осуществляется от 4-х аккумуляторов типа *DEAC* или Д-0,1. Для использования аккумуляторов Д-0,1 в батарейный отсек вставляются эбонитовые адаптеры соответствующего диаметра. Ток потребления при записи 35 мА, при воспроизведении 40 мА. На торцевой стороне диктофона находятся два разъёма. Один, расположенный посередине, предназначен для подключения выносного выключателя, а второй для подключения микрофона, и внешнего усилителя воспроизведения. Разъём для подключения переключателя имеет поворотный замок, а для подключения микрофона и внешнего усилителя используется круглый пятиконтактный разъем с резьбой. Если снять нижнюю крышку, открывается доступ к внутренней разводке и платам электроники. Три платы электроники и разводка располагаются в фрезерованных канавках и пустотах монолитного корпуса. Для разводки использован провод типа МГТФ во фторопластовой изоляции. По всей видимости, рядом с разъёмами находится плата схемы управления режимами записи - воспроизведения - автостопа, и стабилизатор скорости вращения двигателя. Поскольку переключатель режимов отсутствует, схема управления переключает режимы в зависимости от того, что подключено, микрофон, или внешний усилитель воспроизведения. В противоположной стороне корпуса расположены платы усилителя записи, и генератора стирания. Все платы покрыты защитным лаком. Включение диктофона осуществляется с помощью выносного переключателя – кнопки. В комплекте имеются два таких выключателя с проводом разной длинны, и один вообще без провода, совмещенный с разъёмом. Для включения диктофона надо нажать на кнопку, а для выключения вытянуть ее обратно. Внешний усилитель воспроизведения выполнен в виде алюминиевой коробочки размером 73х36 х 16 мм, весит 50 гр и собран на 6 транзисторах. Он имеет два параллельных выходных разъёма для подключения наушников или внешних устройств. Питание на усилитель подается от диктофона, чем и объясняется то, что ток потребления при воспроизведении (40 мА) больше, чем при записи. Также в комплекте имеется устройство для быстрого размагничивания лены (всей катушки сразу), зарядное устройство для аккумуляторов, масленка, и миниатюрные пеналы с запасными винтиками и скотчем для склеивания ленты. Имеется немного металлической ленты для автостопа. Микрофоны имеют размеры 30х11 мм, и весят 25 гр. На их обратной стороне имеются булавки для крепления к одежде.

Галерея
