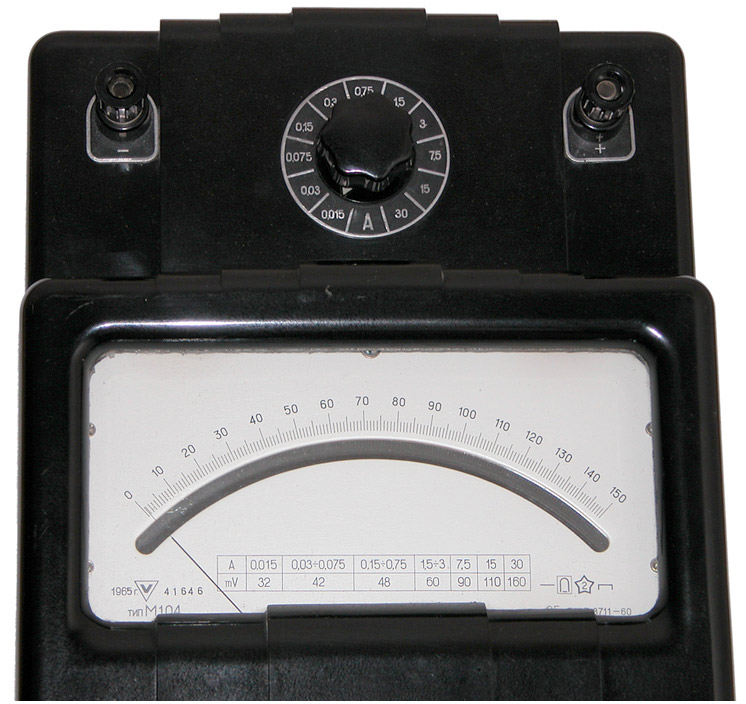

Амперметр *М-104* с начала 1954 года выпускал Ленинградский завод *Вибратор*. Амперметр типа **М104** представляет собой переносный лабораторный многопредельный прибор магнитоэлектрической системы с непосредственным отсчетом, предназначенный для измерения силы тока в цепях постоянного тока. Амперметр изготовлялся на следующие пределы измерения: 0,015 - 0,03 - 0,075 - 0,15 - 0,3 - 0,75 - 1,5 - 3 - 7,5 - 15 - 30 ампер. По классу точности приборы разделялись на М104 ( класс 0,5 ) и М104/1 ( класс 0,2 ). Погрешность, вызванная отклонением температуры от нормальной, не превышает +/- 0,2 % от верхнего предела измерения на  каждые 10 градусов. Изменение показаний прибора под влиянием внешнего магнитного поля с напряженностью 5 Э не более + / - 0,5 % от верхнего предела измерения. Падение напряжения на пределах измерения ( таблица дублируется на шкале ): 0,015 – 0,03 – 0,075 – 0,15 А - 32 - 47  мВ, 0,3 – 0,75 – 1,5 – 3 А 48 - 65 мВ, 7,5 – 15 – 30 А, 87 - 175 мВ (типовые значения на конкретных сериях приборов могут отличаться в меньшую сторону) Испытательное напряжение изоляции между токоведущими частями и корпусом – 2 кВ. Габаритные размеры 200х300х120 мм. Вес прибора  4,5 кг, вес прибора с футляром 6,1 кг. Прибор типа М104 оформлен в карболитовом пыленепроницаемом корпусе. Измерительный механизм состоит из подвижной рамки и магнитной системы. Магнитный узел состоит из двух постоянных магнитов, имеющих форму параллелепипеда отлитых из никелеалюминиевого сплава. Для регулировки тока потребления механизм снабжен двумя магнитными шунтами. Шкала прибора зеркальная, разделенная на 150 делений длиной 140 мм. Стрелка стеклянная. Успокоение прибора (2 сек) электромагнитное. Приборы снабжались футлярами, представлявшими собой коленкоровый чемодан с ручкой переноски и замками, оклееный красным бархатом. В комплекте футляр. Цена **М-104** 1225 руб на 1954 год.
