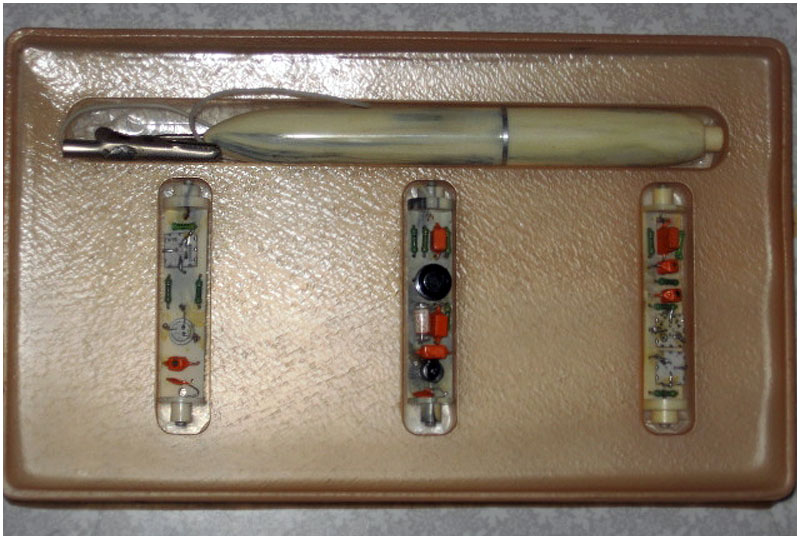

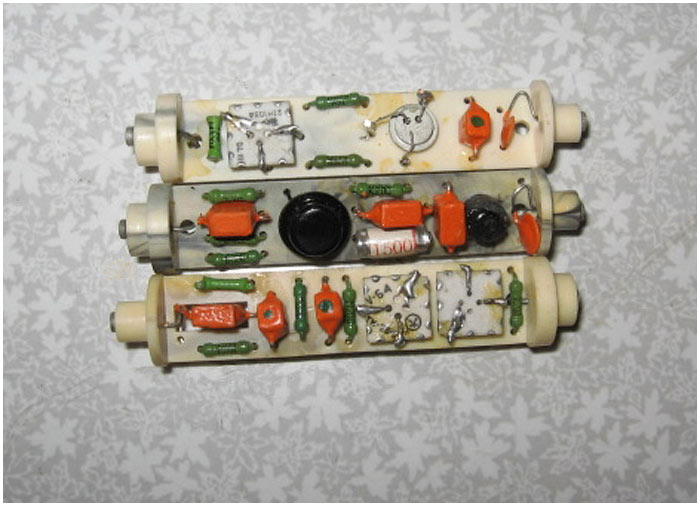

Универсальный генератор *МГР-1* выпускался с начала 1972 года экспериментальным заводом в Ленинграде. Универсальный генератор **МГР-1** предназначен для проверки разных высокочастотных и низкочастотных радиотехнических цепей бытовой аппаратуры (радиоприёмники, телевизоры, магнитофоны и др. Напряжение питания генератора - 1,5 В. Генератор прямоугольных импульсов, плата № 1 имеет частоту следования 1000 Гц и амплитуду 0,5 В. Генератор синосуидальных колебаний низкой частоты, плата № 2 имеет частоту колебаний 1000 Гц и амплитуду 0,2 В. Генератор синосуидальных колебаний высокой частоты, плата № 3 имеет частоту ВЧ генерации 465 кГц, амплитуду 0,1 В. Потребляемый прибором ток 5 мА.
