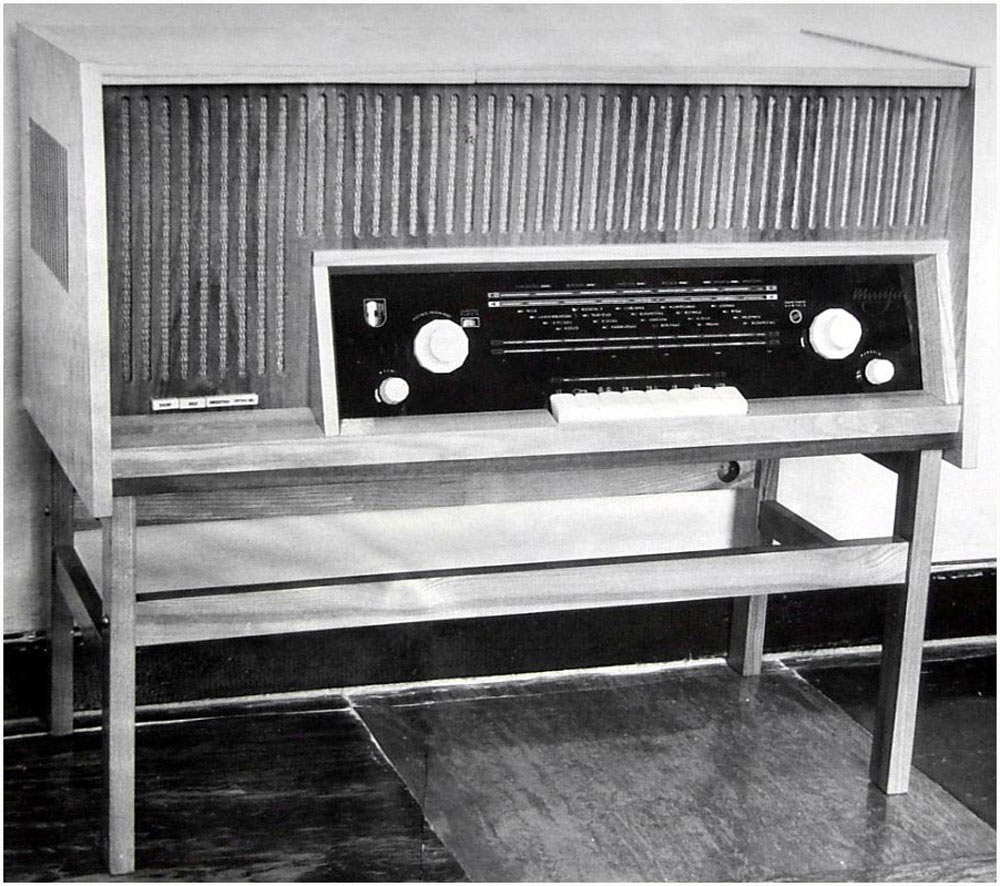

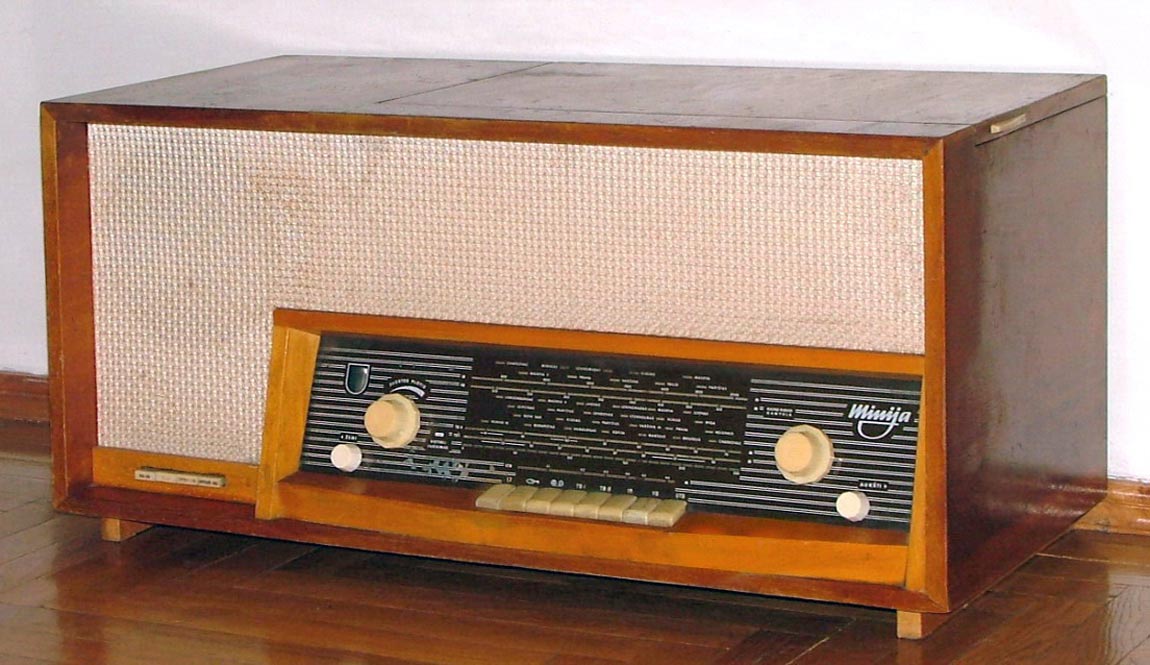

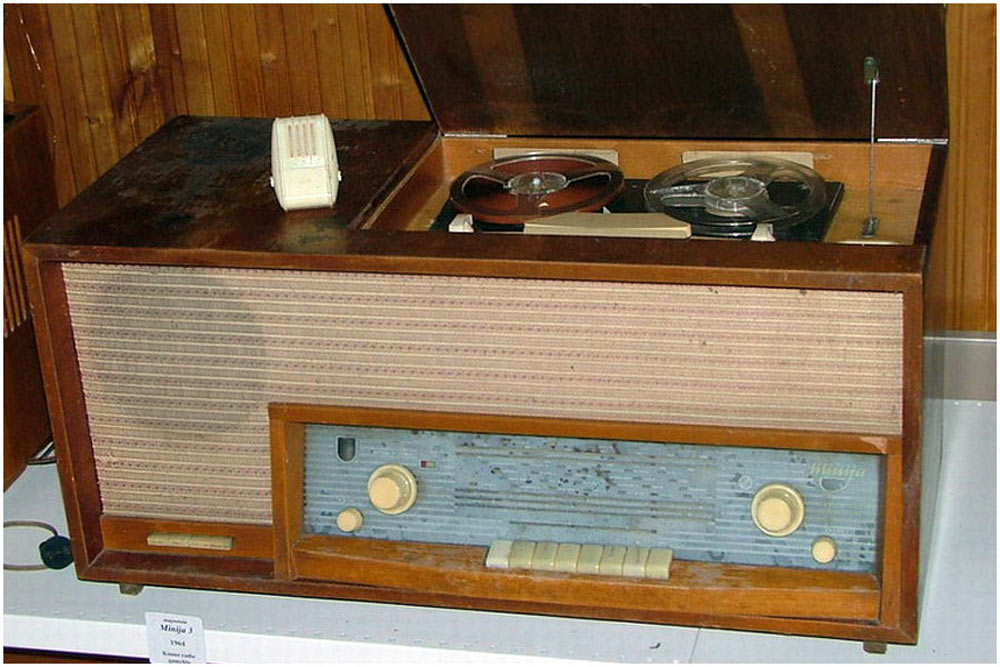

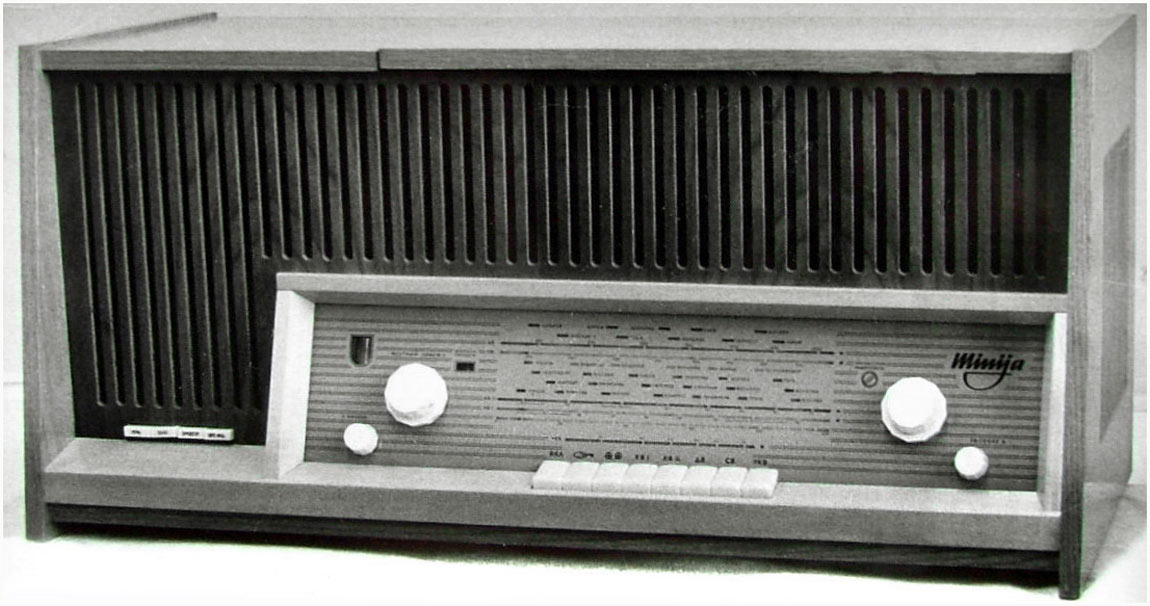

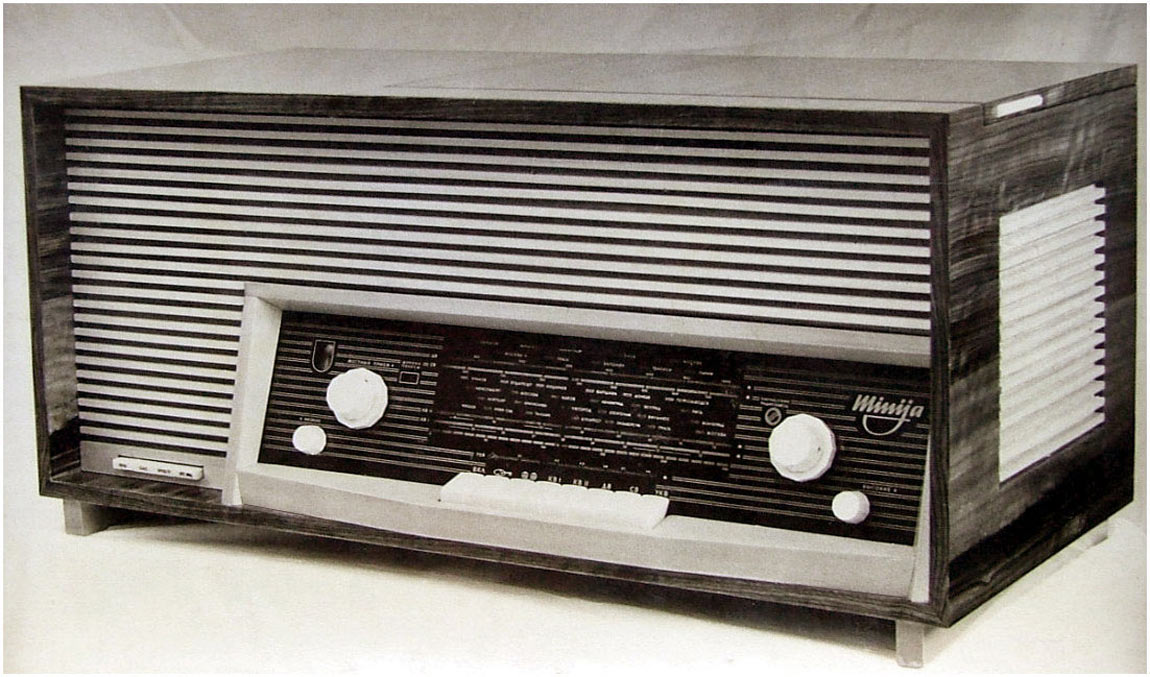

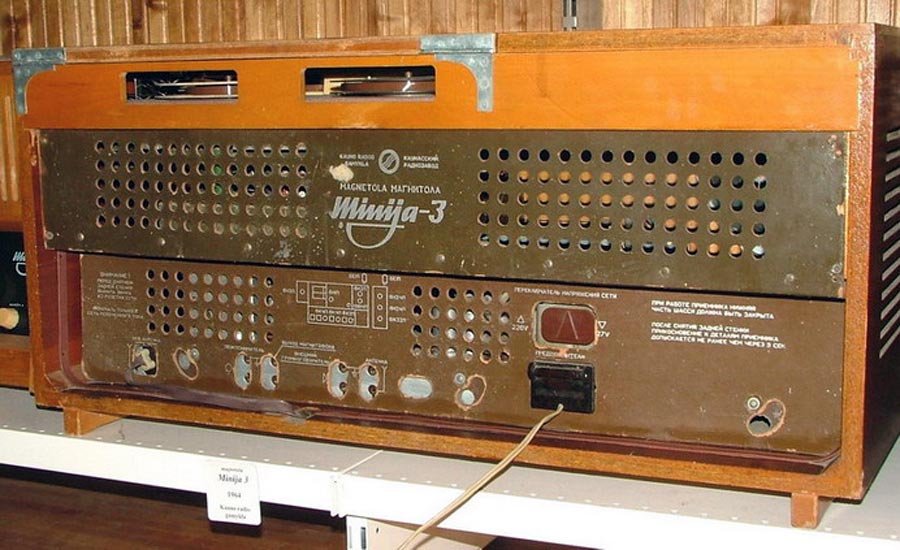

Сетевая ламповая магнитола *Миния-3* с I-кв 1964 года выпускал Каунасский радиозавод. *Миния-3* это модернизированный вариант магнитолы **Миния-2**. Магнитола представляет собой восьмиламповый приёмник 1-го класса, объединённый с магнитофонной панелью типа **Вильняле**. Магнитола служит для приёма радиостанций в диапазонах ДВ, СВ, КВ и УКВ-ЧМ, а также для записи или воспроизведения речевых и музыкальных программ. Скорости протяжки магнитной ленты 19,05 см/сек и 9,53 см/сек. Время непрерывной записи при ёмкости катушек в 350 метров и скорости 19,05 см/сек - 30 минут, при скорости 9,53 см/сек около одного часа на каждой дорожке. Номинальная выходная мощность усилителя около 1,5 Вт. Чувствительность 3 мв от микрофона и 200 мв от звукоснимателя. Рабочий диапазон частот на скорости 19,05 см/сек - 40...12000 гц, 9,53 - 63...10000 гц. Полоса пропускания тракта НЧ и АС 40...12000 гц. Коэффициент нелинейных искажений 5%. Относительный уровень помех -40 дб. Коэффициент детонации 0,3% на скорости 9,53 см/сек. Частота генератора тока стирания и подмагничивания 55 кгц. Потребляемая мощность при работе приёмника 85 вт, магнитофона 125 вт. Размеры магнитолы 826х404х377 мм. Масса 29 кг. Магнитола размещена в деревянном декоративном ящике. Под верхней крышкой расположена МП, где находятся подкатушники, блок головок, ручки переключения скорости, рода работы, уровня записи, кнопка временный стоп, индикатор уровня записи, гнездо микрофона. На передней стенке, под шкалой приёмника находится клавишный переключатель диапазонов, регулятор громкости и тембров. АС состоит из двух громкоговорителей типа 4ГД-28 расположенных на передней панели слева, и одного бокового 1ГД-28. На задней стенке находятся гнёзда антенн, заземления, внешнего громкоговорителя, звукоснимателя и выхода сигнала. Там же находится переключатель сети и предохранители. Магнитола выпускалась в настольном и напольном вариантах.
