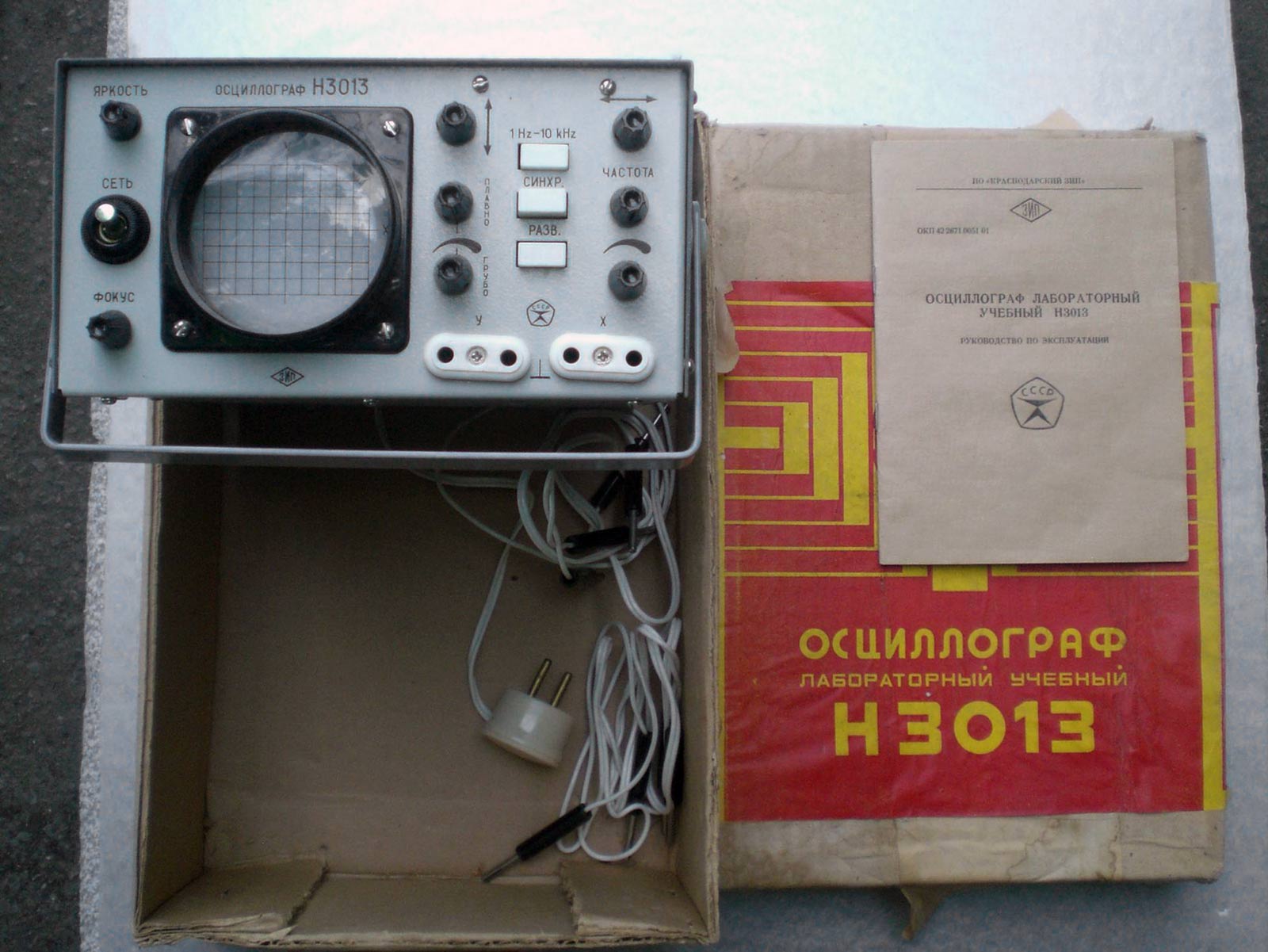

Осциллограф *Н3013* (учебный) выпускался предположительно с 1982 года Краснодарским заводом измерительных приборов. Осциллограф предназначен для использования в лабораторных работах общеобразовательных средних школ для наблюдений простейших электрических процессов. Диапазон наблюдаемых периодических сигналов от 0 до 10 кГц. Амплитуда периодических сигналов от 20 мВ до 50 В. Размер рабочей части экрана 50 х 40 мм. Толщина луча Н3013 не более 1 мм. Неравномерность амплитудно-частотной характеристики не более 50%. Суммарная величина напряжения постоянного и переменного токов, подаваемых на вход 50 В. Максимальная величина исследуемых сигналов не более 50 В. Дрейф усилителя канала «Y» не более 200 мВ. Входное сопротивление усилителя 500±100 кОм. Параллельная емкость 20 пФ. Минимальная величина исследуемого сигнала 20 мВ. Частота разверток канала горизонтального отклонения электронного луча от 1 Гц до 10 кГц. Напряжение питания от сети 220 В. Мощность, потребляемая осциллографом 12 Вт.
