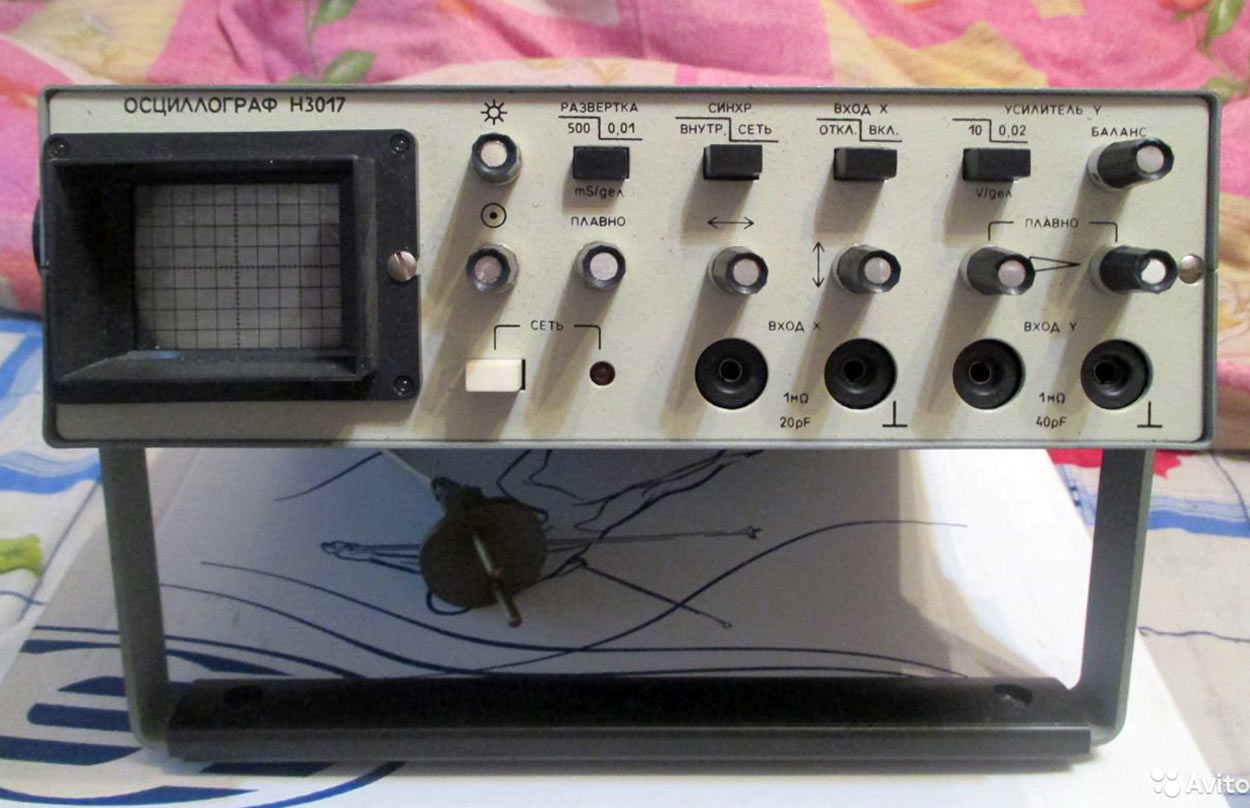

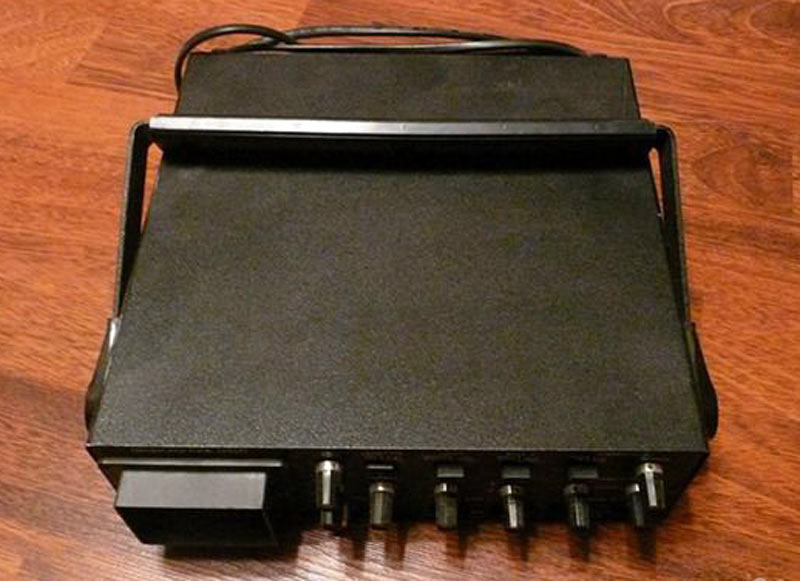

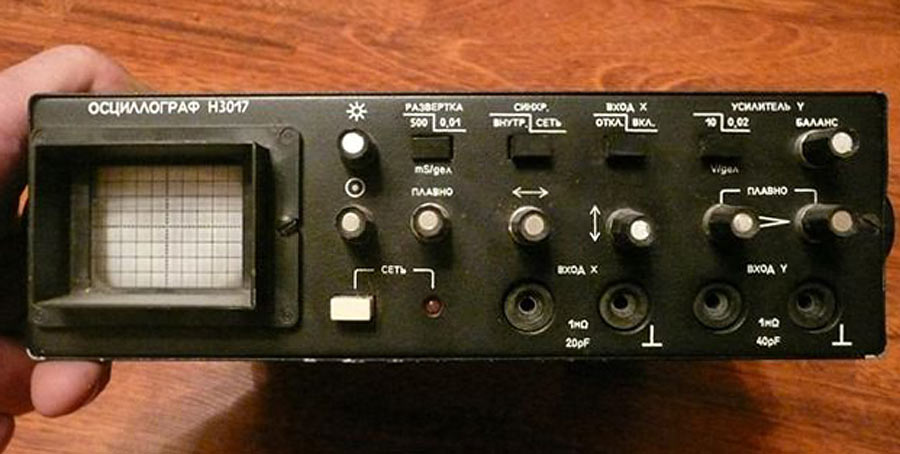

Осциллограф лабораторный школьный *Н-3017* выпускался с начала 1990 года. Осциллограф предназначен для использования его в лабораторных работах по физике учащимися общеобразовательных школ, средних учебных заведений и в радиолюбительской практике. Прибор выполнен в переносном варианте, его рабочее положение горизонтальное. Питание от сети переменного тока напряжением 220 В или 42 В. Основные характеристики осциллографа: Размеры рабочей части экрана 24х40 мм; цена деления шкалы 4 мм; ширина луча 0,8 мм; долговременный дрейф луча 200 мВ/ч; входное активное сопротивление 1 МОм; входная ёмкость 40 пф; полоса пропускания 0...100 кГц; допускаемое суммарное значение постоянного и размаха переменного напряжений входа 100 В; диапазон значений коэффициента развёртки 0,01х10-3...0,55 с/делений; время прогрева 15 мин; время непрерывной работы 8 ч; срок службы 6 лет; габариты осциллографа 255х71х336 мм; масса 2,5 кг. Цена 75 рублей.
