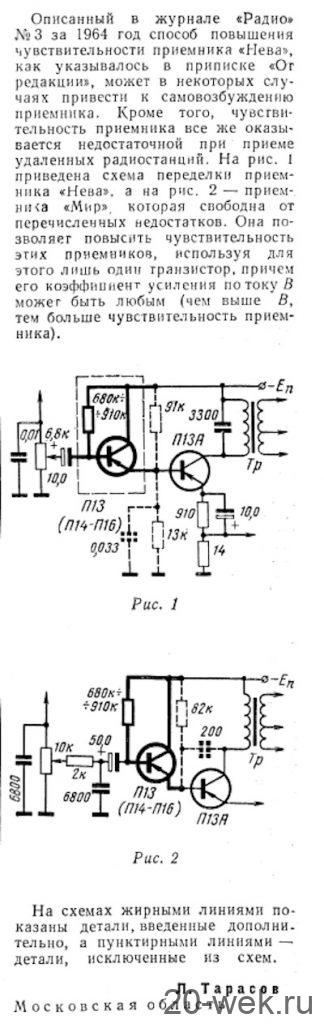

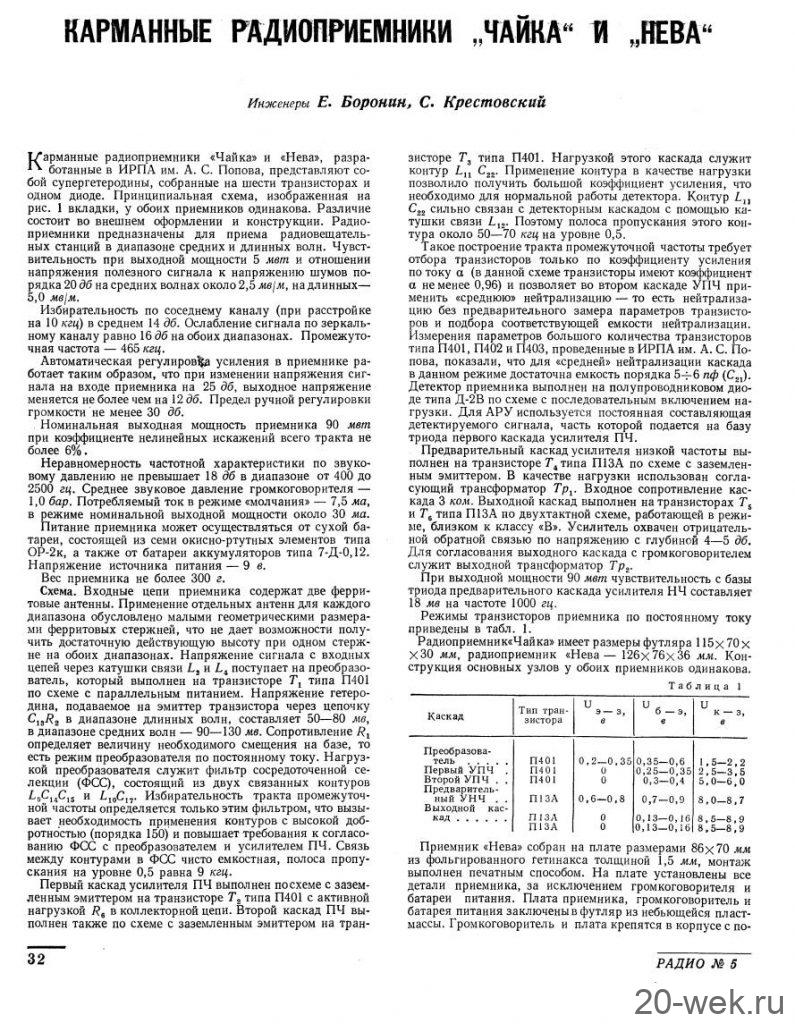

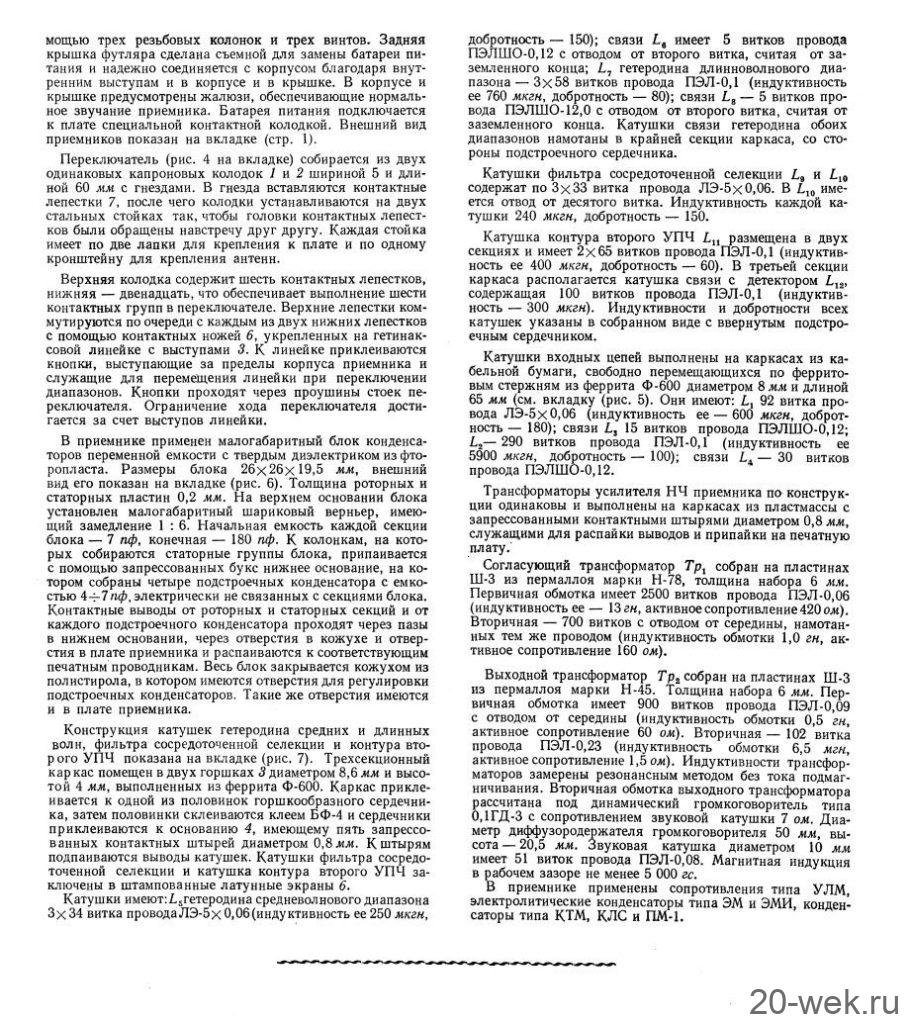

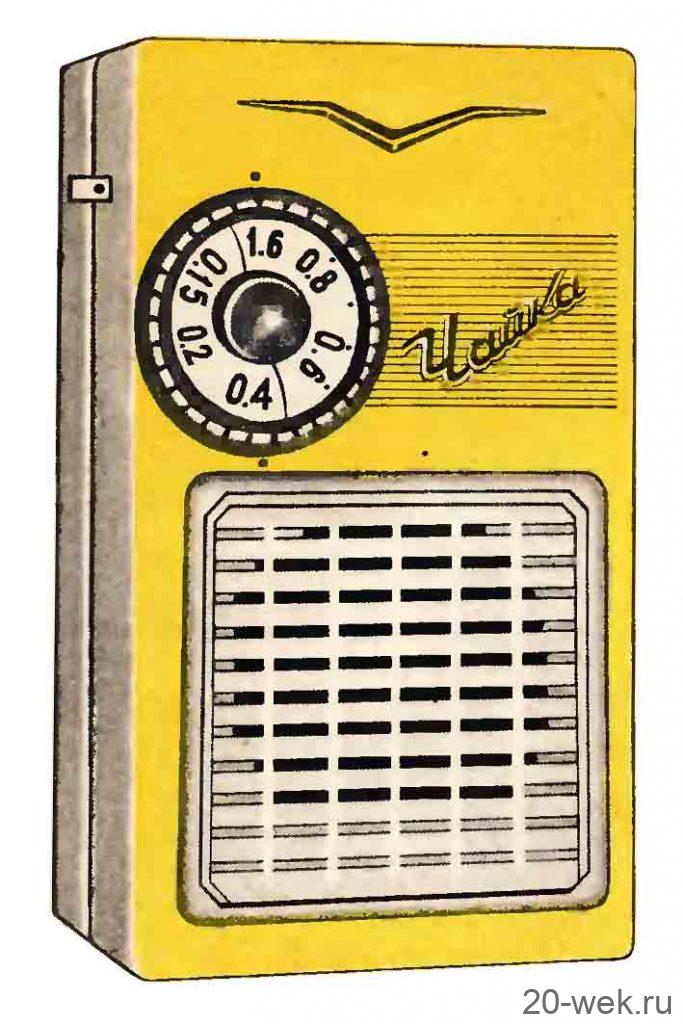

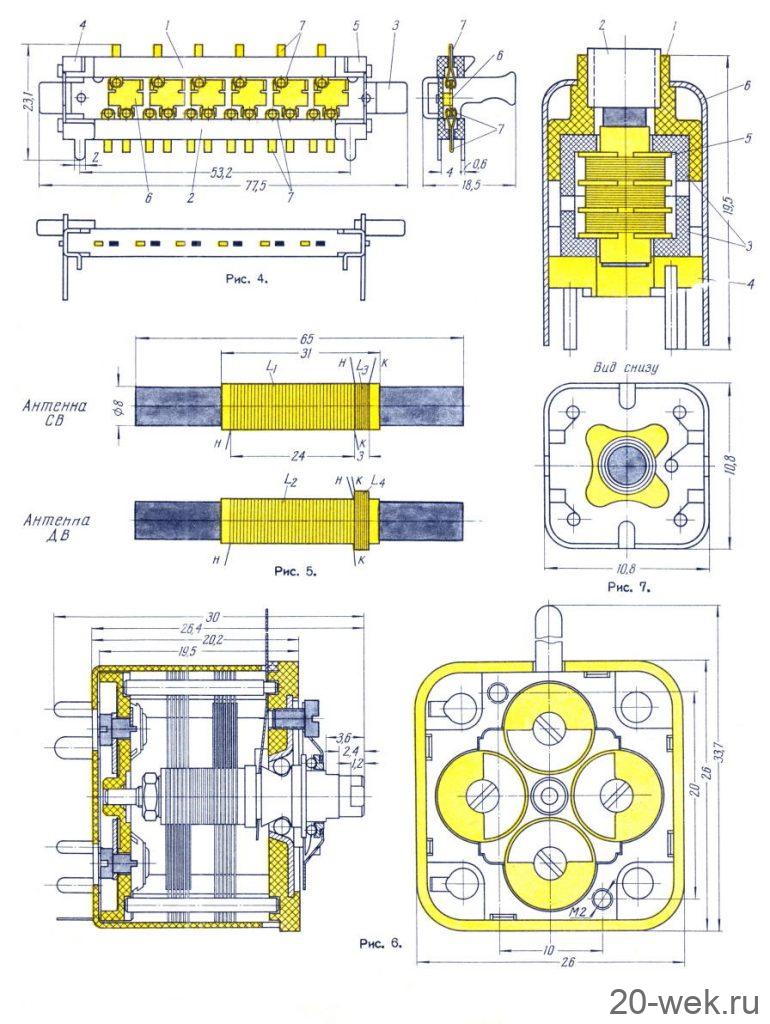

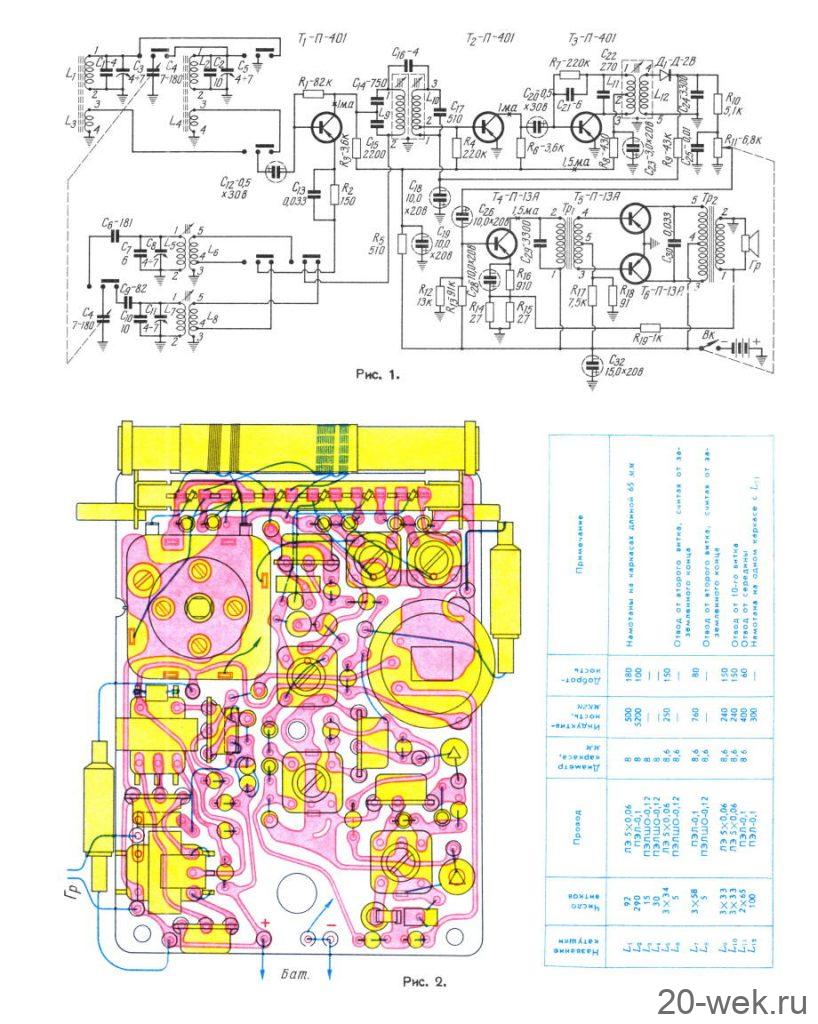

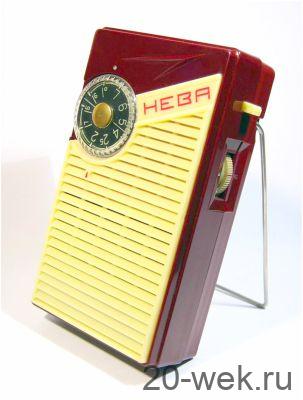

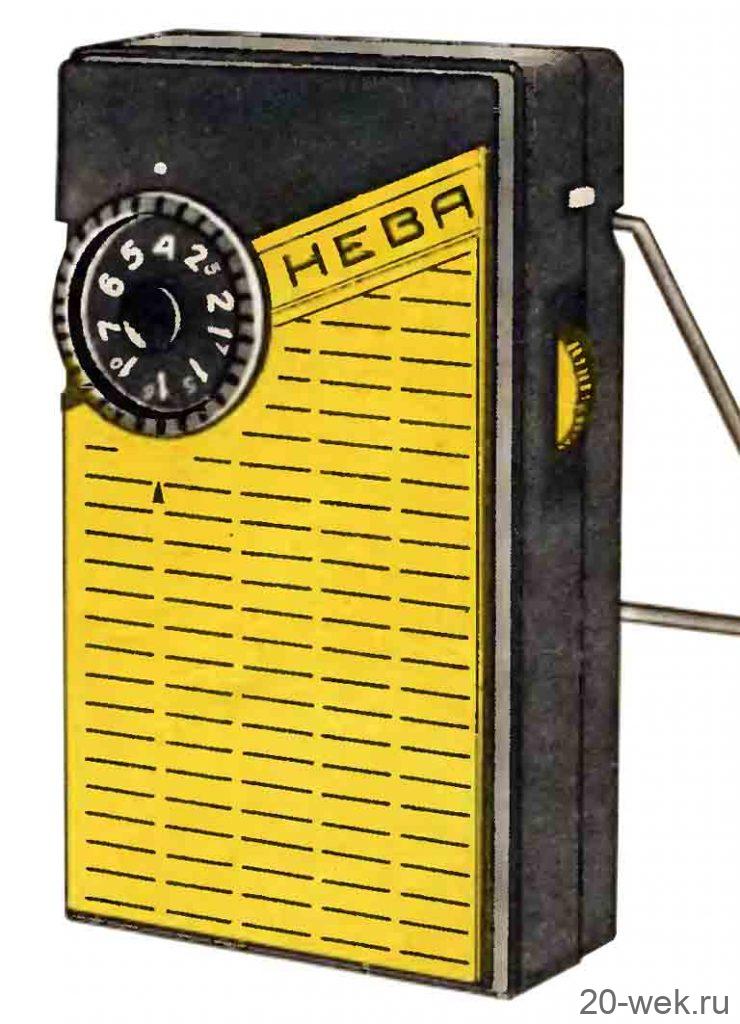

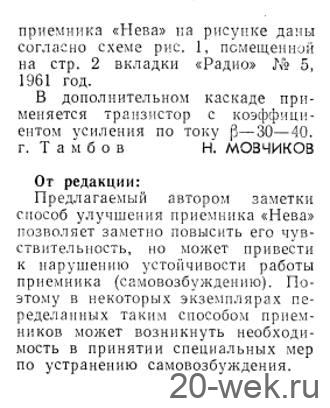

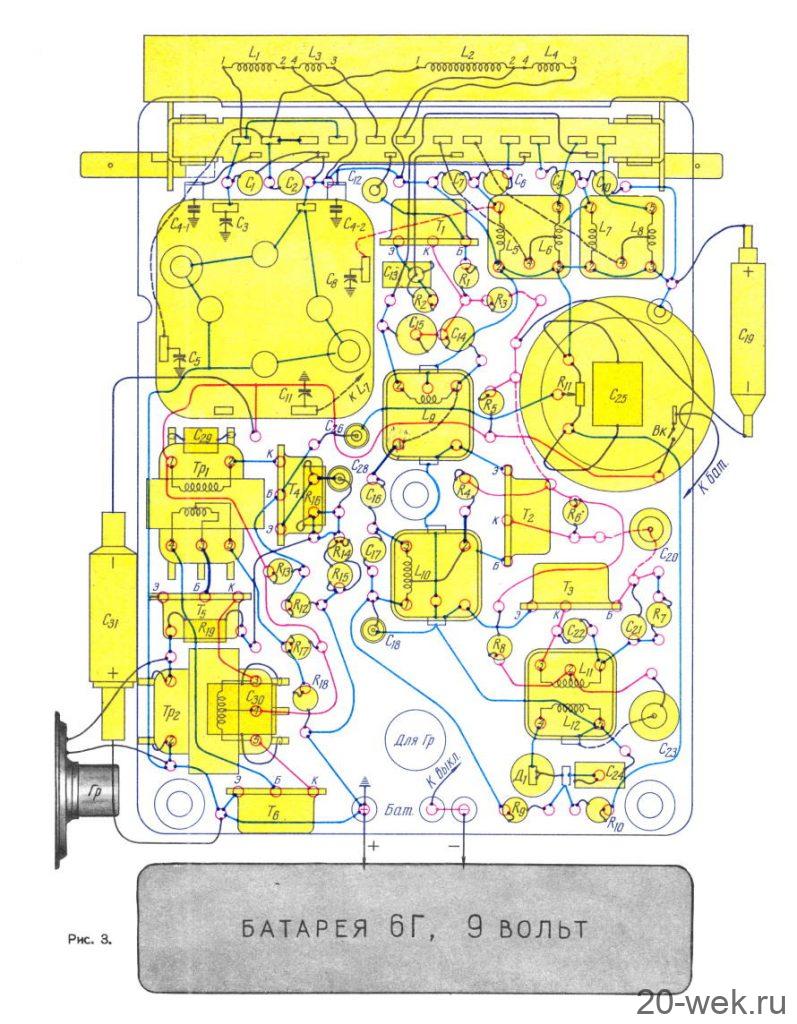

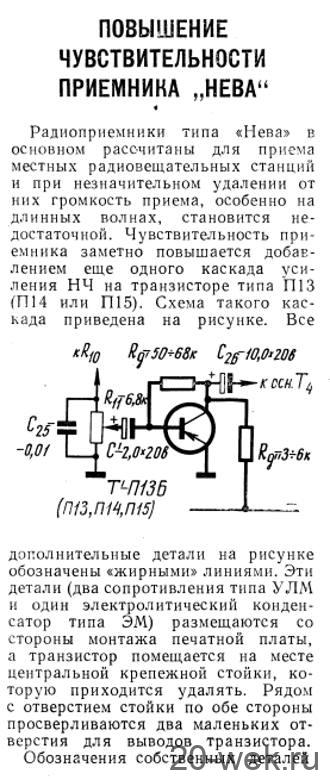

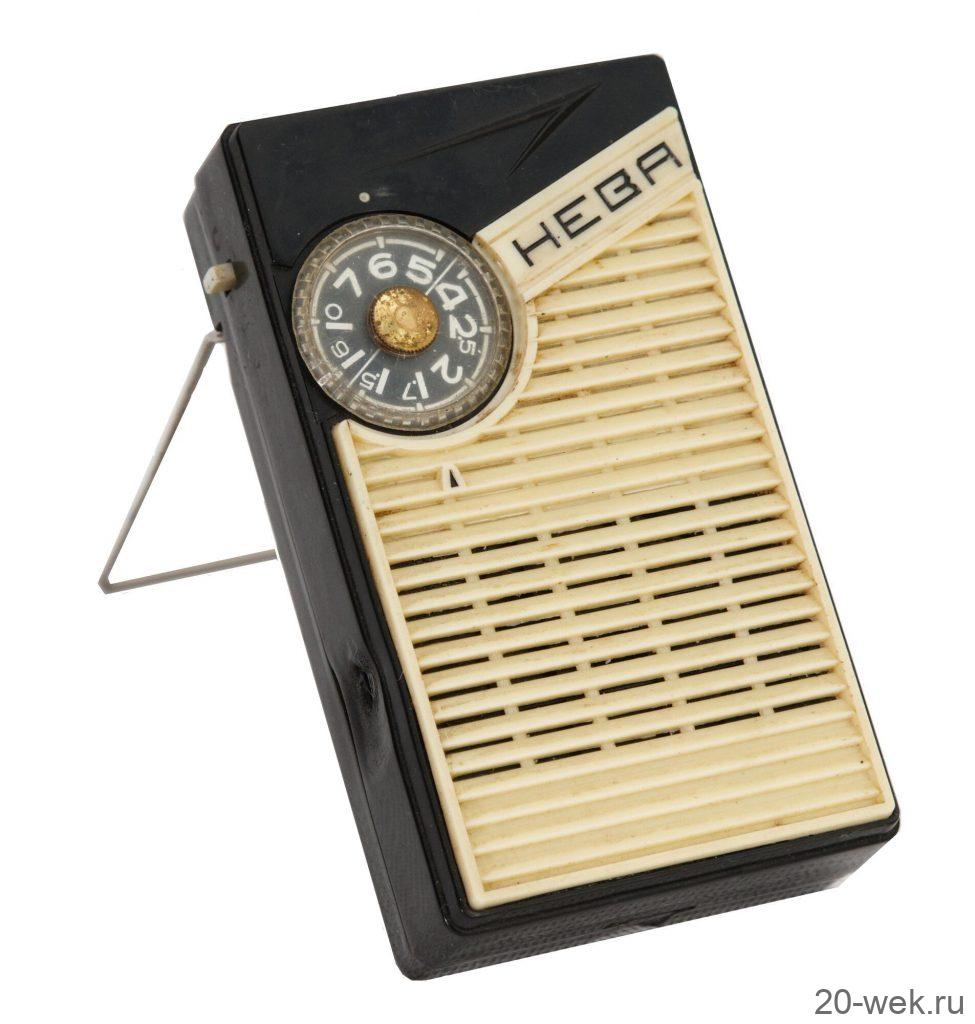

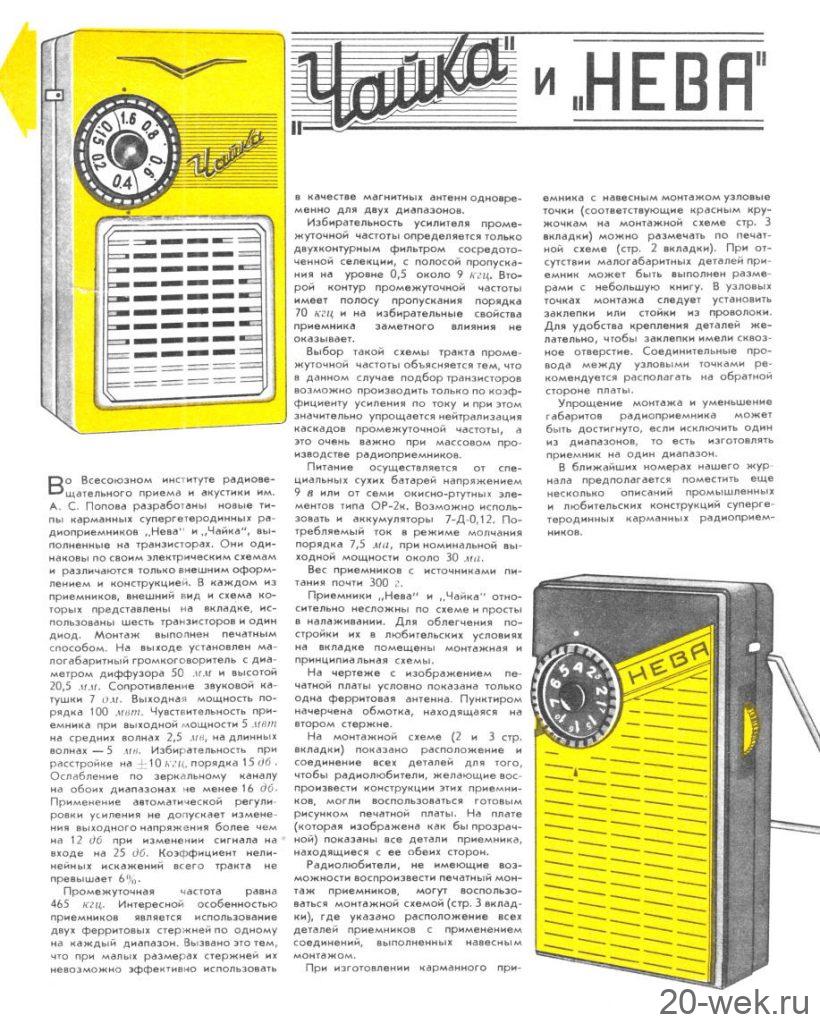

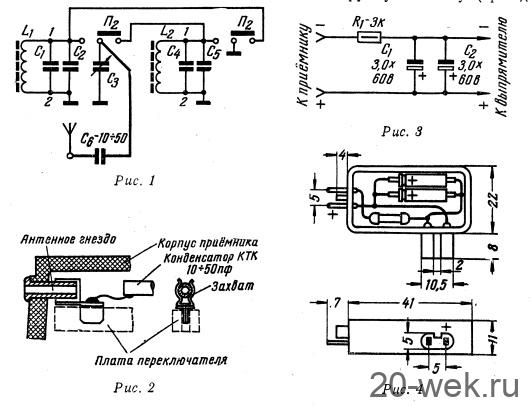

Карманные радиоприемники «Чайка» и «Нева», разработанные в ИРПА им. А. С. Попова, представляют собой супергетеродины, собранные на шести транзисторах и одном диоде. Принципиальная схема, изображенная на рис. 1 вкладки, у обоих приемников одинакова. Различие состоит во внешнем оформлении и конструкции. Радиоприемники предназначены для приема радиовещательных станций в диапазоне средних и длинных волн. Чувствительность при выходной мощности 5 мвт и отношении напряжения полезного сигнала к напряжению шумов порядка 20 дб на средних волнах около 2,5 мв/м, на длинных — 5.0 мв/м. Избирательность по соседнему каналу (при расстройке на 10 кгц) в среднем 14 дб. Ослабление сигнала по зеркальному каналу равно 16 дб на обоих диапазонах. Промежуточная частота — 465 кгц.Автоматическая регулировка усиления в приемнике работает таким образом, что при изменении напряжения сигнала на входе приемника на 25 дб, выходное напряжение меняется не более чем на 12 дб. Предел ручной регулировки громкости не менее 30 дб. Номинальная выходная мощность приемника 90 мвт при коэффициенте нелинейных искажений всего тракта не более 6%. Неравномерность частотной характеристики по звуковому давлению не превышает 18 дб в диапазоне от 400 до 2500 гц. Среднее звуковое давление громкоговорителя —1.0     бар. Потребляемый токв режиме «молчания» — 7,5 ма, в режиме номинальной выходной мощности около 30 ма. Питание приемника может осуществляться от сухой батареи, состоящей из семи окисно-ртутных элементов типа ОР-2к, а также от батареи аккумуляторов типа 7-Д-0,12. Напряжение источника питания — 9 в. Вес приемника не более 300 г. Описание и схема Радио №5/1961 ст.32 Радио №3/1964 ст.37 УСОВЕРШЕНСТВОВАНИЕ ПРИЕМНИКА „НЕВА" Радио №4/1964, ст.49 Предлагаемое усовершенствование приемника «Нева» позволяет зна­чительно повысить его чувствитель­ность и пользоваться им во время зарядки аккумуляторов от сети. В приемнике устанавливают гнез­до для подключения внешней ан­тенны и добавляют один подстроеч­ный конденсатор емкостью 10—50 пф (рис. 1). Антенное гнездо изготав­ливают из латунной заклепки диа­метром 3—4 мм у в которой сверлят отверстие диаметром 1,5—2 мм. От­верстие в корпусе приемника должно быть на 0,3—0,5 мм меньше наруж­ного диаметра гнезда. В отверстие гнездо вставляют с помощью паяль­ника, нагретого до 150—200°С. По­сле остывания гнездо оказывается жестко закрепленным в корпусе приемника. Контакт между гнездом и входом приемника осуществляется свернутой латунной пластинкой тол­щиной 0,2 MMy (рис. 2), которую укрепляют в свободном отверстии в плате переключателя диапазонов. Конденсатор располагают вдоль пла­ты переключателя и подпаивают непосредственно к его клемме. Это усовершенствование позволи­ло на наружную антенну (провод длиной 3—4 м) принимать в усло­виях Сибири и Казахстана на длин­ных волнах три-четыре станции, на средних — более 10 станций. Для того чтобы иметь возможность слушать передачи во время зарядки его аккумуляторов от сети можно применить П-образный фильтр, схе­ма которого приведена на рис. 3. В схеме применены электролитиче­ские конденсаторы типа ЭМ емко­стью 3,0 мкф на 60 в (два конденса­тора включены параллельно). Фильтр собран в корпусе из органического стекла толщиной 2 мм (рис. 4). Такое устройство дает возмож­ность использовать приемник в ста­ционарных условиях, не разряжая аккумуляторы, что увеличивает их срок эксплуатации, а также позво­ляет слушать передачи относительно удаленных станций. Радио №8/1965, ст. 58
