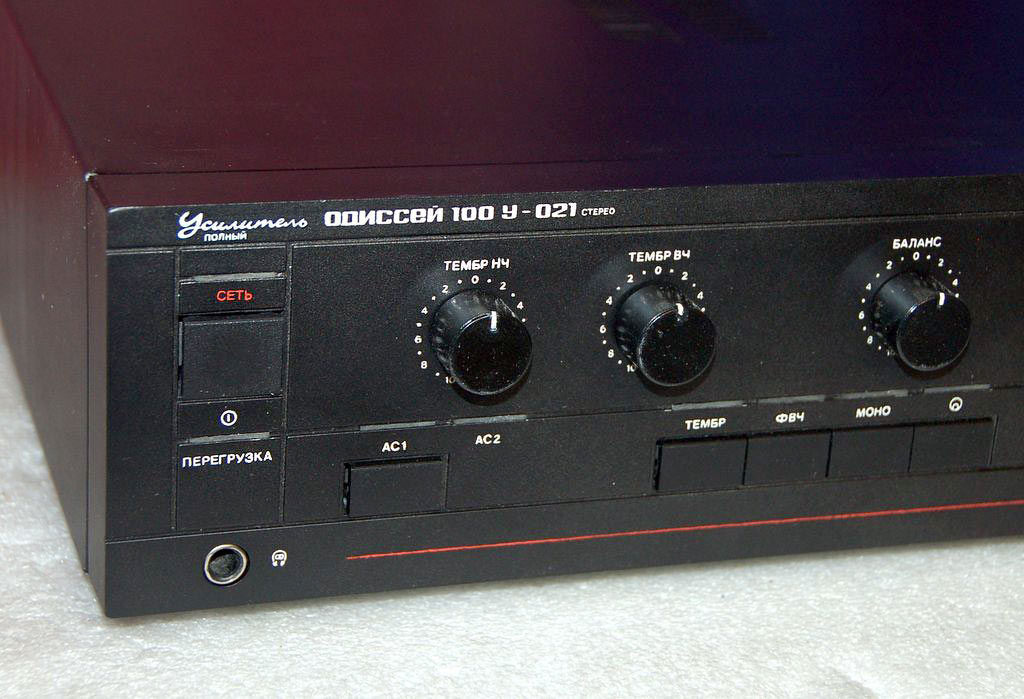

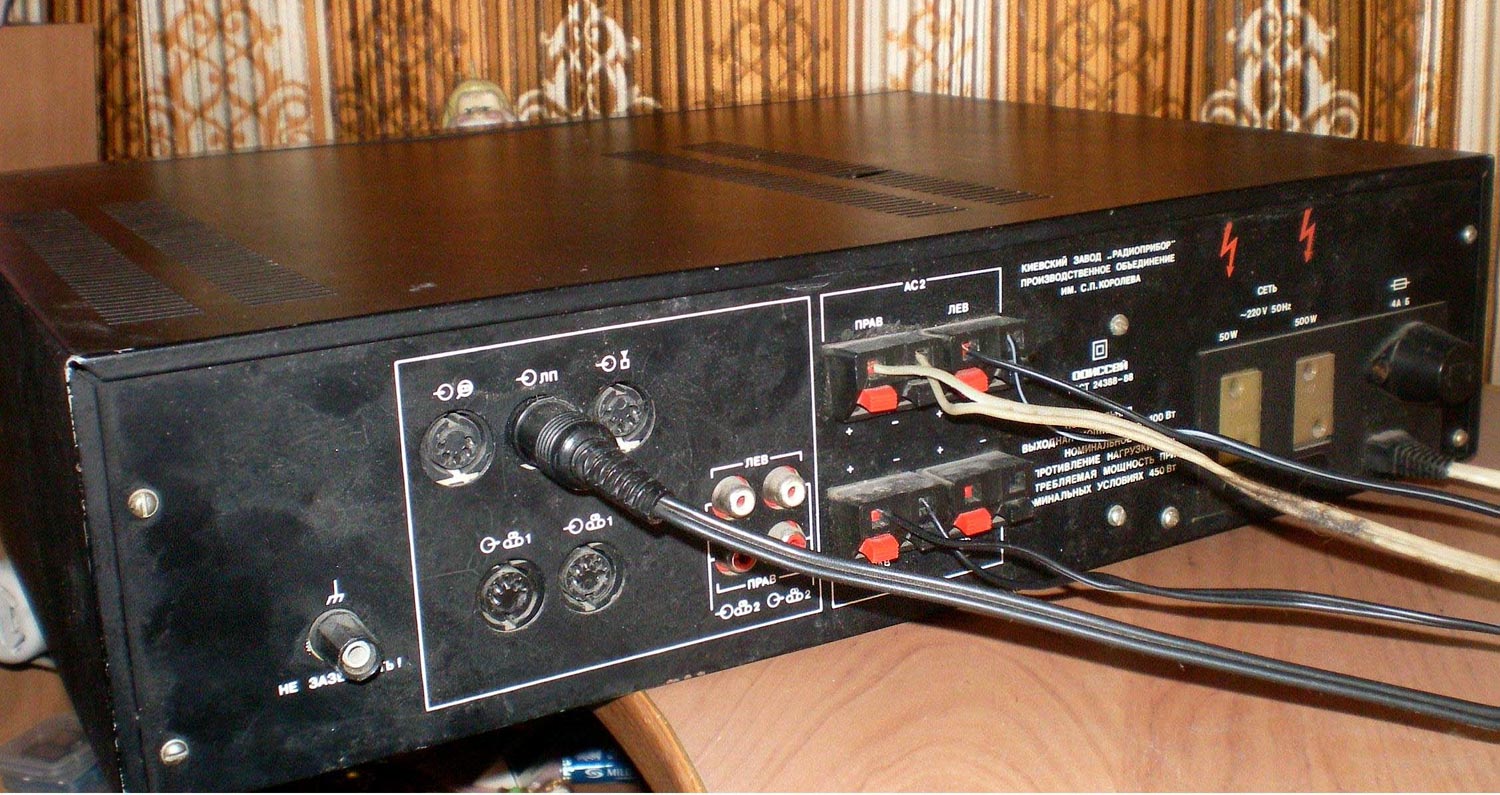

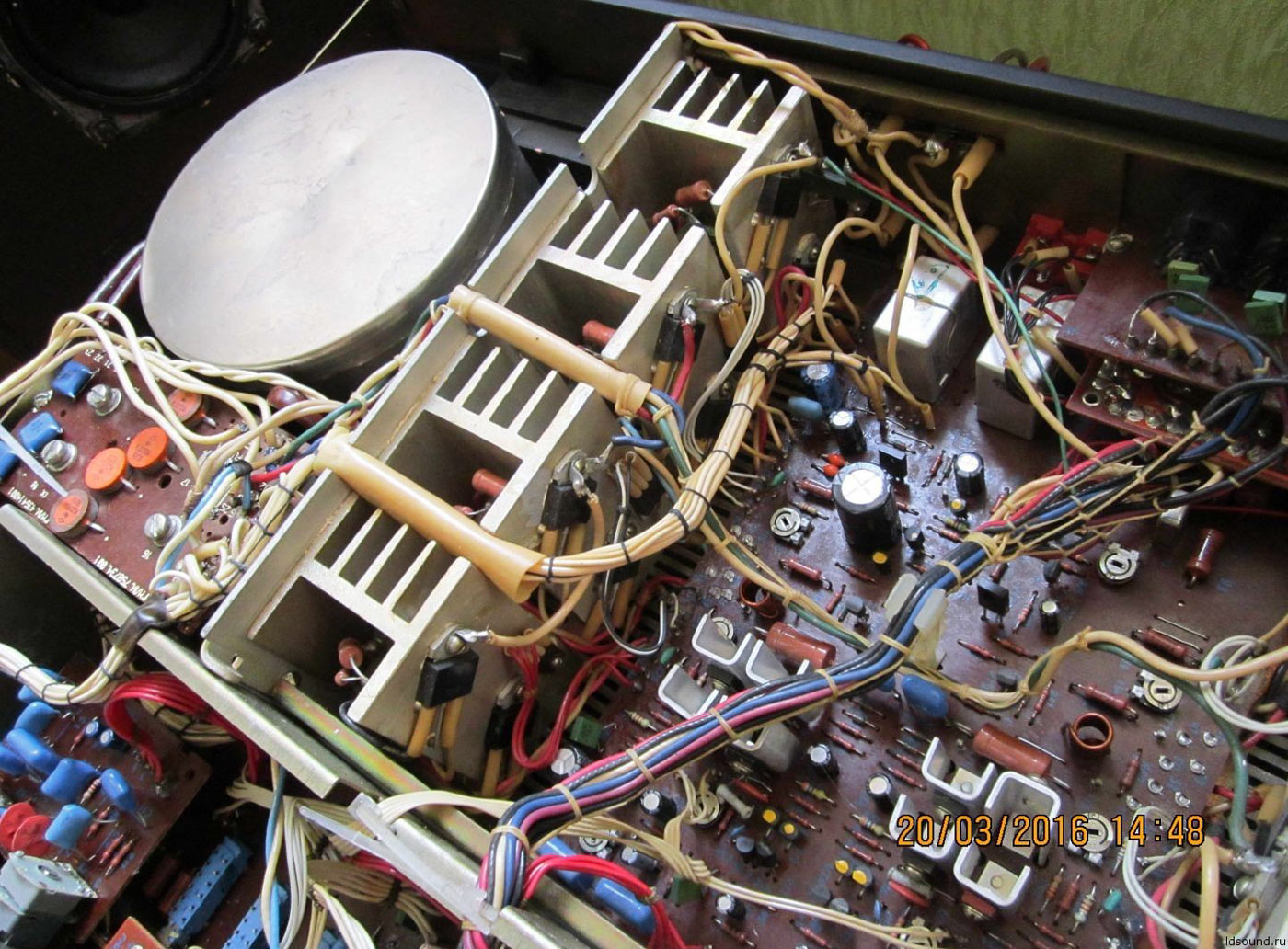

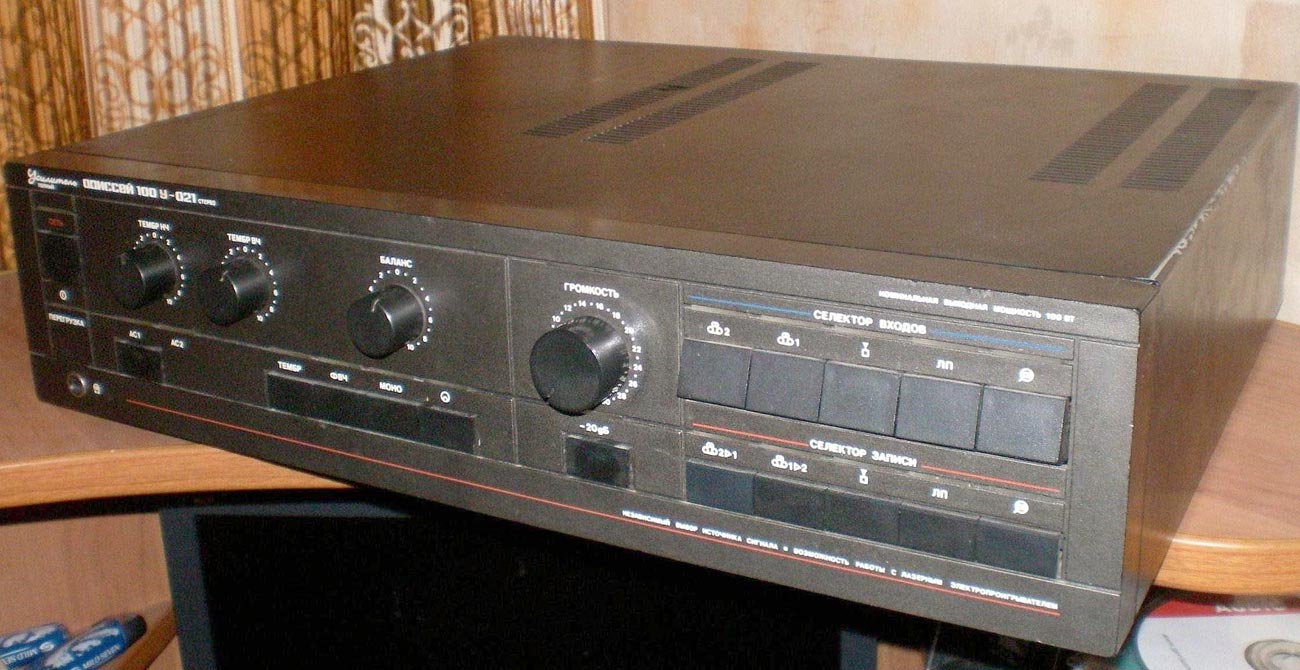

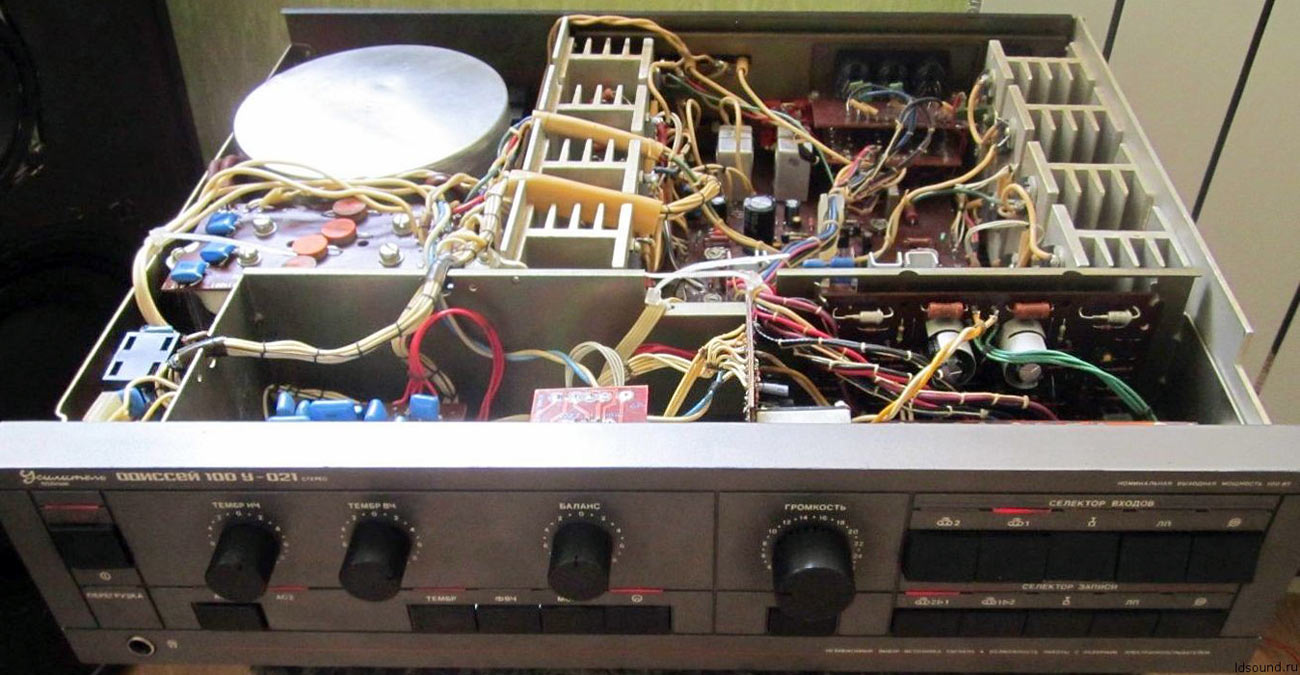

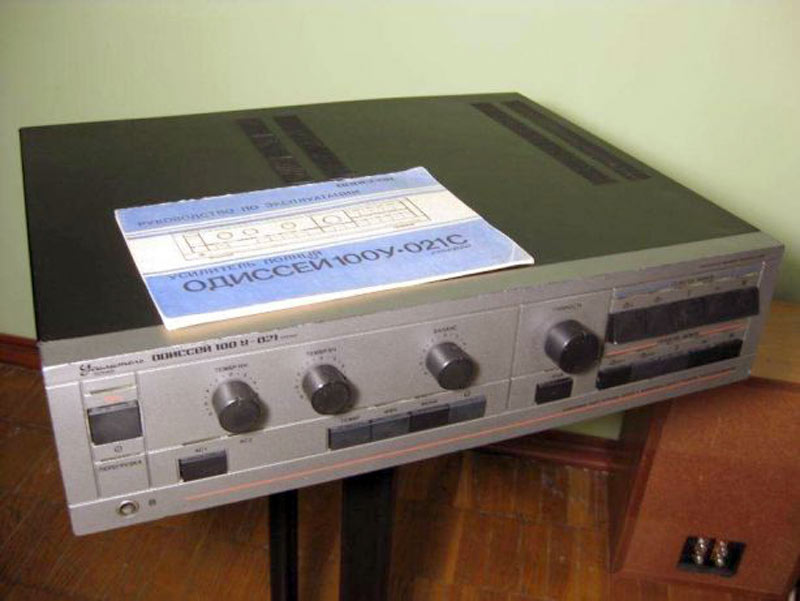

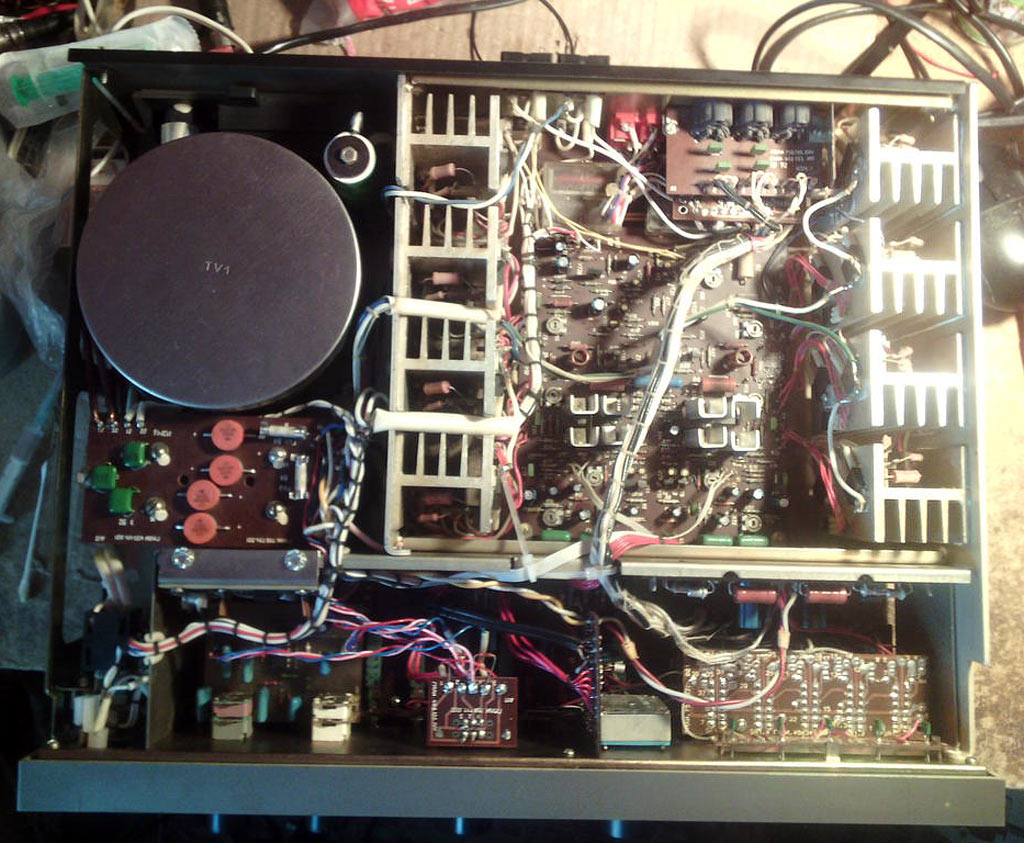

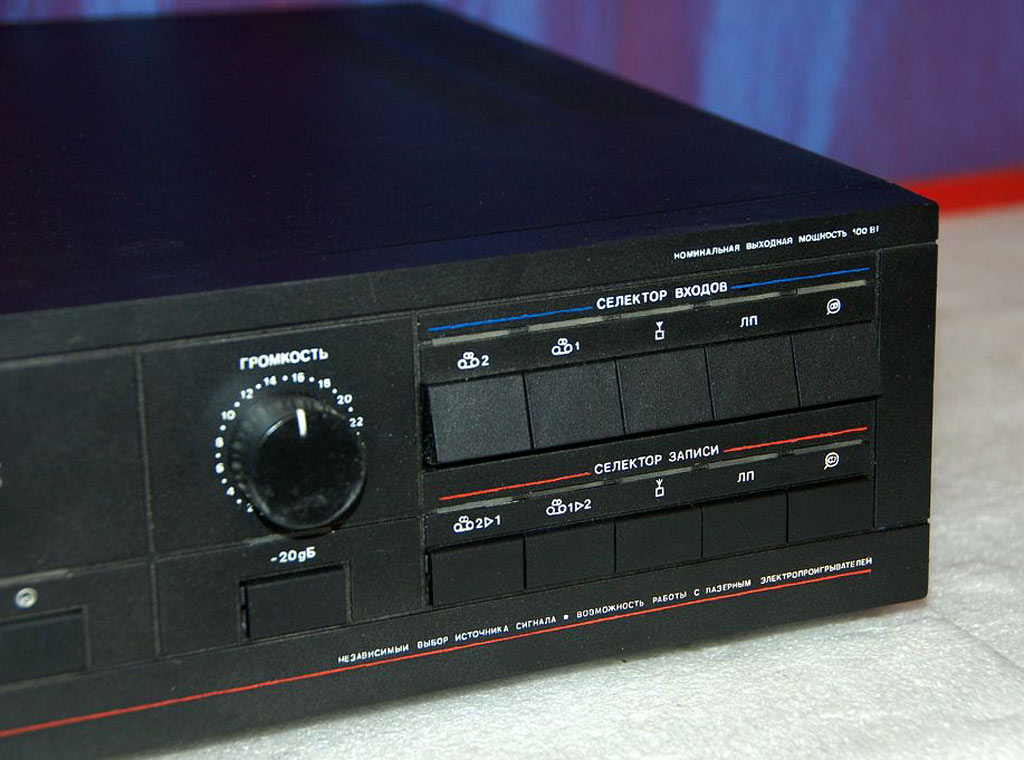

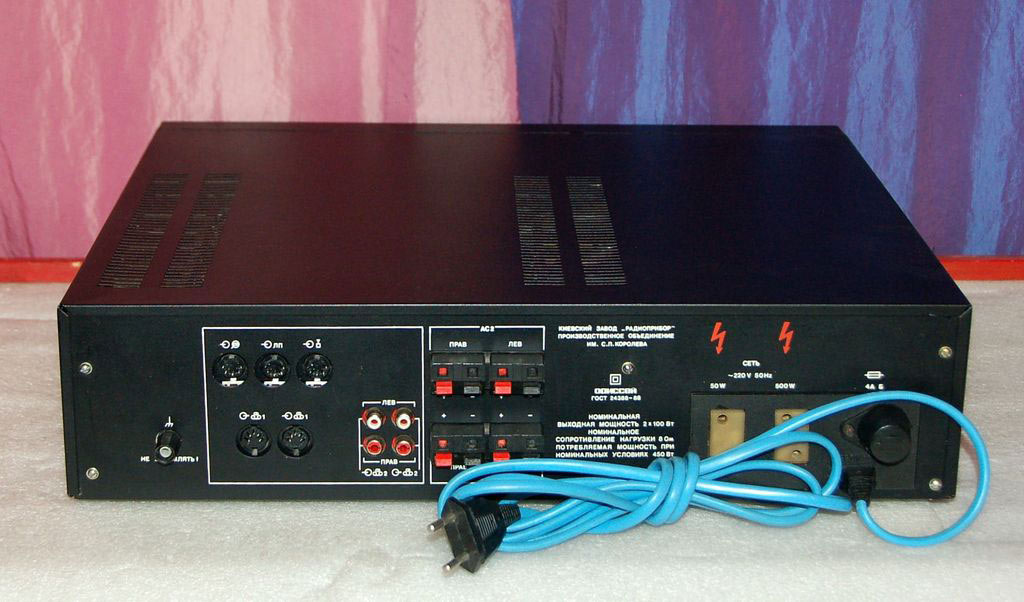

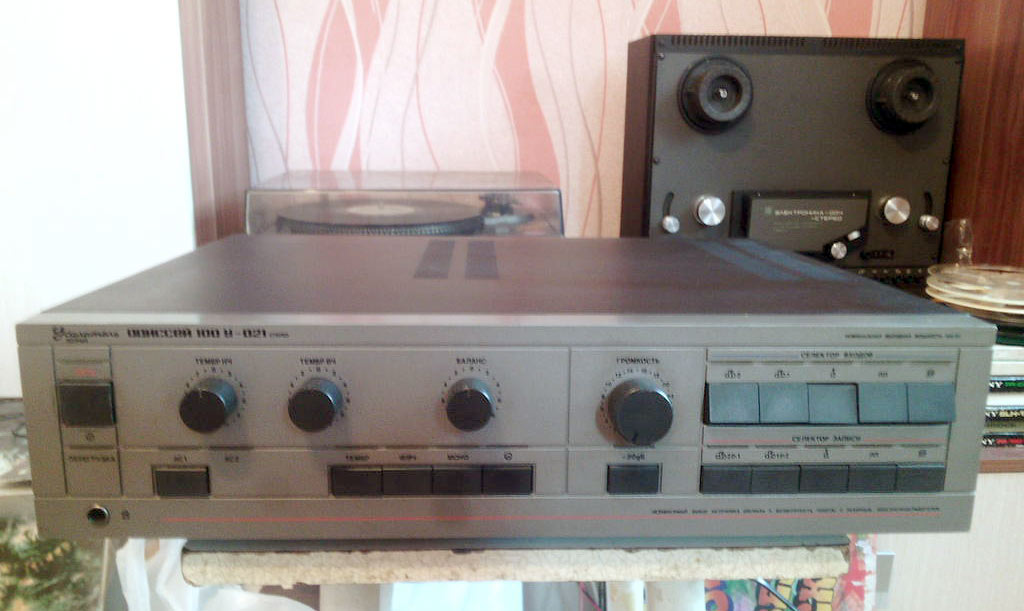

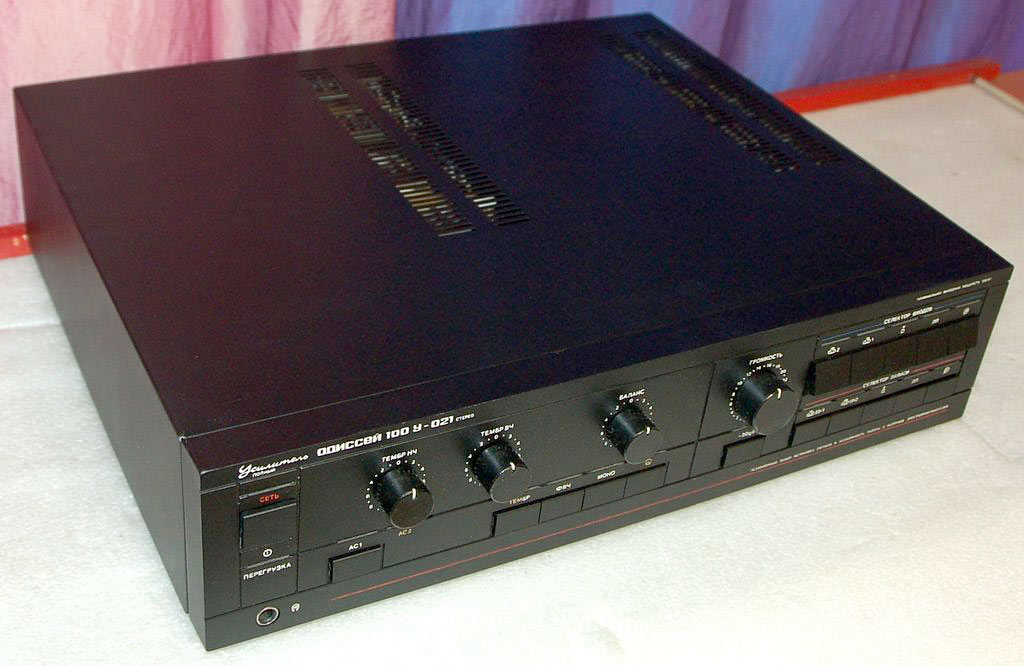

Усилитель звуковой частоты полный *Одиссей 100У-021-стерео* выпускался с 1992 года Киевским заводом *Радиоприбор* ПО имени С.П.Королёва. Предназначен для двухканального усиления сигналов звуковой частоты от электропроигрывателя, тюнера, магнитофона, лазерного проигрывателя и другой бытовой радиоэлектронной аппаратуры. Состоит из четырех функциональных блоков: Предварительный усилитель; Усилитель мощности; Блок питания; Коммутационное устройства. Усилитель обеспечивает регулирование громкости, тембра, баланса, тонкомпенсации, микширования, переключения моно-стерео, перезапись с магнитофона на магнитофон, запись с лазерного проигрывателя. Имеется возможность подключить к усилителю одновременно все виды радиоэлектронной аппаратуры. В усилителе предусмотрена защита выходов от короткого замыкания в нагрузке, защита АС от постоянного напряжения на выходе, их отключение при неисправности и перегреве. Технические характеристики: Диапазон частот - 10...40000 Гц. Номинальная выходная номинальная мощность - 2х100 Вт, при сопротивлении АС - 8 Ом. Общие гармонические искажения - 0,007 %. Отношение сигнал/шум - 95 дБ. Потребляемая мощность - 450 Вт. Габаритные размеры усилителя - 430х375х110мм. Масса - 14 кг.
