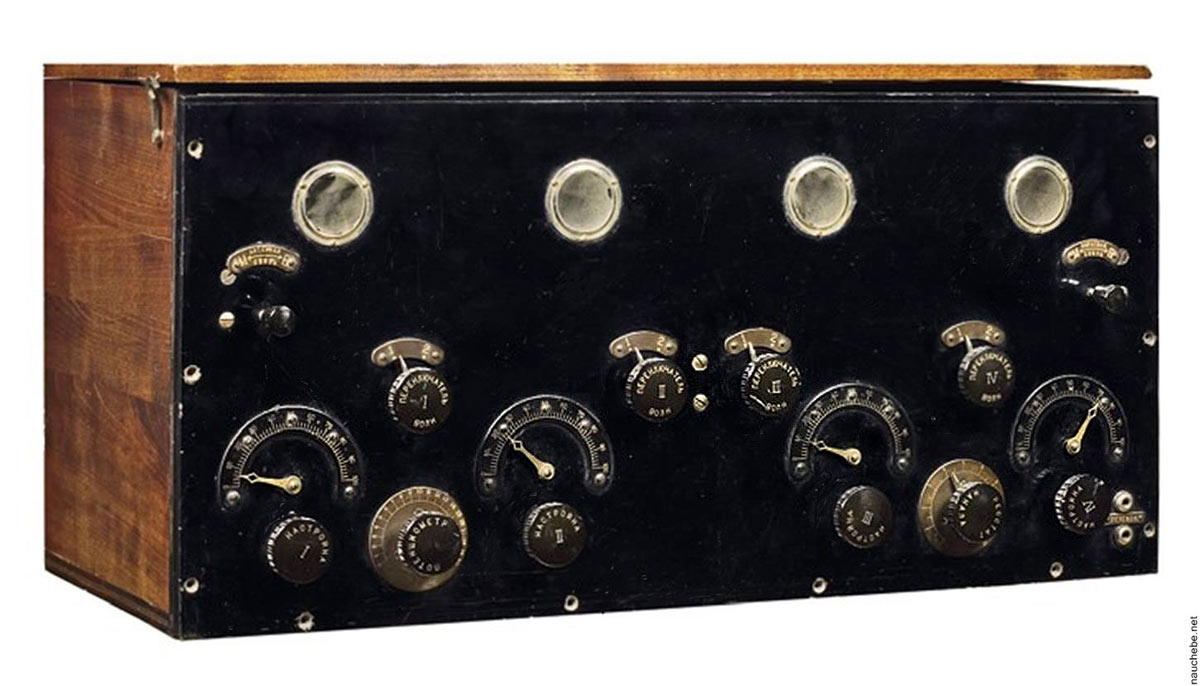

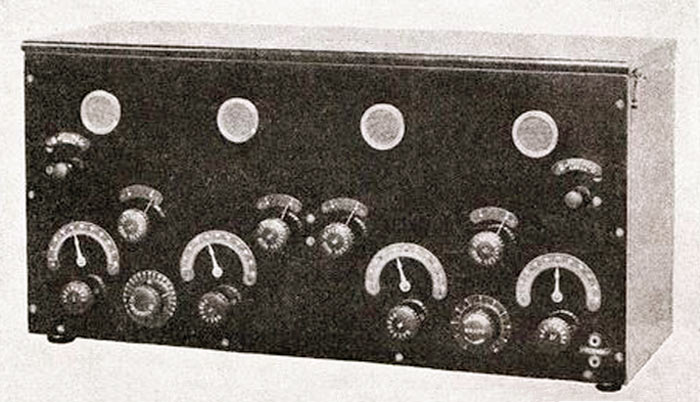

Радиоприёмник батарейный *ПРТ-4* выпускал с начала 1930 года трест *Электросвязь*. *ПРТ-4* - (Приёмник Радио-Трансляционный, 4-х ламповый) предназначается для обслуживания трансляционных устройств проволочных вещательных узлов. Диапазон волн приёмника: 180...2175 м (1667...138 кгц). Приём может вестись как на открытую, так и на рамочную антенны. Приёмник имеет три каскада усиления высокой частоты и регенеративный детекторный каскад. ВЧ радиоприёмника представляет трёхкаскадный резонансный усилитель с трансформаторными междуламповыми связями. Настройка каждого контура осуществляется изменением ёмкости переменного конденсатора, а также сменой комплекта трансформаторов высокой частоты и переходом с одной секции вторичной обмотки на две с помощью переключателя. Обратная связь индуктивная на 4-й резонансный контур. Детектирование производится при помощи гридлика. Регулировка усиления выполняется с помощью потенциометра изменяющего смещение на сетках ламп, усиливающих высокую частоту. Приёмник рассчитан для работы на лампах ПТ-2 во всех каскадах, но может работать и на лампах УБ-107 или УБ-110. Для питания требуются два аккумулятора напряжением 4 и 80 В.
