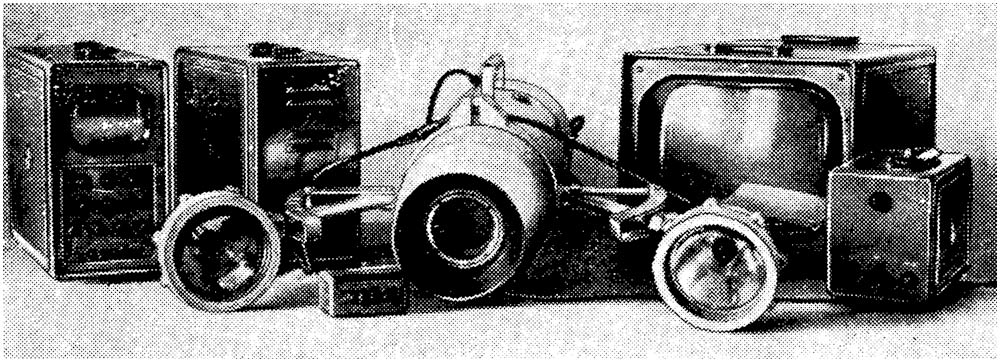

Подводная телевизионная установка *ПТУ-5* выпускалась с 1956 года. Подводная телевизионная установка используется при осмотре гидротехнических сооружений, изучения флоры и фауны, при подъеме затонувших судов, при рыбной ловле и т.д. В комплект установки входит передающая телевизионная камера, помещенная в герметический кожух (батисферу), на сторонах которой укреплены два светильника и блоки контрольно-регулировочной аппаратуры, в состав которых входят блоки усиления и формирования сигналов изображения, блок питания, блок включения и дополнительное видеоконтрольное устройство. Блок усиления и формирования имеет видеоконтрольное устройство с кинескопом типа 13ЛК2Б, благодаря которому осуществляется контроль качества изображения. На передней панели этого блока расположены органы дистанционного управления режимом работы передающей трубки и оптической головкой, а также и все остальные органы управления. Блок питания содержит выпрямители, развертывающие устройства и синхрогенератор. Для синхронизации, в установке ПТУ-5 используется не пилообразное напряжение, а синусоидальное. Это позволило резко сократить габариты и вес установки, а также сделать её более экономичной. Блок включения служит для подачи электрической энергии к подводным светильникам. Для одновременного просмотра изображения несколькими наблюдателями к установке может быть подключено дополнительное видеоконтрольное устройство с кинескопом 35ЛК2Б. С целью удобства эксплуатации к видеоконтрольному устройству может быть подключен щиток с дистанционным управлением, относимый на расстояние до 5 м, оптической головкой фокусировки оптики, диафрагмирование и смена угла зрения и током луча передающей трубки. Все блоки контрольно-регулировочной аппаратуры выполнены в виде переносных упаковок чемоданного типа. В телевизионной камере используется наиболее чувствительная из всех передающих трубок - суперартикон ЛИ-17. С этой трубкой обеспечивается нормальная работа установки в дневную ясную логоду без подсветки передаваемых объектов. При работе в ночное время или пасмурную погоду необходимо использовать светильники для освещения наблюдаемого объекта. Для удобства эксплуатации в телевизионной камере применена система электронного масштабирования, которая позволяет практически безынерционно, без потери фокусировки менять угол поля зрения камеры с 60° на 30°. Основные технические данные установки: Разложение чересстрочное на 625 строк при 25 кадрах в секунду. Освещенность на фотокатоде трубки ЛИ-17 0,2...10 лк. Смена угла зрения, диафрагмирование и фокусировка оптики дистанционные. Длина камерного кабеля до 350 м. Длина кабеля, соединяющего дополнительное видеоконтрольное устройство с блоком усиления и формирования, до 100 м. Температура окружающей среды от +25 до -40° C. Потребляемая мощность не более 500 Вт. Питание от сети переменного тока 220 в, 50 гц. Размеры камеры без учета светильников: диаметр 222 мм, длина 745 мм. Размеры блока усиления и формирования и блока питания 179х328х418 мм. Размеры дололнительного видеоконтрольного устройства 390х376х540 мм.
