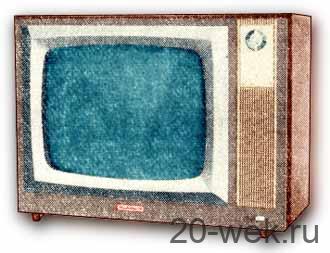

Телевизионный приёмник цветного изображения *Радуга-6* с 1969 года выпускал Ленинградский завод имени Козицкого. Опытный цветной телевизор **Радуга-6** собран на 64 транзисторах. В ТВ использован опытный кинескоп 47ЛК3Ц с фокусирующей сеткой. Чувствительность 50 мкВ. Номинальная выходная мощность 0,5 Вт. Диапазон воспроизводимых частот 100...9000 Гц. Потребляемая мощность 130 Вт. Конструктивно телевизор выполнен в виде 4х блоков, установленных в футляре. Это блок радиоканала, ПТК, УПЧ изображения, видеоусилитель яркостного сигнала, звуковой канал, схемы АРУ и синхронизации, общее шасси с платами блока цветности и разверток, БП и блок сведения и баланса белого. Шасси из силумина служит радиатором для установленных на нем мощных транзисторов. Блоки могут быть выдвинуты для осмотра и ремонта. Блоки соединены с помощью разъемов. Футляр у телевизора настольный с габаритами 650х450х280 мм, что соответствует размерам ч/б моделей с таким экраном. Масса ТВ - 27 кг.
