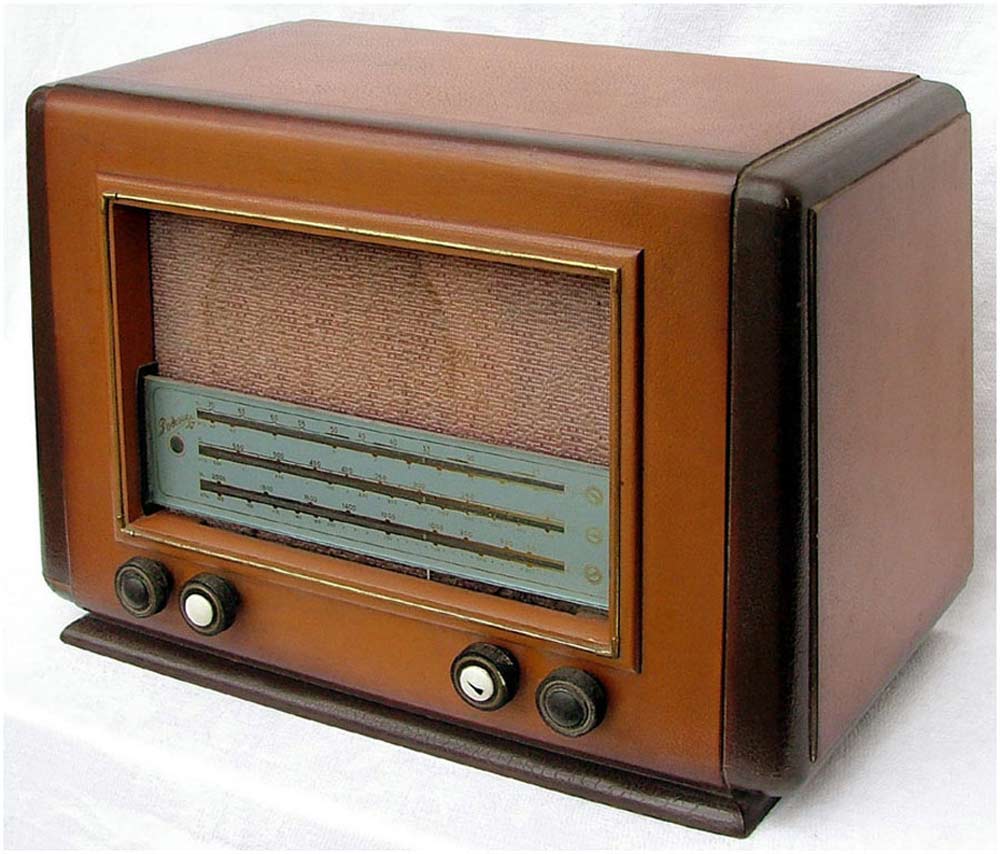

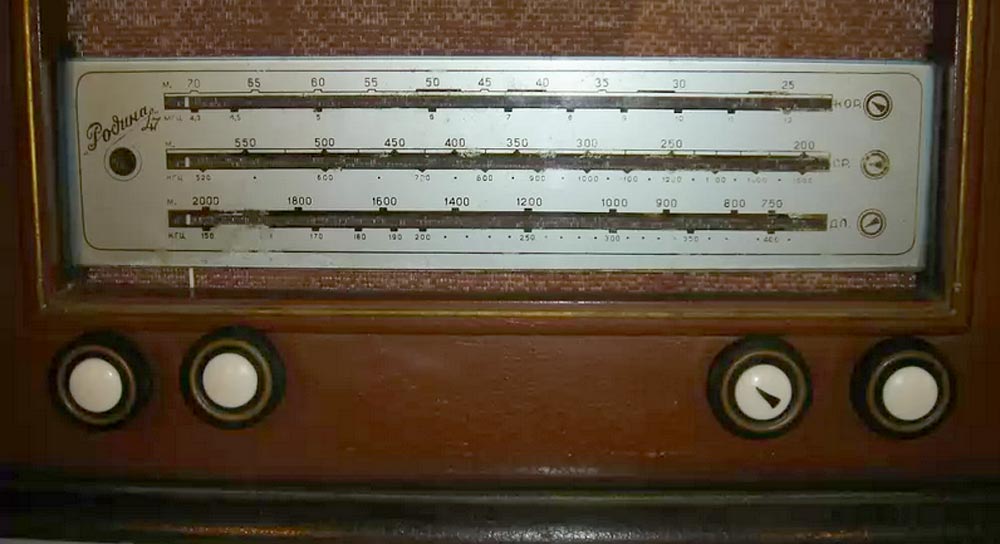

Радиоприёмник батарейный *Родина-47*, другое наименование *Электросигнал-3* с 1947 года выпускал Воронежский завод *Электросигнал*. Новый приёмник **Родина-47** отличается от предыдущей модели *Родина* главным образом внешним оформлением, но есть и другие изменения. Диапазон КВ новой модели расширен от 25 до 70 метров. В антенную цепь включён фильтр для уменьшения помех по ПЧ, улучшена схемотехника усилителя НЧ, применена удобная горизонтальная шкала. Есть возможность подключения дополнительного громкоговорителя. АС может быть использована и для прослушивания передач трансляционной линии, которая подключается к гнездам добавочного громкоговорителя. Источники питания приёмника помешаются вне ящика. Диапазоны волн: ДВ 150...410 кГц, СВ 520...1500 кГц, КВ 4,3...12 Мгц. ПЧ 460 кГц. Чувствительность модели 10...70 мкВ, в зависимости от диапазона и заводских настроек. Избирательность по соседнему каналу 20 дБ, по зеркальным каналам на ДВ 26 дБ, СВ 20 дБ, КВ 10 дБ. Номинальная выходная мощностьпри КНИ = 10% около 200 мВт. Потребляемый ток по накалу 0,5 А, аноду 8 мА. В 1950 году приёмник был модернизирован, наименование и его внешнее оформление остались прежние. Была изменена схема, улучшена избирательность по зеркальным каналам, увеличена номинальная выходная мощность до 250 мВт, улучшена АЧХ усилителя НЧ.
