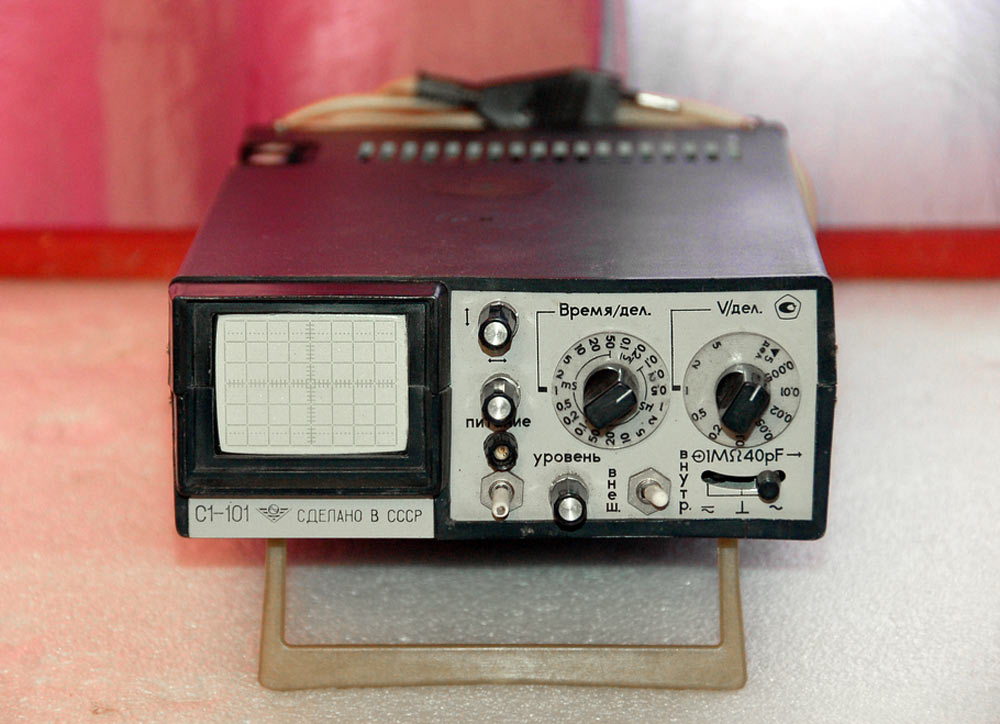

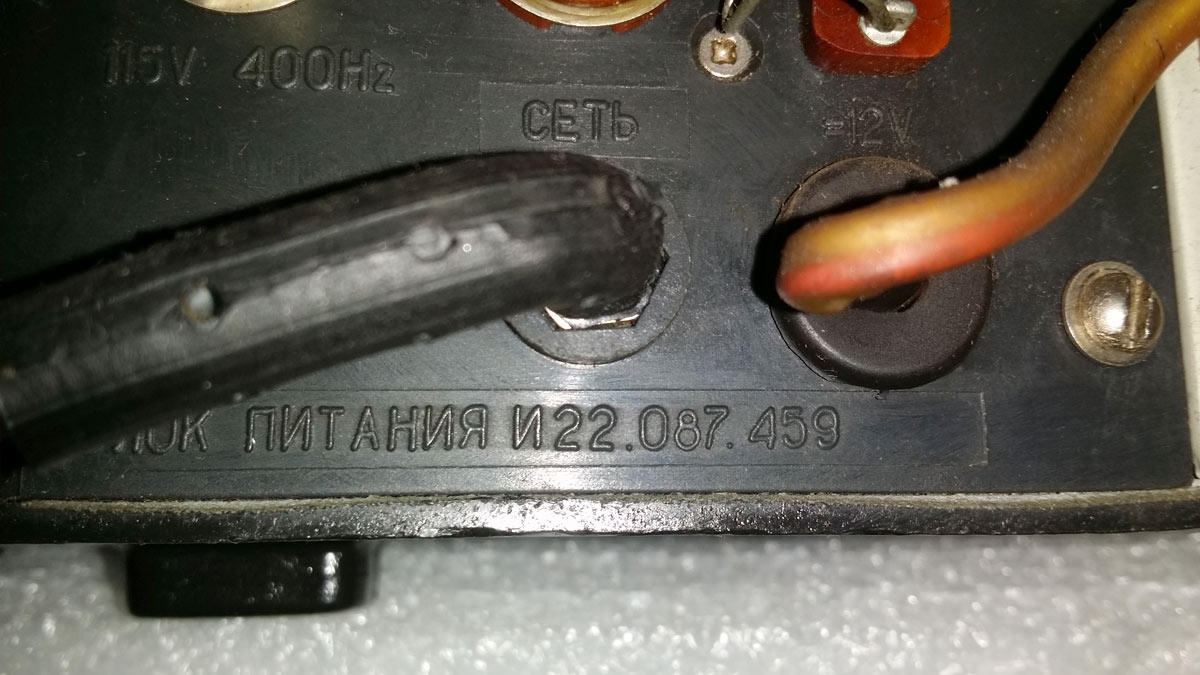

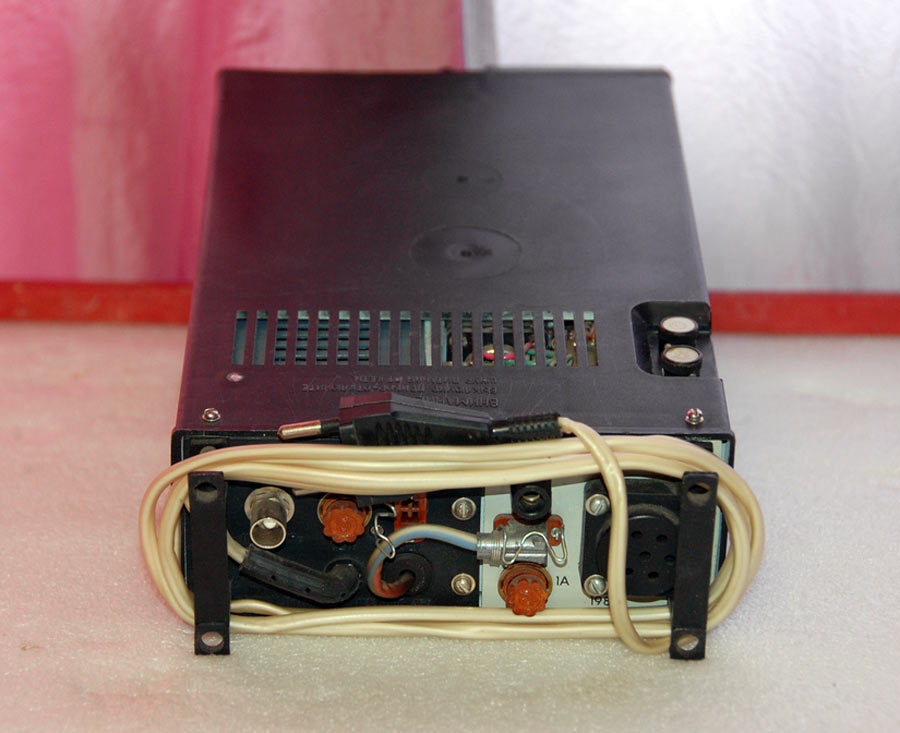

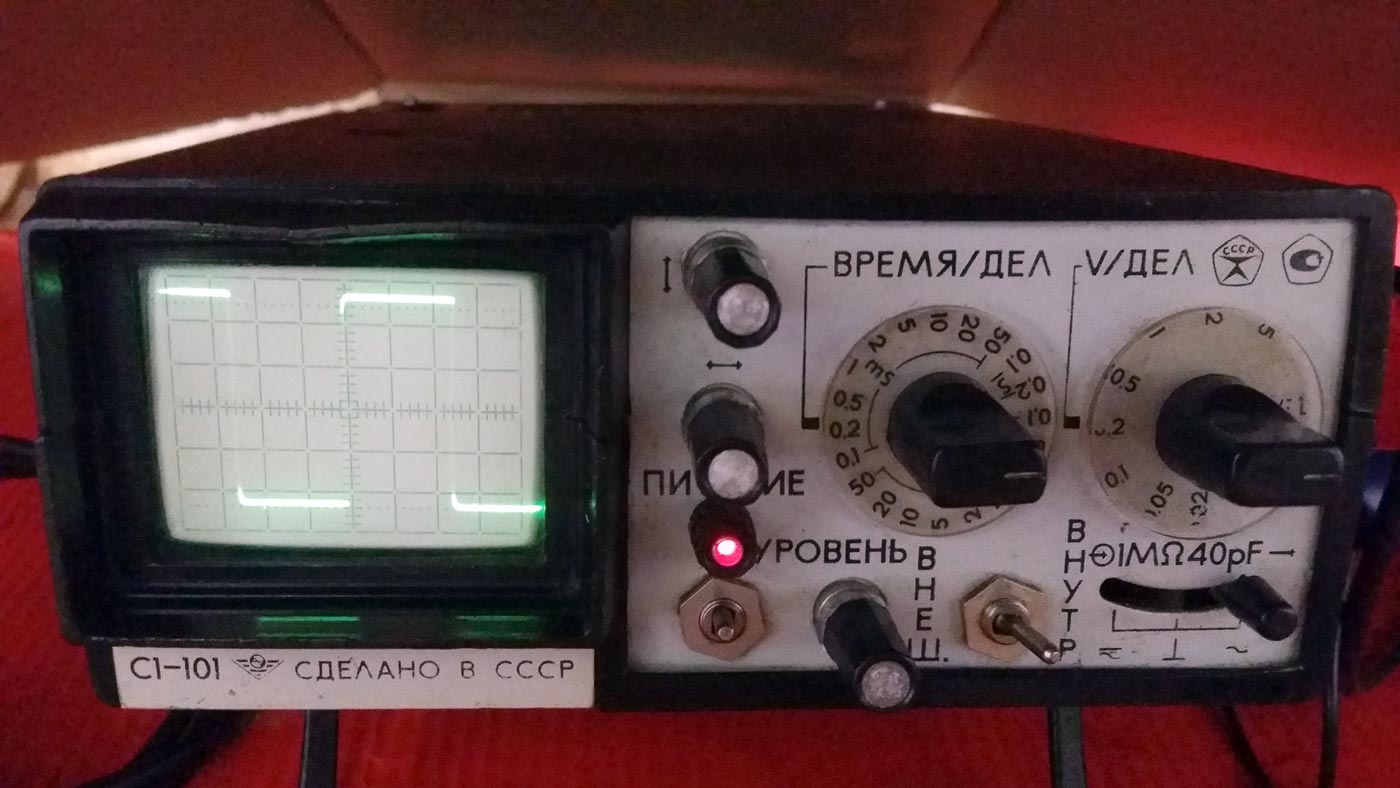

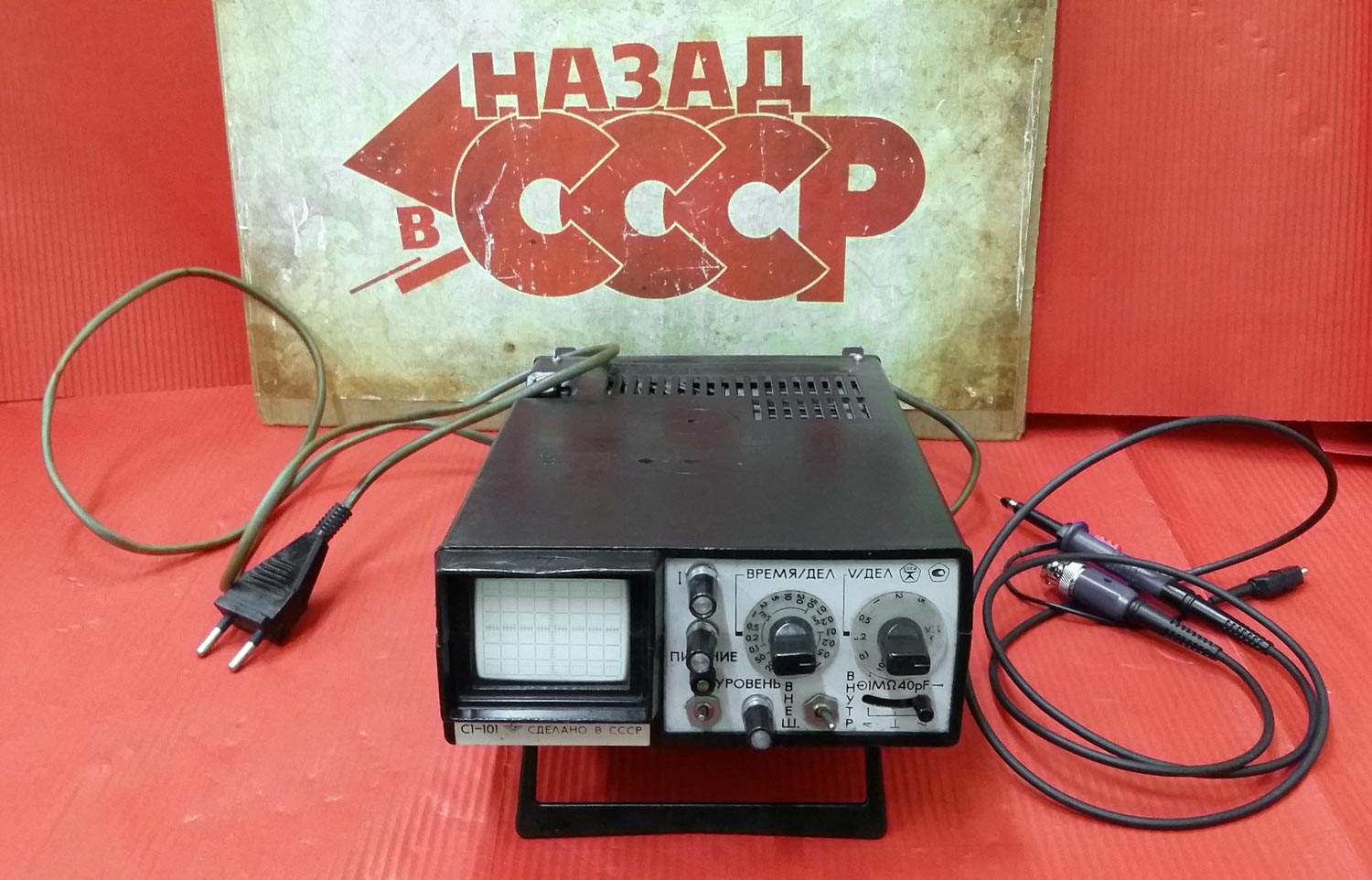

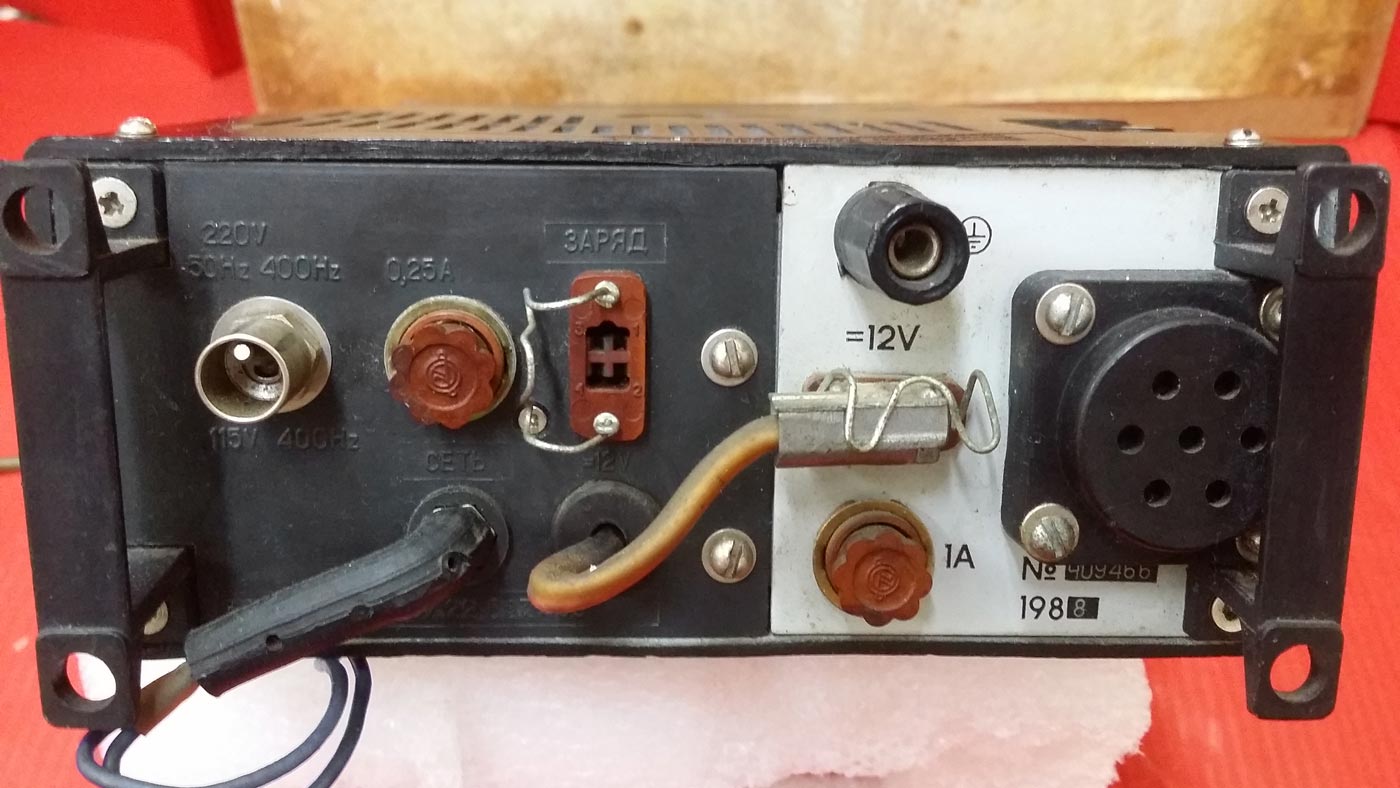

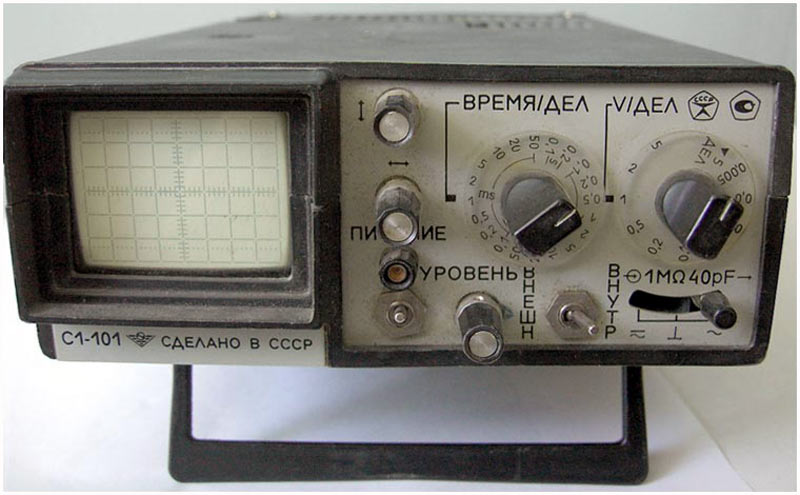

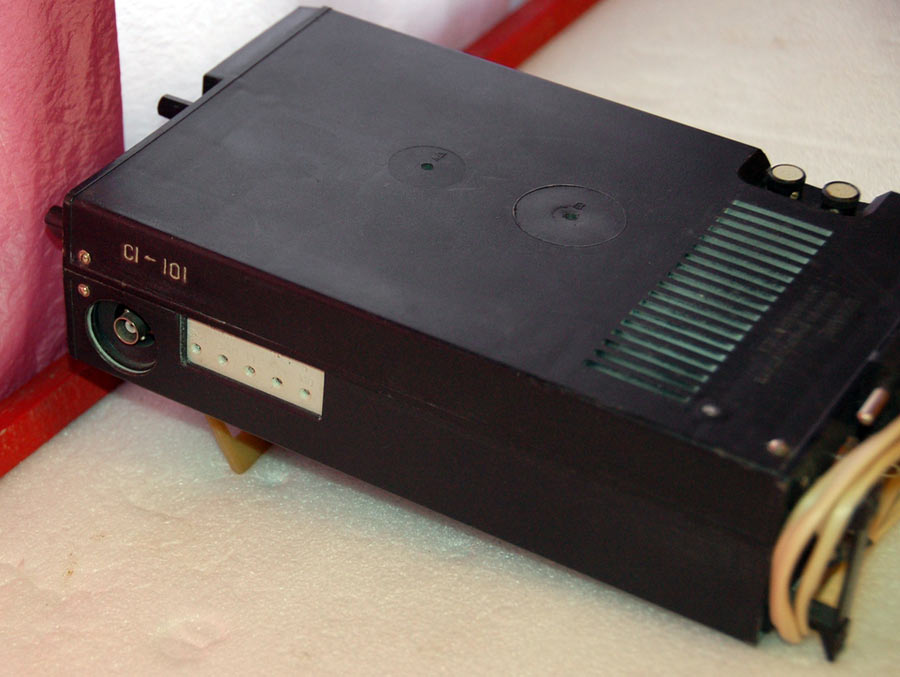

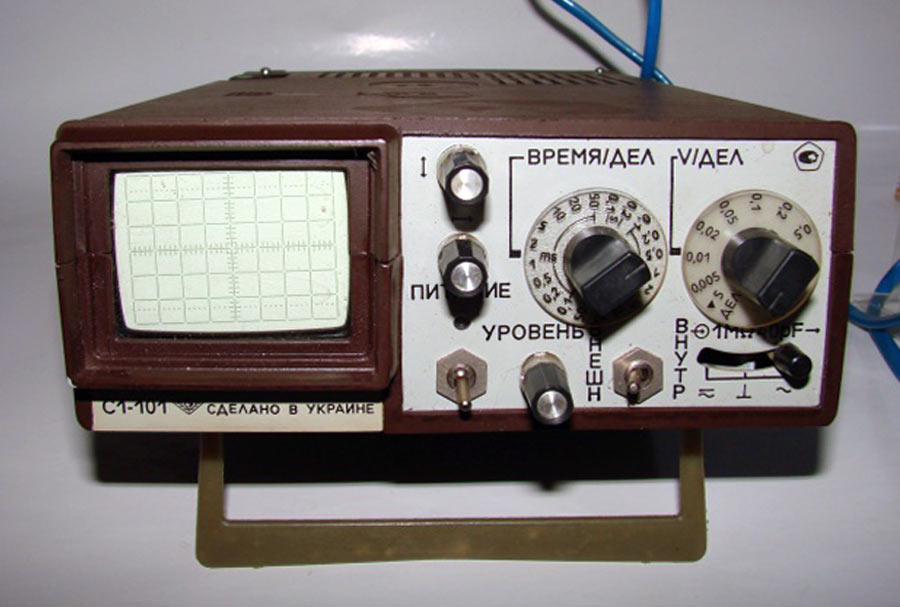

Миниатюрный универсальный осциллограф *С1-101* с 1987 года выпускало Львовское ПО им. Ленина и Екатеринбургское ООО *Белвар*. Прибор предназначен для исследования формы периодических электрических сигналов визуальным наблюдениям и измерениям амплитуд в диапазоне от 0,01 до 300 В и временных интервалов от 0,3* 10-6 с до 0,4 с. Диапазон: 0...5 МГц. Ширина луча ~ 0.6 мм. Размер экрана - 40x30 мм. Питание 220, 110, 27 и 12 вольт. Блок для питания осциллографа был как встренный внутрь, так и отдельный, вставляемый в специальную нишу прибора. Максимальное входное напряжение 300 В. Потребляемая мощность 18 Вт. Габариты прибора 281x155x69 мм. Вес 1.8 кг.
