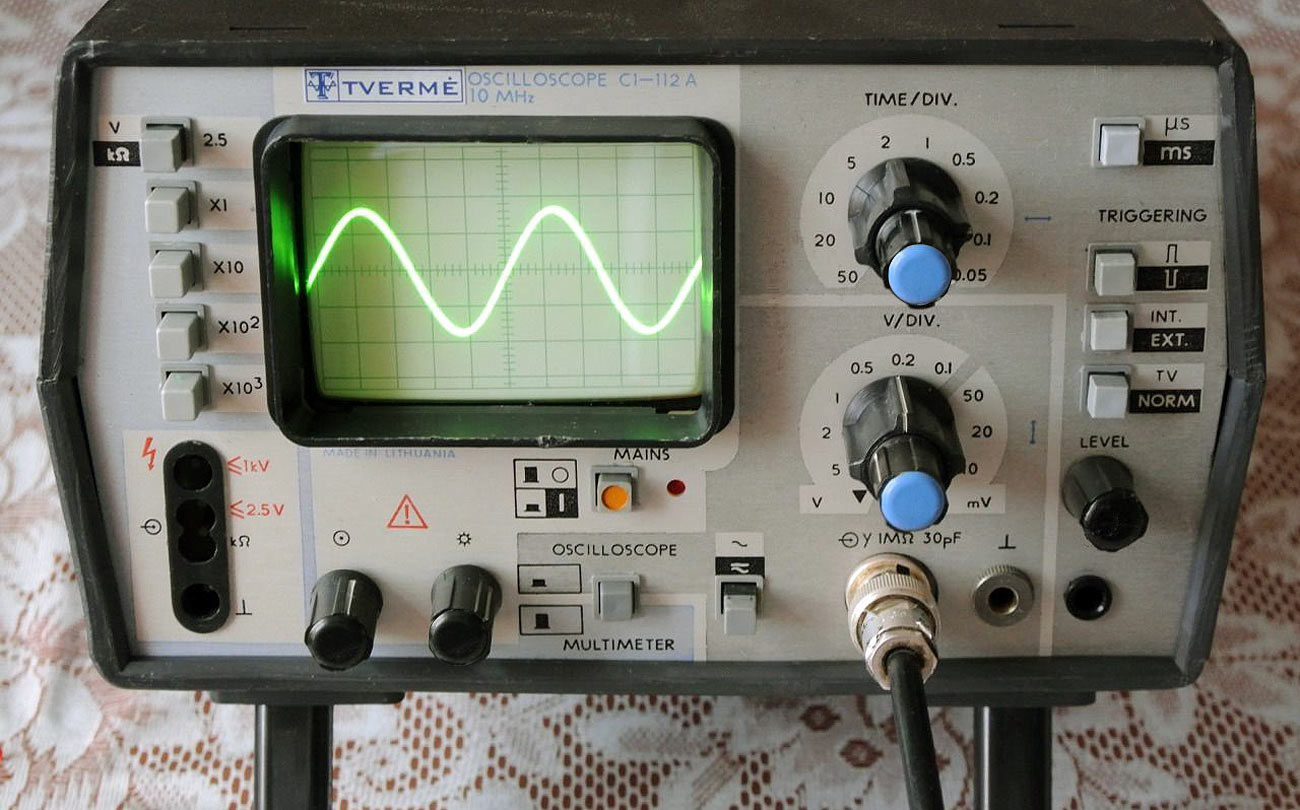

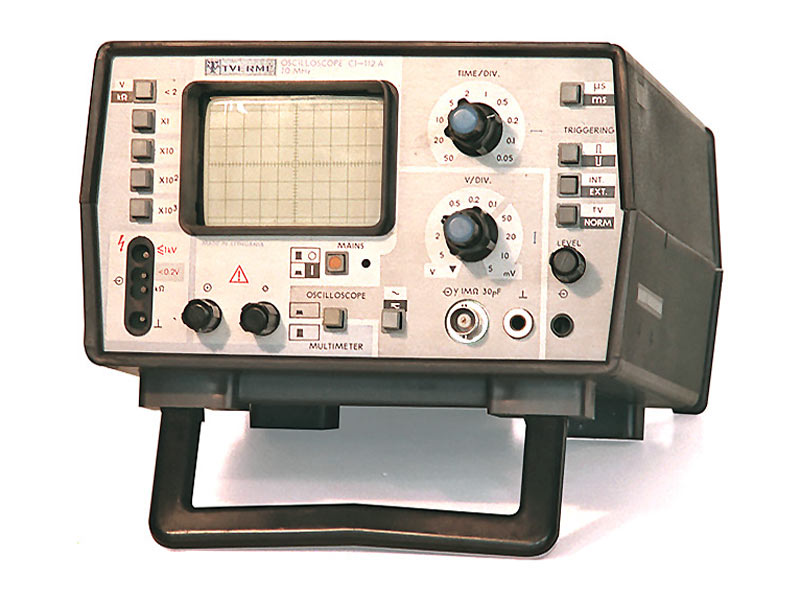

Осциллограф-мультиметр **С1-112** выпускался с 1982 года. Он несколько раз был модернизировапн, получая к наименованию буквенный индекс: *С1-112А*, *С1-112М*, *С1-112АМ*. Осциллограф **С1-112** предназначен для исследования сигналов с амплитудой 5 мВ - 250 В и длительностью 0,12 мкc - 0,5 с (0,06 мкс - 0,5 с) в режиме осциллографа, измерения напряжений постоянного тока до 1000 В и активных сопротивлений до 2,5 МОм (20 МОм) с цифровой индикацией результатов измерений на экране ЭЛТ в режиме мультиметра. Прибор применялся при проверке и ремонте промышленной или бытовой электронной аппаратуры. Габаритные размеры любого прибора 250х190х110 мм. Осциллограф С1-112А предназначен для исследования сигналов с амплитудой 5 мВ — 250 В и длительностью 0,12 мкc — 0,5 с (0,06 мкс — 0,5 с) в режиме осциллографа, измерения напряжений постоянноготока до 1000 В и активных сопротивлений до 2,5 МОм (20 МОм) с цифровой индикацией результатов измерений на экране ЭЛТ в режиме мультиметра. Широко применяются при проверке и ремонте промышленной и бытовой электронной аппаратуры в ремонтных мастерских, учебных заведениях и радиолюбителями. Конструктивно осциллографы выполнены в технологическом корпусе настольного типа. Малые габаритные размеры и масса позволили снизить трудоемкость изготовления приборов. Полоса пропускания 0 — 10 МГцВремя нарастания ПХ 35 нсКоэфф. отклонения 0,05 мВ — 5 ВКоэфф. развертки 0,05 мкс — 50 мсПогрешности коэфф. 5%МультиметрПостоянное напряжение 1мв — 1000 ВПределы измерения U= 2,5; 25; 250; 2500Погрешность U= ±[1+0,1(Uк/Ux)]%Активное сопротивление 1 Ом — 2,5 МОмПределы измерения R 2,5; 25; 250; 2500 кОмПогрешность R ±[2+0,1(Rк/Rx)]Тип индикатора — ЭЛТ 8ЛО6ИПотребляемая мощность 25 В · АГабаритные размеры 250X190X110 ммМасса 3,6 кг  Структурная схема прибора включает: канал вертикального отклонения (КВО), предназначенный для усиления сигнала в заданном частотном диапазоне до уровня, необходимого для получения заданного коэффициента отклонения с минимальными амплитудными и частотными искажениями. КВО состоит из входного делителя, предварительного усилителя, линии задержки и оконечного усилителя;канал горизонтального отклонения (КГО), предназначенный для обеспечения линейного отклонения луча с заданным коэффициентом развертки. КГО включает усилитель синхронизации, триггер синхронизации, схему запуска, генератор развертки, схему блокировки и усилитель развертки;электронно-лучевой индикатор, предназначенный для визуального исследования сигналов и включающий ЭЛТ, схему подсвета и схему питания ЭЛТ;низковольтный источник питания, предназначенный для обеспечения питанием всех функциональных устройств;калибратор, предназначенный для формирования сигнала, калиброванного по амплитуде и по времени;аналого-цифровой преобразователь (АЦП), являющийся основным узлом мультиметра и предназначенный для оцифровки измеряемых напряжений и сопротивлений;знакогенератор, предназначенный для индикации на экране ЭЛТ измеренных значений напряжения и сопротивления.
