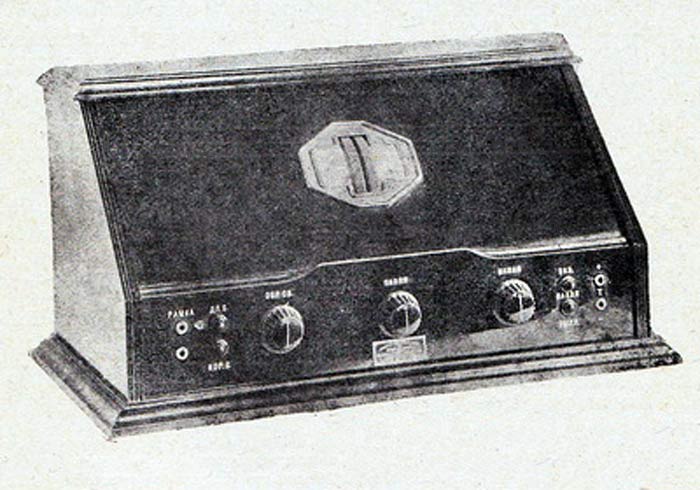

Радиоприёмник батарейный *СГ-6* с 1930 по 1932 год выпускал Ленинградский завод им. Козицкого. Радиоприёмник **СГ-6** (Супер-Гетеродин 6-ламповый) предназначен для приёма на рамочную антенну и громкоговоритель радиовещательных станций в диапазоне от 260 до 1850 м (1154...162 кгц). Первая лампа СТ-6 (двухсеточная) служит одновременно генератором местных колебаний и первым детектором. Следующие три лампы типа ПТ-2 служат для усиления получаемых после первого детектора колебаний промежуточной частоты. Пятая лампа ПТ-2 работает в качестве второго детектора, шестая лампа ПТ-2 усиливает низкую частоту. Для настройки контура рамочной антенны, включаемой в цепь управляющей сетки двухсеточной лампы СТ-6, между управляющей сеткой и катодом этой лампы включен конденсатор переменной емкости. Гетеродин приёмника собран по трёхточечной схеме. В качестве управляющей сетки гетеродина использована катодная  сетка лампы СТ-6. Настройка гетеродина производится при помощи переменного конденсатора и путем переключения 2-х комплектов катушек индуктивности. Громкость приёма регулируется конденсатором. Переход с первого детектора на первый каскад усиления ПЧ с первого каскада на второй каскад и со второго на третий каскад усиления промежуточной частоты, осуществлен с помощью трансформаторов. Первичная и вторичная обмотки первого трансформатора ПЧ настроены на фиксированную постоянную частоту. В других трансформаторах на ту же частоту при помощи настроены только вторичные (сеточные) обмотки. Переход на лампу второго детектора реостатный и со второго детектора на каскад усиления НЧ - трансформаторный. Для питания нужна батарея накала с напряжением 4 - 5 В и анодная батарея с напряжением 80 или 160 в. В последнем случае необходима батарея сеточного смещения. Повышенное анодное напряжение и смещение подаются лишь на лампу усиления НЧ. Несмотря на значительное количество ламп и на супергетеродинную схему, чувствительность радиоприёмника **СГ-6** весьма не велика. Габариты приёмника 484х302х255 мм, масса 4,3 кг.
