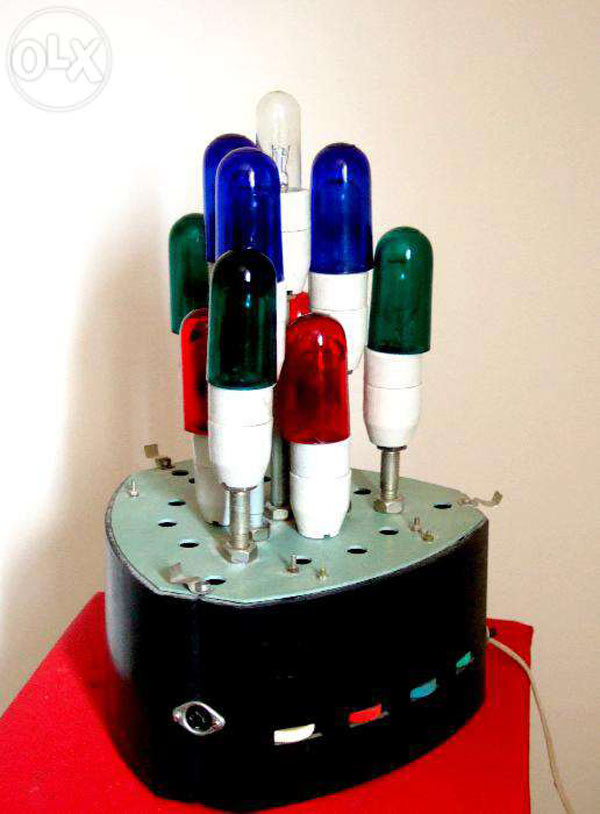

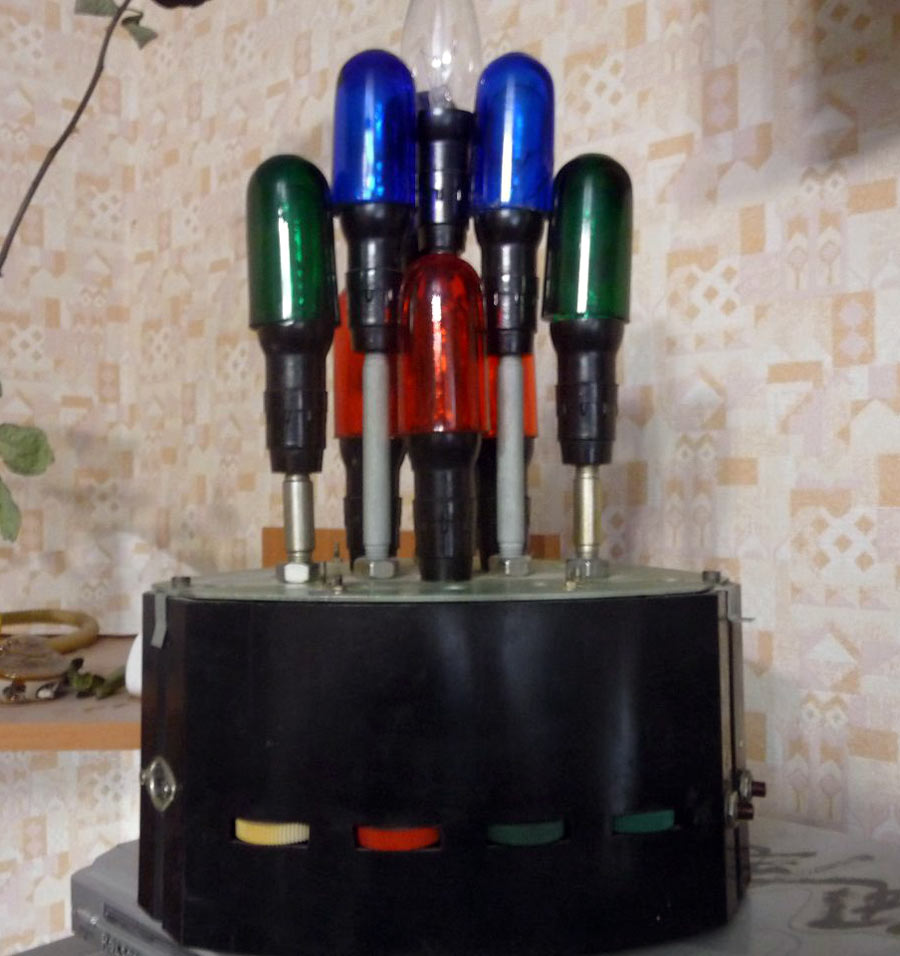

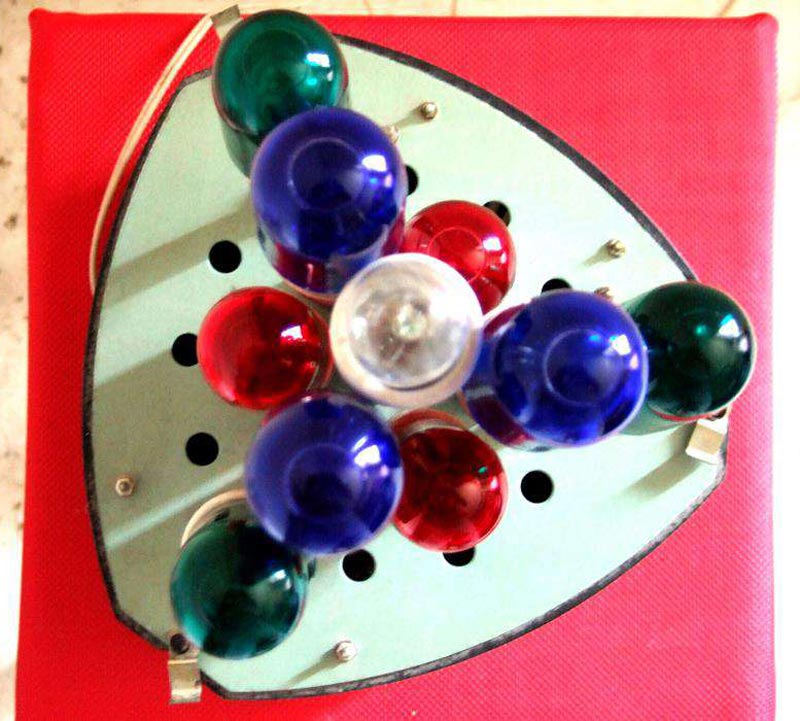

Цветомузыкальная приставка *Спектр-10* с 1978 года выпускалась ПО Орловский завод УВМ им. К.М. Руднева. ЦМП служит для цветового сопровождения звука, воспроизводимого с магнитофона и электрофона. В усилительном тракте сигнал разделяется на 3 частотные полосы. От сформированных сигналов идет управление свечением трех групп ламп накаливания, на которые надеты светофильтры из цветного стекла - красные на нижний ряд, зеленые - на средний и синие - на верхний. Свет ламп проходит через общий рассеиватель и цвета смешиваются. Чтобы рельефнее проявились цветовые оттенки, приставку следует устанавливать в наименее освещенном углу комнаты. Количество основных каналов - 3. Максимальная потребляемая мощность - 450 Вт. Мощность на канал - 75 Вт. Красный свет подсветки соответствует сигналу с частотой менне 400Гц; синий цвет подсветки соответствует полосе частот лежащей в пределах 250...2500 Гц; зеленый свет соответствует сигналу частотой не менее 1000 Гц. Количество каналов подсветки - 1. Мощность канала подсветки - 25 Вт.
