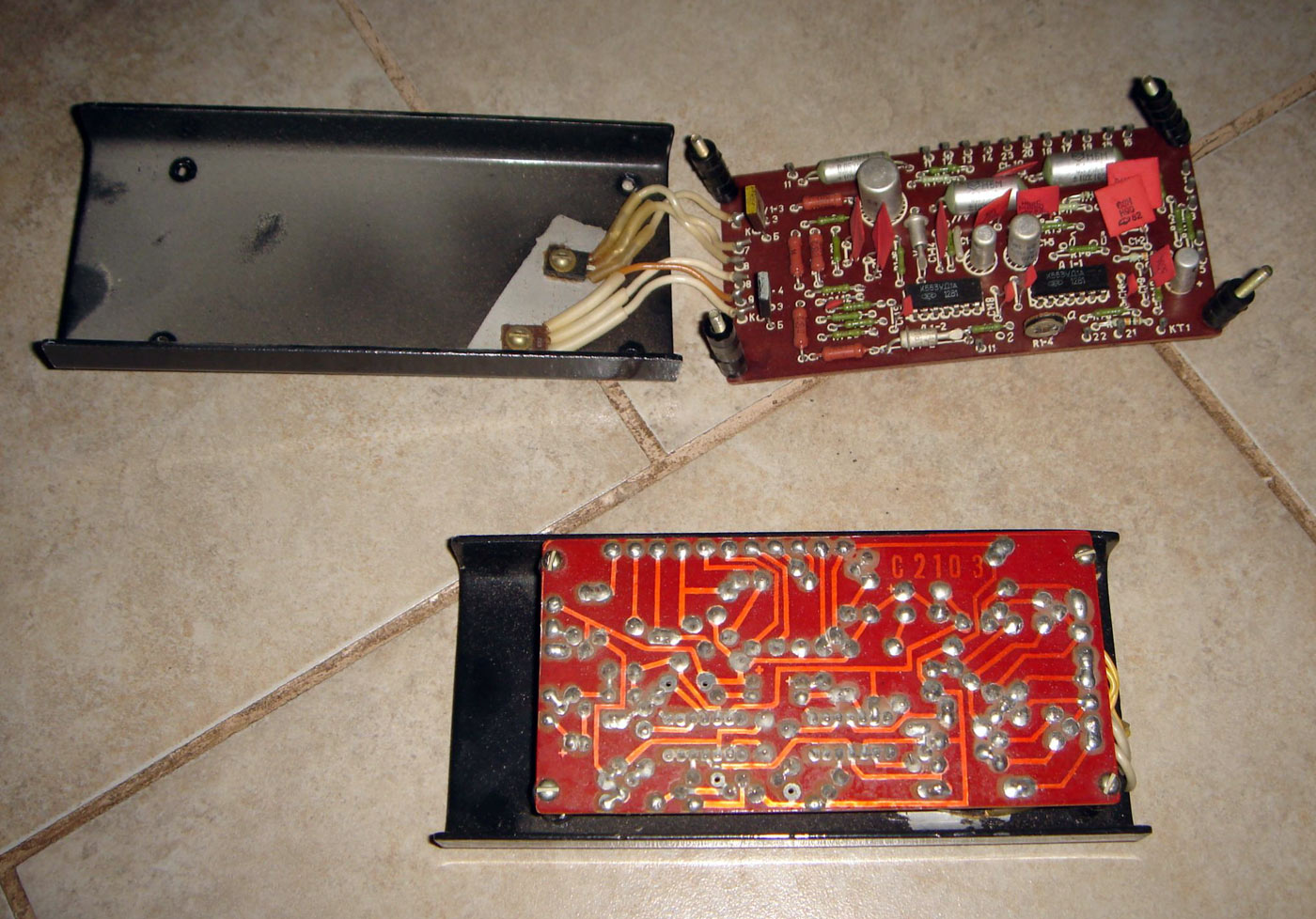

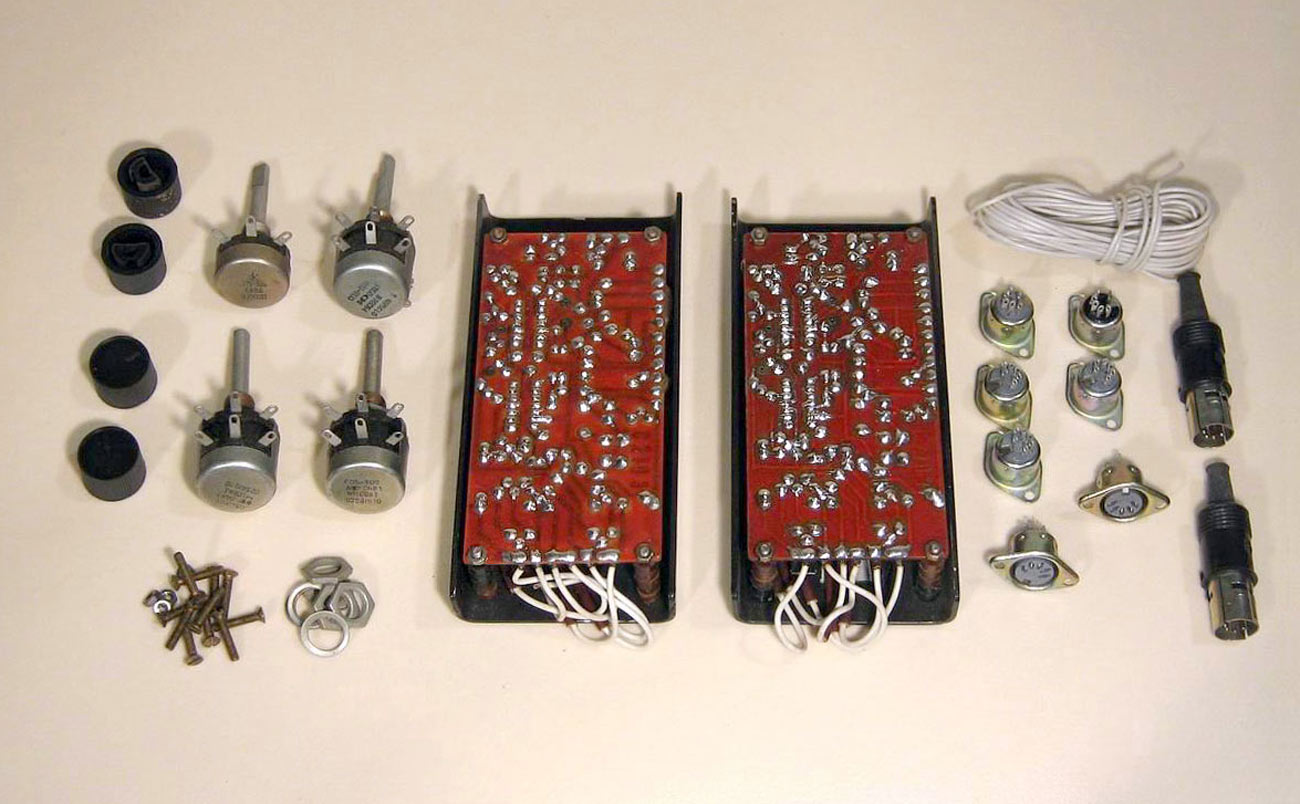

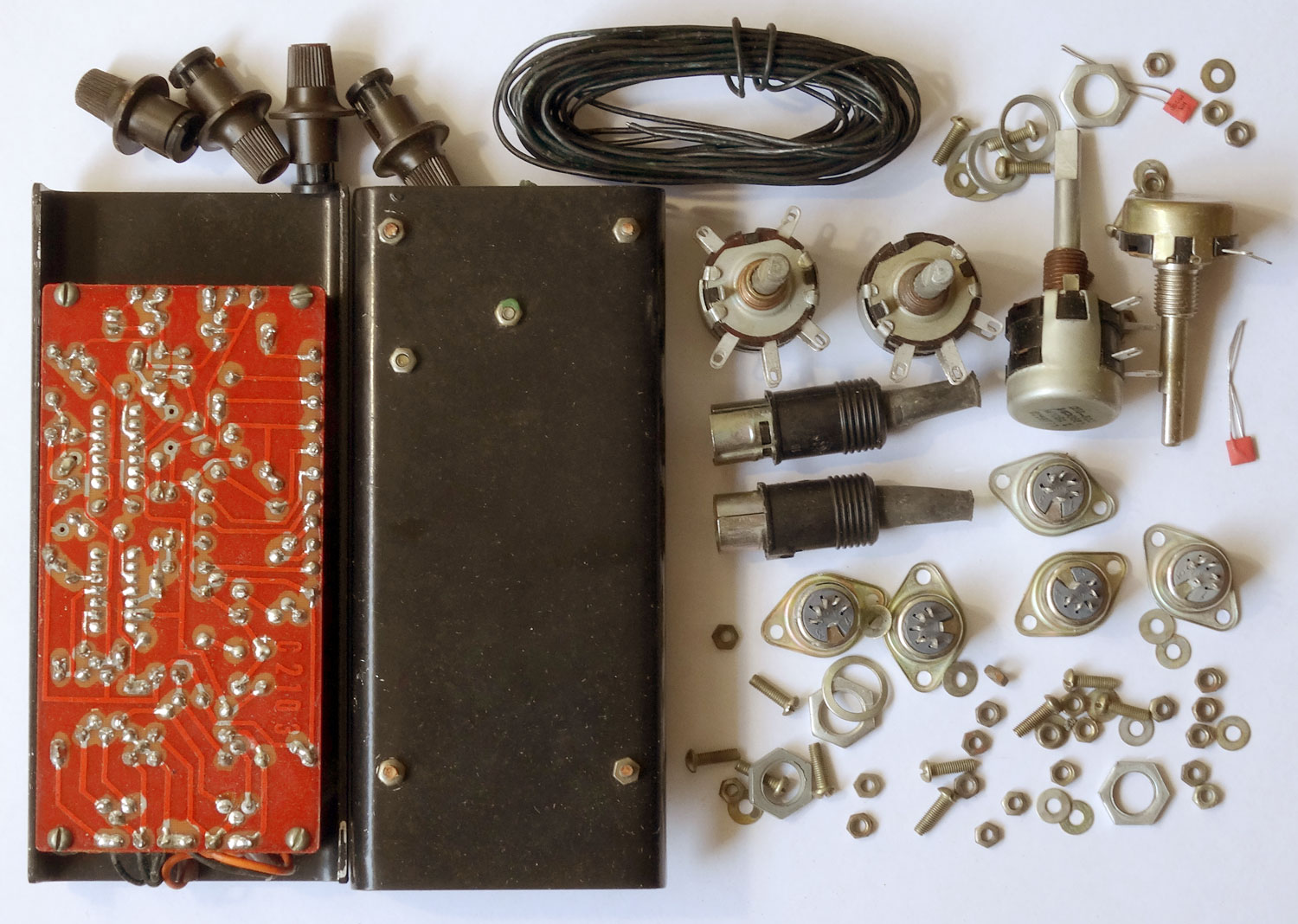

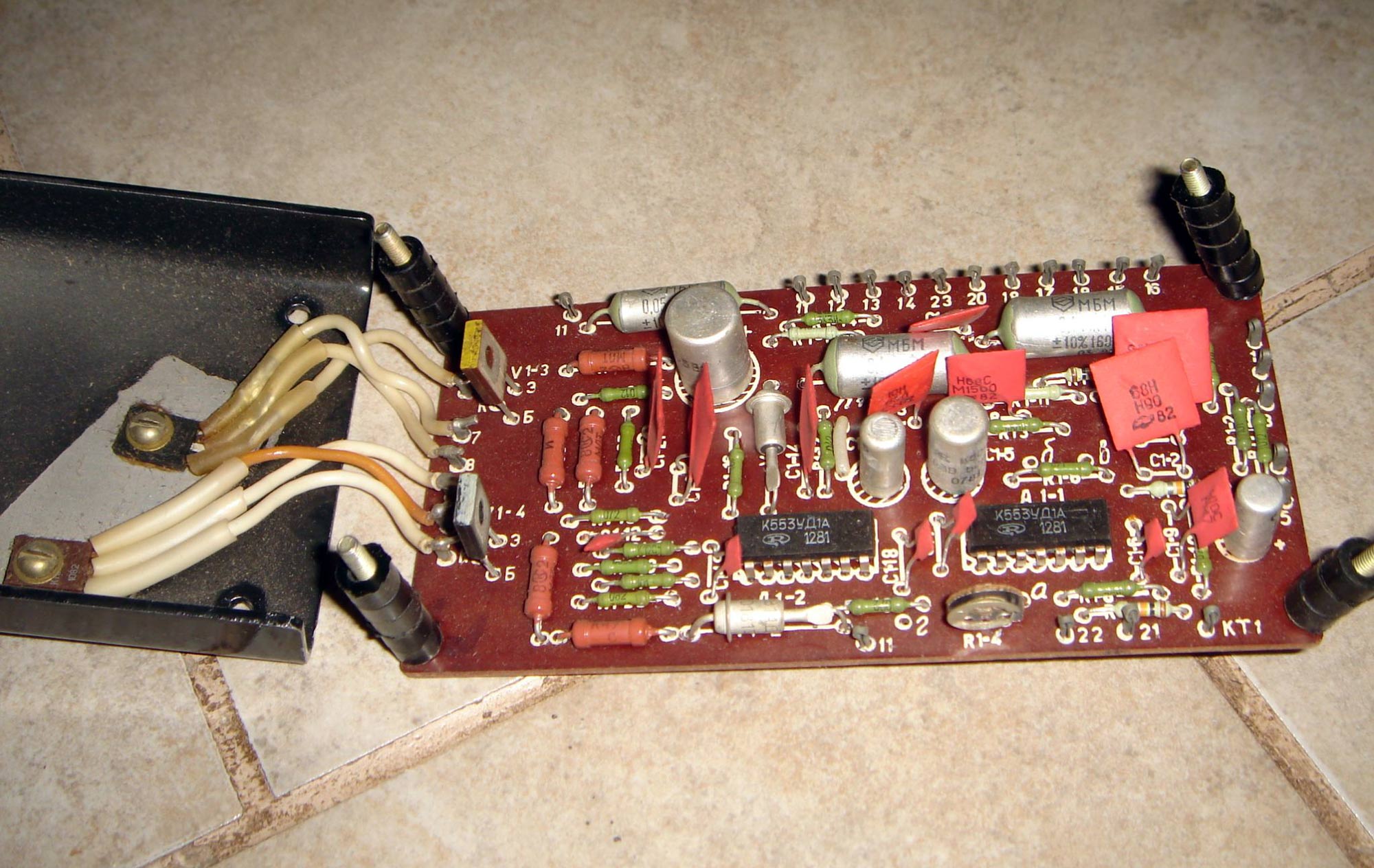

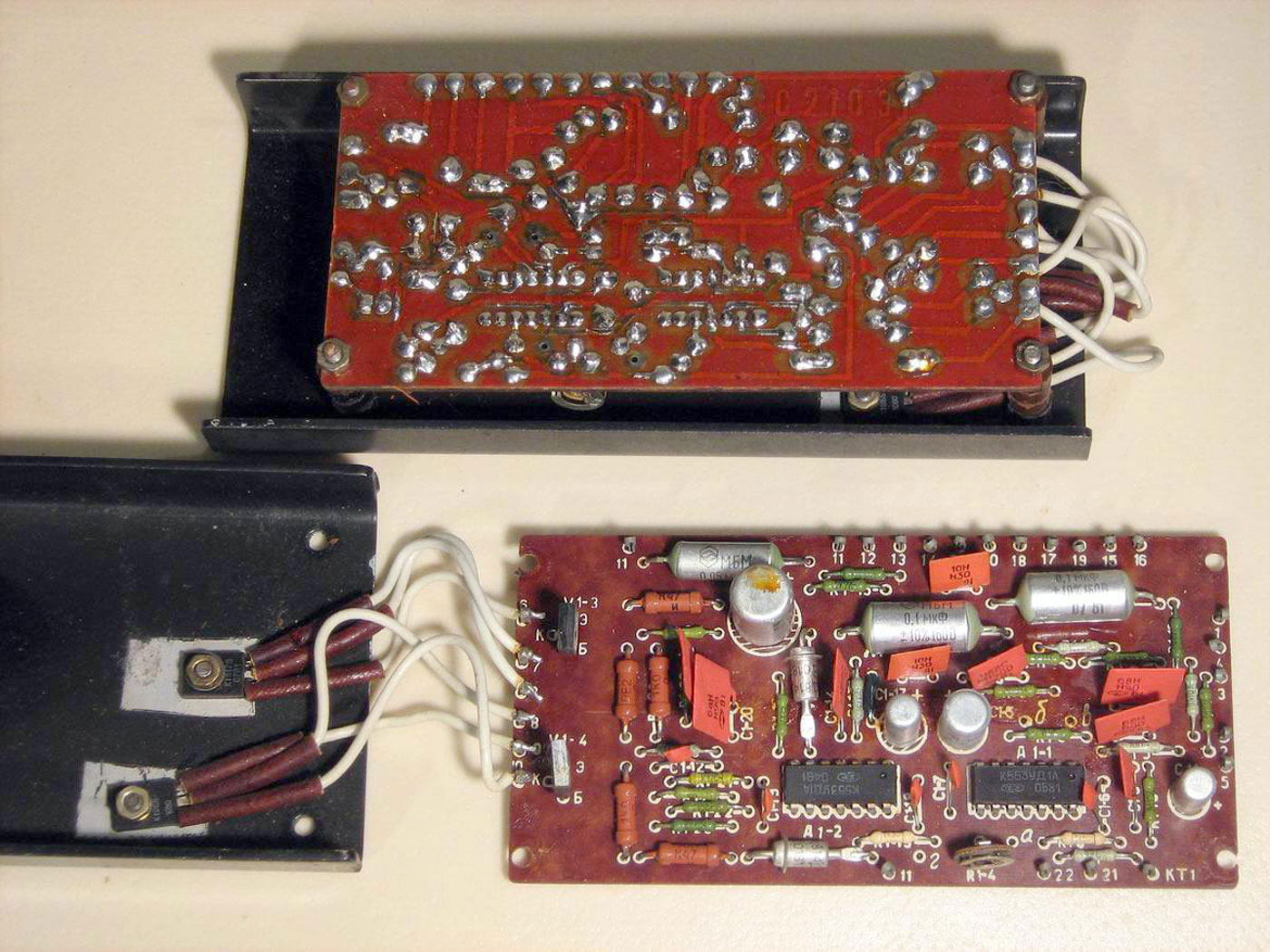

Радиоконструктор *Старт-2103* (Усилитель НЧ) с 1981 года выпускало Новгородское ПО *Элкон*. Набор блоков, деталей и узлов предназначен для сборки мощного стереофонического усилителя НЧ. Блоки устанавливаются в унифицированных корпусах радиоконструктора или в любых других конструкциях по желанию и возможности радиолюбителя. Усилитель из набора предусматривает работу от радиоприёмников, пьезоэлектрического звукоснимателя, магнитофонной приставки, телевизора, а в режиме монофонического воспроизведения может использоваться и как усилитель НЧ эстрадного ансамбля. В качестве акустических систем можно применить заводские, с сопротивлением 4 Ома или имеющиеся в распоряжении радиолюбителя. Технические характеристики: номинальная выходная мощность при КНИ 0,5% на нагрузке 8 Ом - 20 Вт; максимальная выходная мощность при КНИ 5% - 30 Вт; диапазон усиливаемых частот 15...50.000 Гц; потребляемый ток без сигнала 50 мА, при максимальной мощности 1 А; пределы регулировки громкости 60 дБ, стереобаланса 10 дБ, тембров +16 дБ по НЧ и ±15 дБ ВЧ. Габариты платы усилителя НЧ - 120x60x35 мм.
