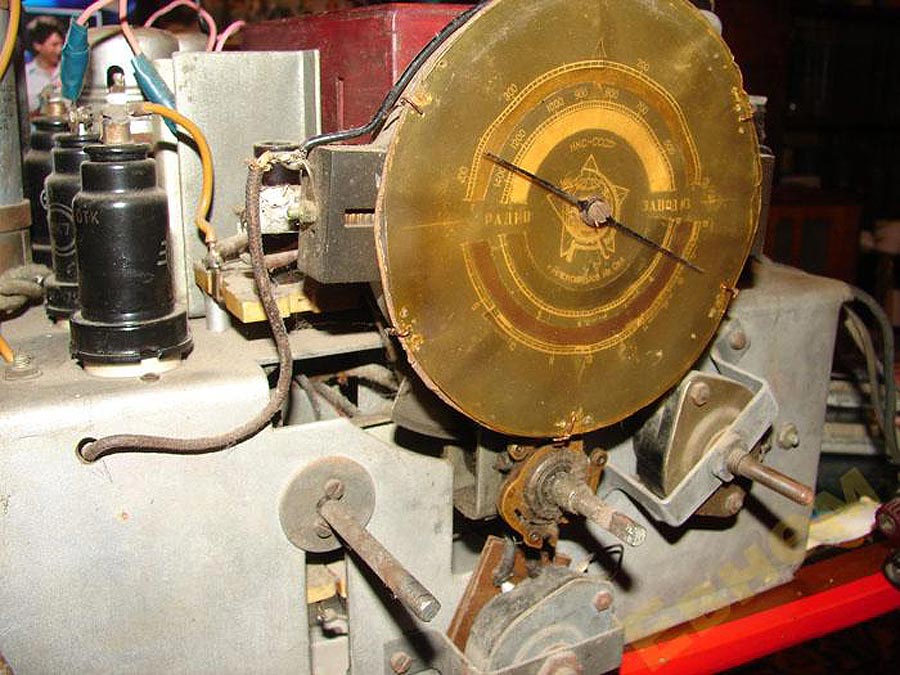

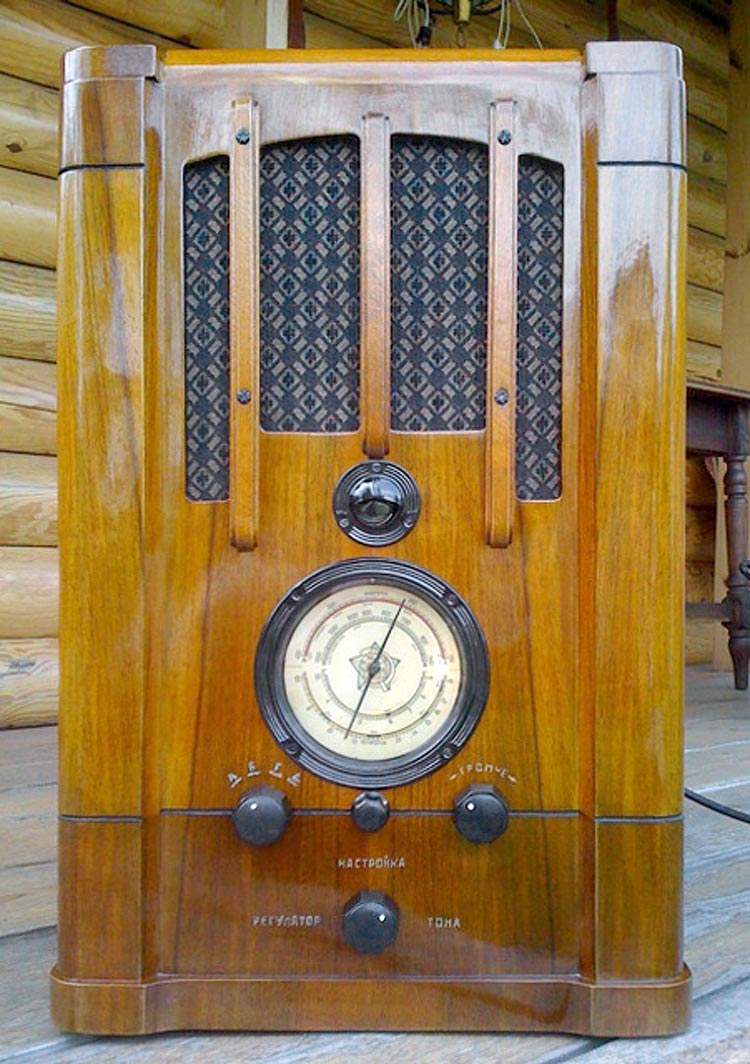

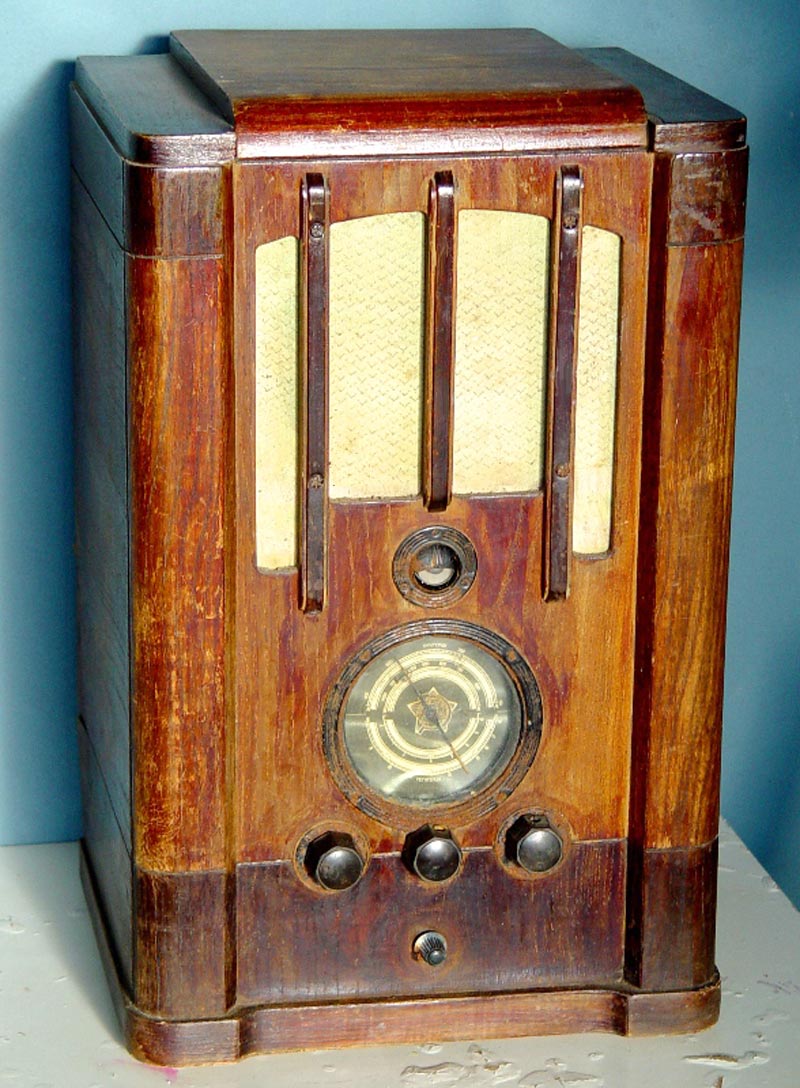

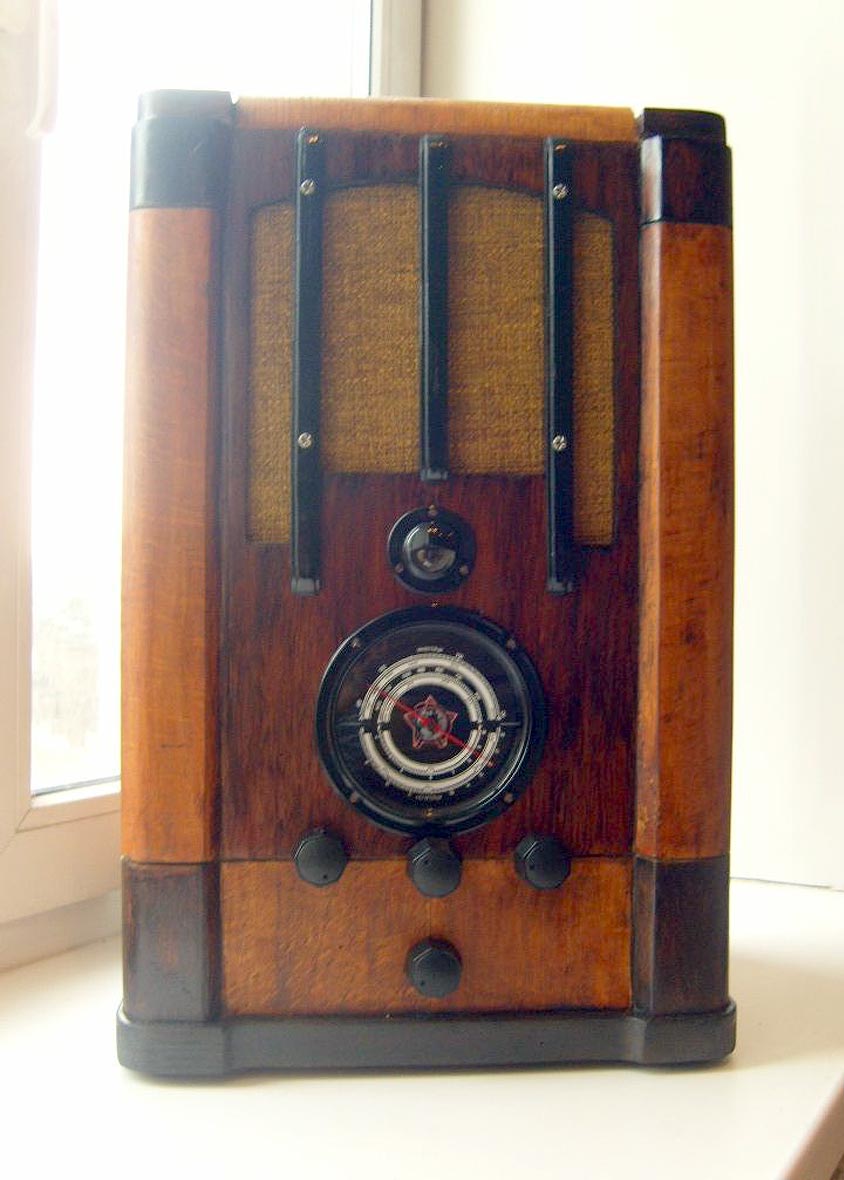

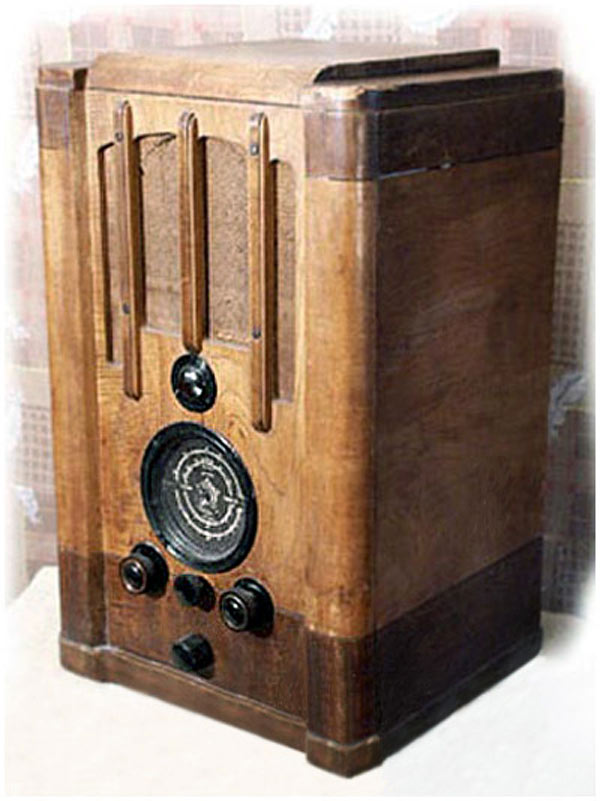

Радиоприёмник сетевой ламповый *СВД-М* с октября 1937 года выпускал Александровский радиозавод. Всеволновой десятиламповый супергетеродинный приёмник **СВД-М** - модернизированный вариант приёмников **СВД** и **СВД-1**. В отличичии от лицензированного США радиоприёмника **СВД-1**, радиоприёмник **СВД-М** считается полностью отечественной разработкой. Выпуску приёмника способствовало освоение заводом **Светлана** производства более качественных и стабильных, в сравнении со стеклянными, металлических ламп. Но в большей части выпускаемых радиоприёмников кроме отечественных радиоламп всё же применяли более качественные американские лампы. Радиоприёмник **СВД-М** собран на высоком шасси, закрытом снизу поддоном. На шасси сверху размещены лампы, блок настройки, силовой трансформатор и электролитические конденсаторы; остальные элементы находятся внутри шасси. Доступ к отдельным элементам затруднен, так как в аппарате применён многоэтажный монтаж. На боковых стенках ящика расположены специальные амортизаторы, на которых крепится шасси приёмника. В верхней части ящика расположен динамический громкоговоритель. Корпус приёмника представляет собой фанерованным шпоном, прямоугольный деревянный ящик. На лицевой стороне корпуса находятся четыре ручки управления: левая верхняя - переключатель диапазонов, правая верхняя - регулятор громкости, центральная - ручка настройки, ручка расположенная внизу - регулятор тембра и выключатель сети. Двойная ручка настройки оснащена редуктором. Передача вращения на вал конденсатора настройки осуществляется металлической пружинной фрикционной муфтой. Шкала круглая, разделена на 4 поддиапазона. Над шкалой находится экран электроннолучевого индикатора настройки. На задней стороне шасси приёмника расположены клеммы подключения адаптера, антенны и земли. Задняя стенка открывает доступ к высокому коробчатому шасси, разъёмной конструкции. Переключение напряжения сети - осуществляется перестановкой перемычек на специальной колодке, закрытой стальным сдвигающимся кожухом, на которой установлен и плавкий предохранитель. Силовой трансформатор заключен в металлический экран. Контурные катушки УВЧ и гетеродина смонтированы в виде отдельного экранированного блока представляющего собой самостоятельную конструкцию, прикрепленную к шасси четырьмя болтами. В модели применён оригинальный конденсатор настройки - он четырехсекционный, установлен на амортизирующих прокладках и прикрыт картонным кожухом. Трансформаторы ПЧ находятся под шасси и настраиваются латунными винтами, выведенными на заднюю панель шасси. Переключатель диапазонов - галетный, трехплатный. Выходной трансформатор так же заключен в кожух и размещен на **корзине** громкоговорителя с подмагничиванием. Габаритные размеры приёмника 560х360х290 мм, вес 16 кг. Диапазон принимаемых частот: 1. Диапазон **А** или ДВ - 750...2000 м (400...150 кГц);  2. Диапазон **Б** или СВ - 200...556 м (1500...540 кГц); 3. Диапазон **Г** или КВ-1 - 85,7...33,3 м (3,5...9,0 МГц); 4. Диапазон **Д** - КВ-2 - 36,6...16,7 м  (8,2...18,0 МГц). Промежуточная частота 445 кГц. Выходная мощность приёмника на сопротивлении эквивалента динамика при коэффициенте нелинейных искажений 10% - 3 Вт. Чувствительность по э.д.с. в антенне, измеренная при выходной мощности 0,5 Вт: в диапазоне А (250 кГц) - 20 мкВ, в диапазоне Б (1,0 МГц) - 10 мкВ, в диапазоне В (6 МГц) - 20 мкВ, в диапазоне Г (12,0 МГц) - 30 мкВ. Приемник питается от сети переменного тока, напряжением 110, 127, 220 В. Потребляемая от сети мощность не превышает 100 Вт.

Галерея
