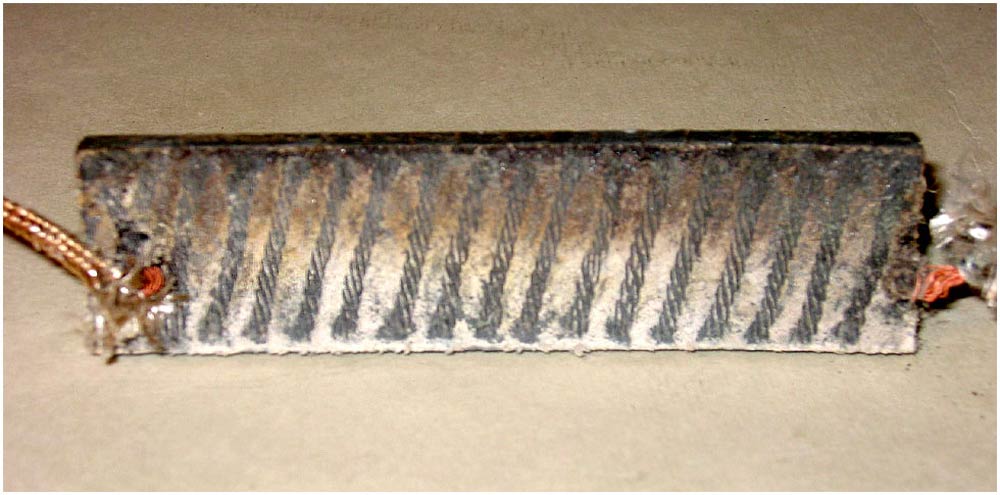

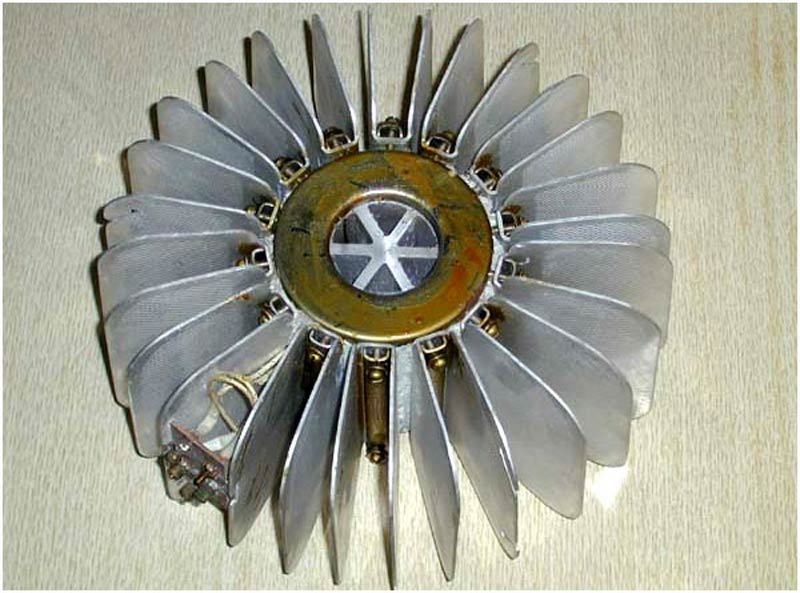

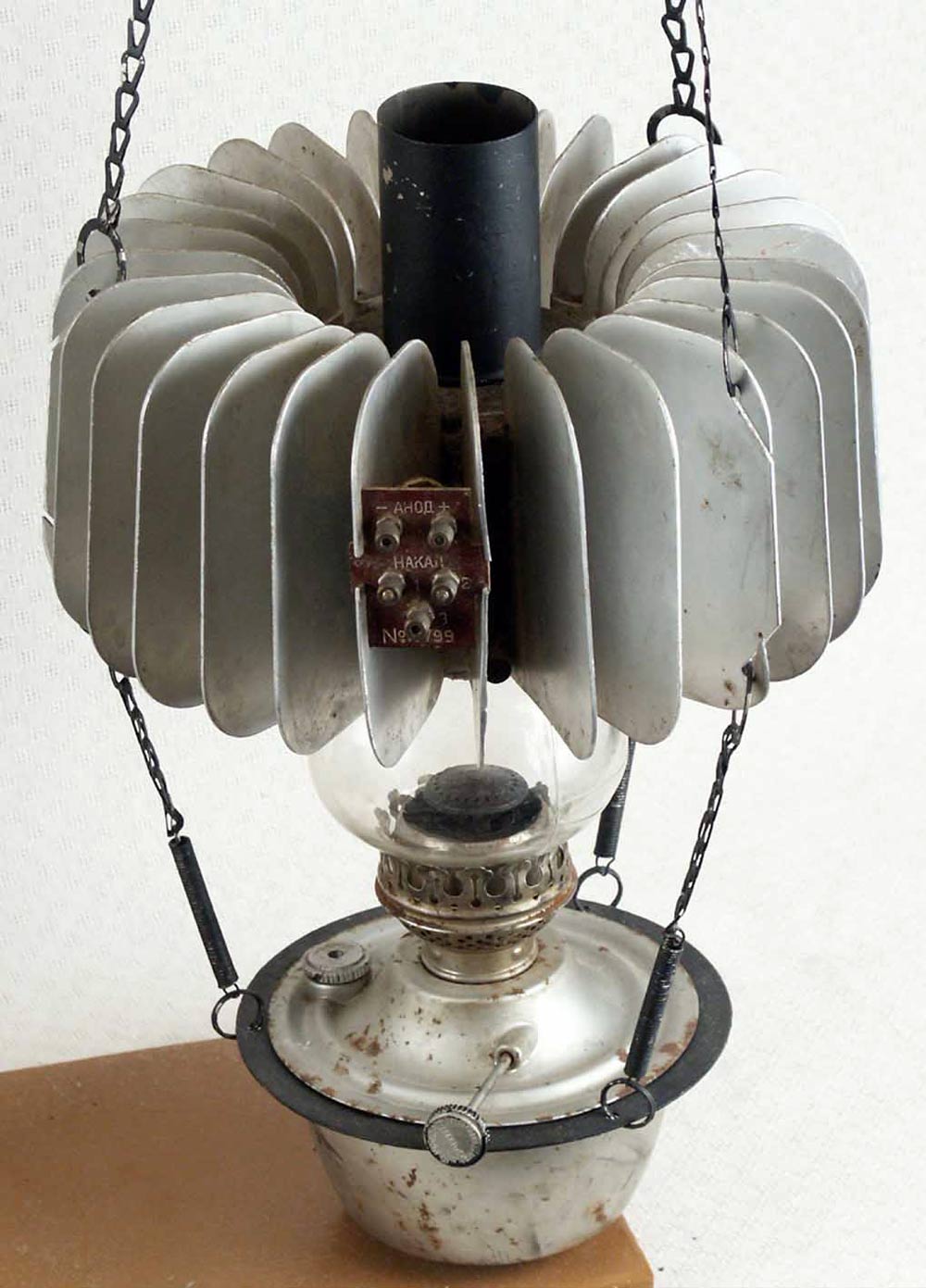

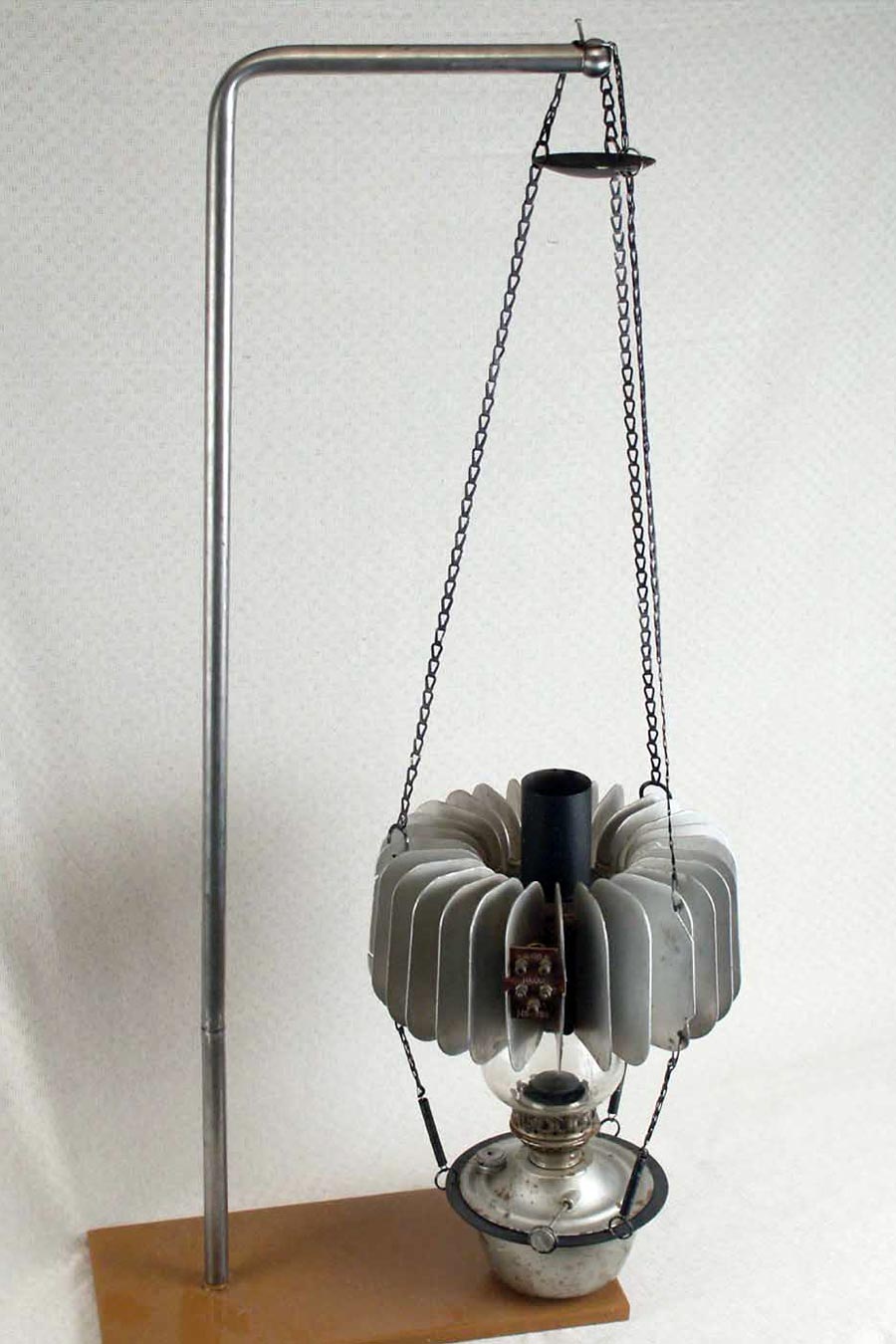

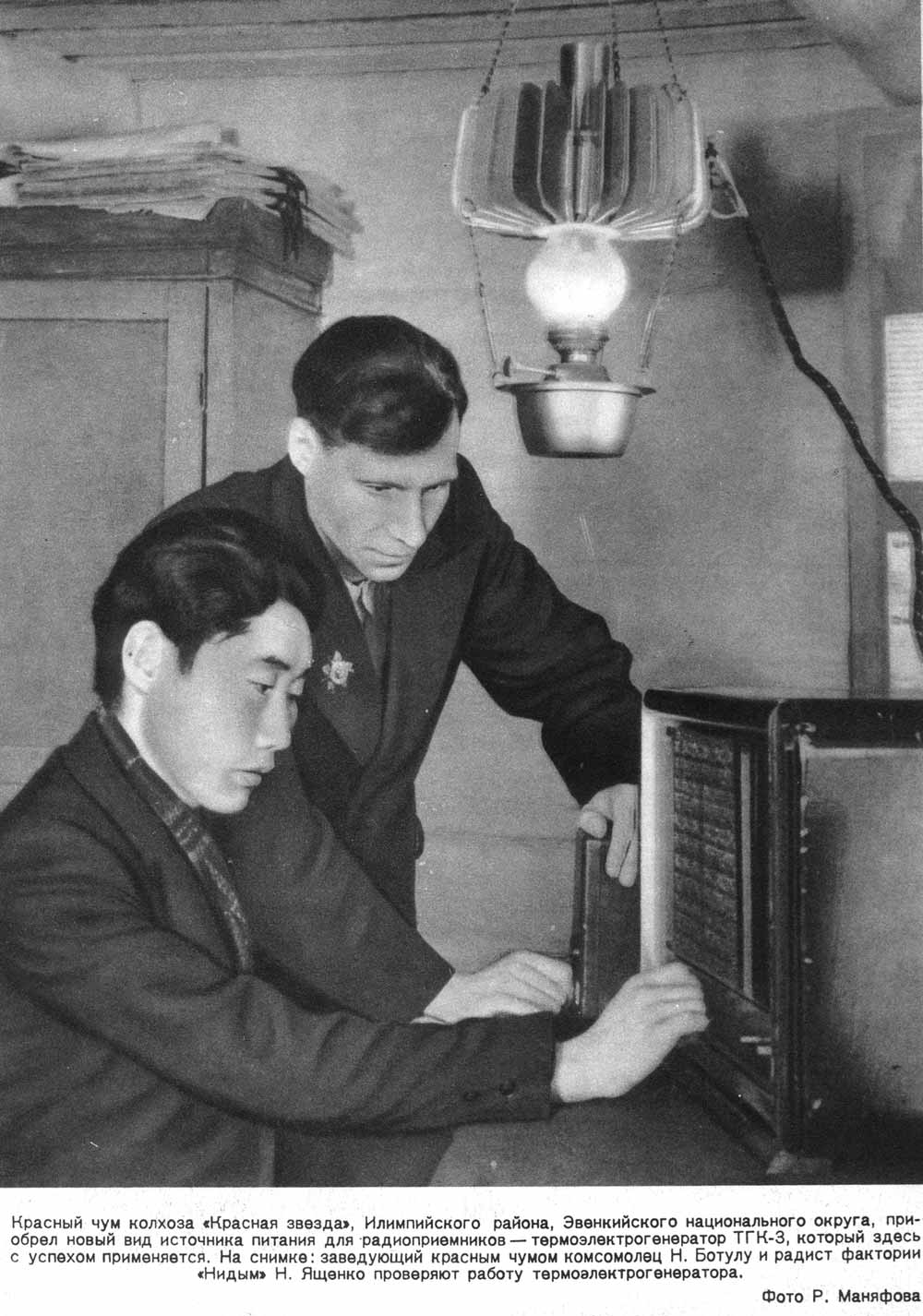

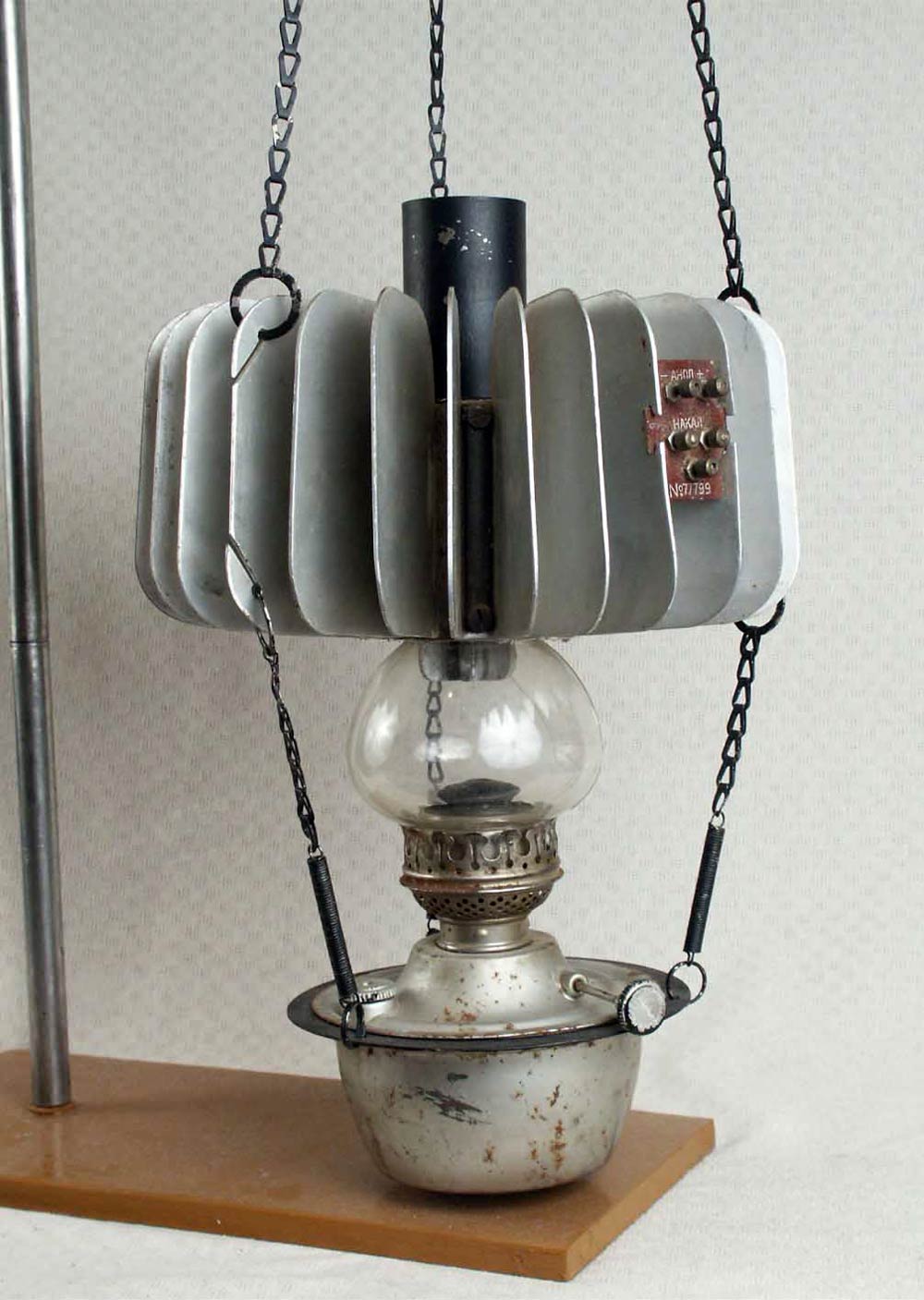

Термогенератор *ТГК-3* с 1953 года выпускало несколько заводов страны. Не совсем радиотематика, но всё же. Термогенератор *ТГК-3* мощностью 3 Вт предназначен для питания сельских батарейных радиоприёмников типа *Родина-47*, *Родина-52*, *Искра*, *Таллин Б-2*, *Тула* и других. Одновременно с работой радиоприёмника обеспечивалось освещение комнаты нагревательной и одновременно осветительной лампой *Молния*, что было важно в вечернее время, когда люди приходили домой с работы и хотели послушать новости страны. Принцип работы термогенератора основан на эффекте нагревания сплава двух разных металлов (термопар) где возникало напряжение. Термогенератор состоит из двух термобатарей, одна из которых даёт напряжение 2 В при токе 0,5 А и питает накал ламп приёмника, вторая даёт напрежение 2 В при токе 2 А и через вибропреобразователь питает аноды ламп. Ещё есть отвод для питания накала ламп некоторых приёмников напряжением 1,2 В и токе 0,36 А.
