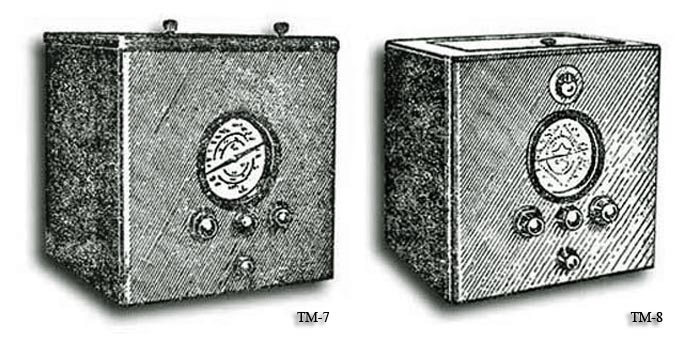

Радиоприёмники *ТМ-7* и *ТМ-8* выпускались с 1938 года Александровским радиозаводом № 3. Радиоприёмники **ТМ-7** и **ТМ-8** предназначены для использозания на вещательных радиотрансляционных узлах. В небольшом количестве они были реализованы и в розничной торговле. Как к приёмникам трансляционных узлов, к ним предъявлялись  следующие требования: при хорошей чувствительности и избирательности иметь на выходе мощность, достаточную для передачи по воздушной или кабельной линии и возбуждения предварительного усилителя узла. Для этого достаточна выходная мощность порядка 200...250 милливатт. Так как приёмники предназначены для приёма радиовещательных станций в любых пунктах Союза ССР, то они  должны быть всеволновыми. Ко времени выпуска этих приёмников, наиболее подходящим по своим показателям был приёмник **СВД-М**. На его базе и стали выпускаться эти приёмники. Этим объясняется то, что оба приёмника как по схеме, так и по конструкции почти идентичны с приёмником **СВД-М** и обладают примерно теми же параметрами. Основное отличие заключается в том, что в них отсутствует  последняя ступень усиления мощности. Между собой они различаются тем, что **ТМ-8** предназначен для питания от сети переменного тока, а **ТМ-7** от аккумуляторных батарей, поэтому в нём отсутствует блок выпрямителя. Кроме того, для экономии аккумуляторов в схеме модели **ТМ-7** отсутствует оптический индикатор настройки лампа 6Е5, который имеется в схеме приёмника **ТМ-8**. Приёмники оформлены в железных ящиках, окрашенных снаружи в чёрный цвет, а изнутри алюминиевой краской. Шасси, аналогичны шасси приёмниа **СВД-М** и укреплены в футлярах на резиновых амортизаторах. Верхняя крышка футляра открывается и предоставляет  доступ к верхней части шасси. Задняя стенка футляра перфорирована (для вентиляции). На переднюю сторону выведены ручки управления: это переключатель диапазонов, ручка настройки, регулятора громкости и тембра по ВЧ. В приёмнике **ТМ-8** последняя ручка является также выключателем питания. На заднюю сторону выведены гнёзда антенны, земли, звукоснимателя, а также выходные гнёзда приёмника. Выходная мощность обоих приёмников на сопротивление  600 ом и при клирфакторе 5% равна 200 мВт. ПЧ равна 445 кгц. Диапазон принимаемых радиочастот и волн: А - 150...400 кГц (2000...750 м). Б - 540...1500 кГц (556...200 м). Г - 3500...9000 кГц (85,7...33,3 м). Д - 8,2...18 мГц (36,6...16,7 м). Чувствительность по высокой частоте при 30% модуляции и выходной мощности 0,02 ватта, на всех диапазонах около 50 мкв. Чувствительность по НЧ (напряжение на гнёздах звукоснимателя) при номинальной выходной мощности 200 мв. Ослабление сигнала при расстройке приёмника на 10 кгц: на диапазонах А, Б в 10 раз, Г, Д в 5 раз. Ослабление зеркальной помехи на диапазонах А, Б в 1000 раз, Г, Д в 55 раз. Частотная характеристика по низкой частоте от входа звукоснимателя, до выхода  радиоприёмника прямолинейна в пределах от 60 до 6000 гц. Приёмник **ТМ-8** потребляет 75 вт. Приёмник **ТМ-7** требует 6,5 в по накалу, при токе 2,65 а, а по аноду 240 в, при токе в 75 ма.
