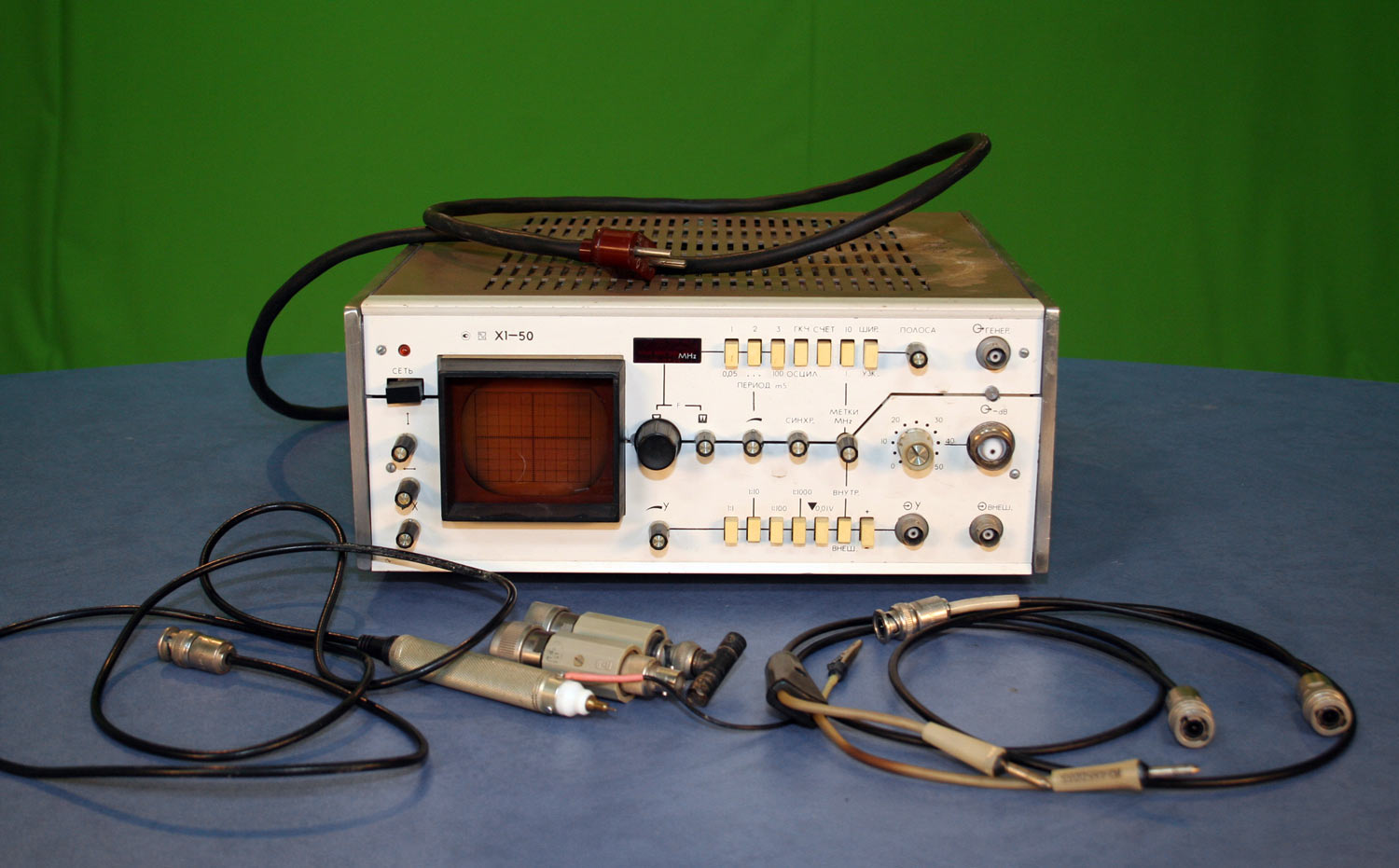

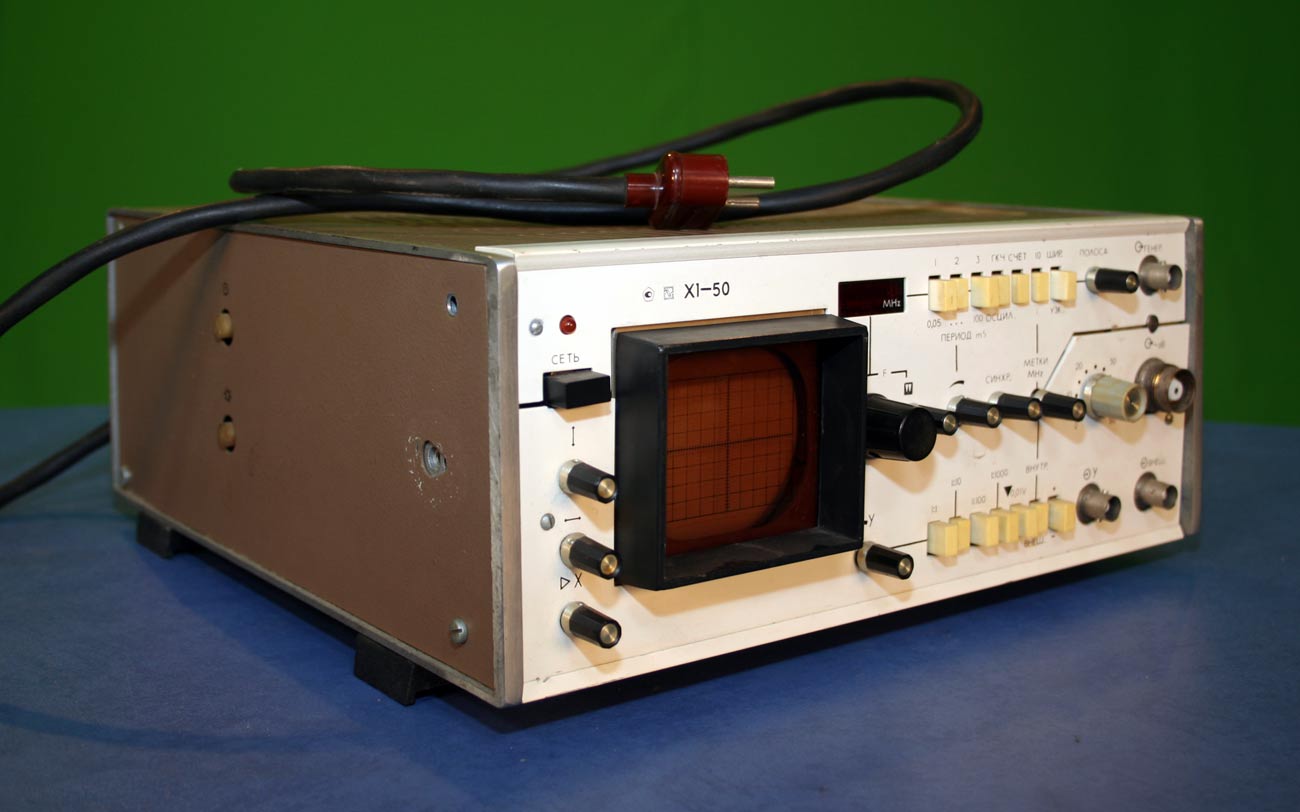

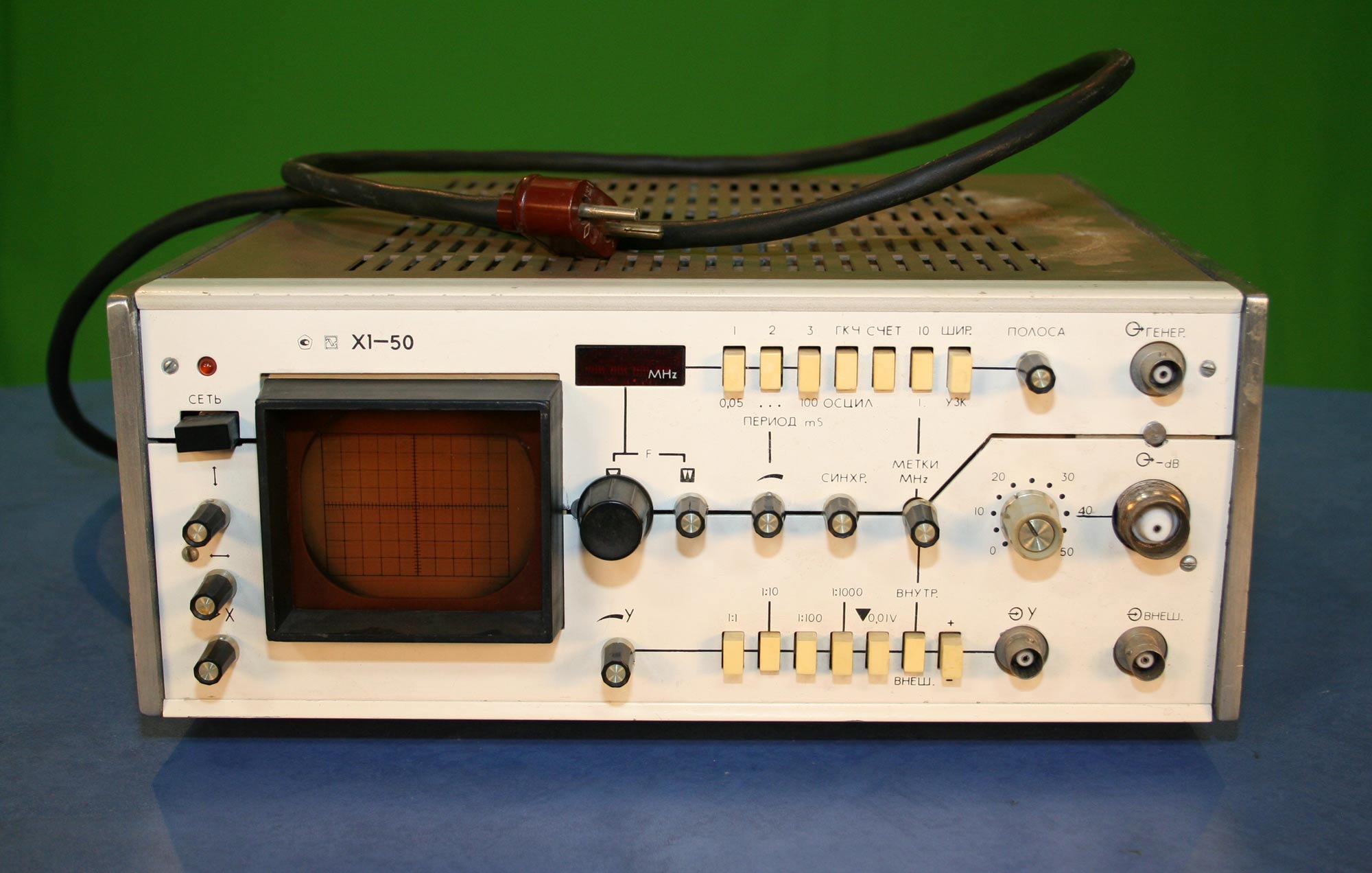

Измеритель АЧХ *Х1-50* выпускался с 1985 года Курским заводом *Маяк*.  Предназначен для исследования и настройки АЧХ ВЧ и СВЧ узлов с воспроизведением АЧХ на экране ЭЛТ. *Х1-50* заменяет прибор *Х1-7Б* и обладает рядом преимуществ в сравнении с ним: перекрывает весь диапазон частот до 100МГц, имеет широкополосный режим качания, выходное напряжение ГКЧ во всем рабочем диапазоне частот 100мВ, высокую чувствительность канала вертикального отклонения. Диапазон частот, МГц 0.36-436;4 34-636; 636-1002. Полоса качания частоты (МГц): В узкополосном режиме 0,5, в широкополосном режиме 20. Частотные метки Через 1 и 10 МГц. Выходное напряжение ГКЧ, мВ 100. Пределы изменения выходного напряжения, дБ 0-50. Потребляемая мощность, ВА 70. Габариты, мм 308х304х133. Масса, кг 8.5.

Галерея
